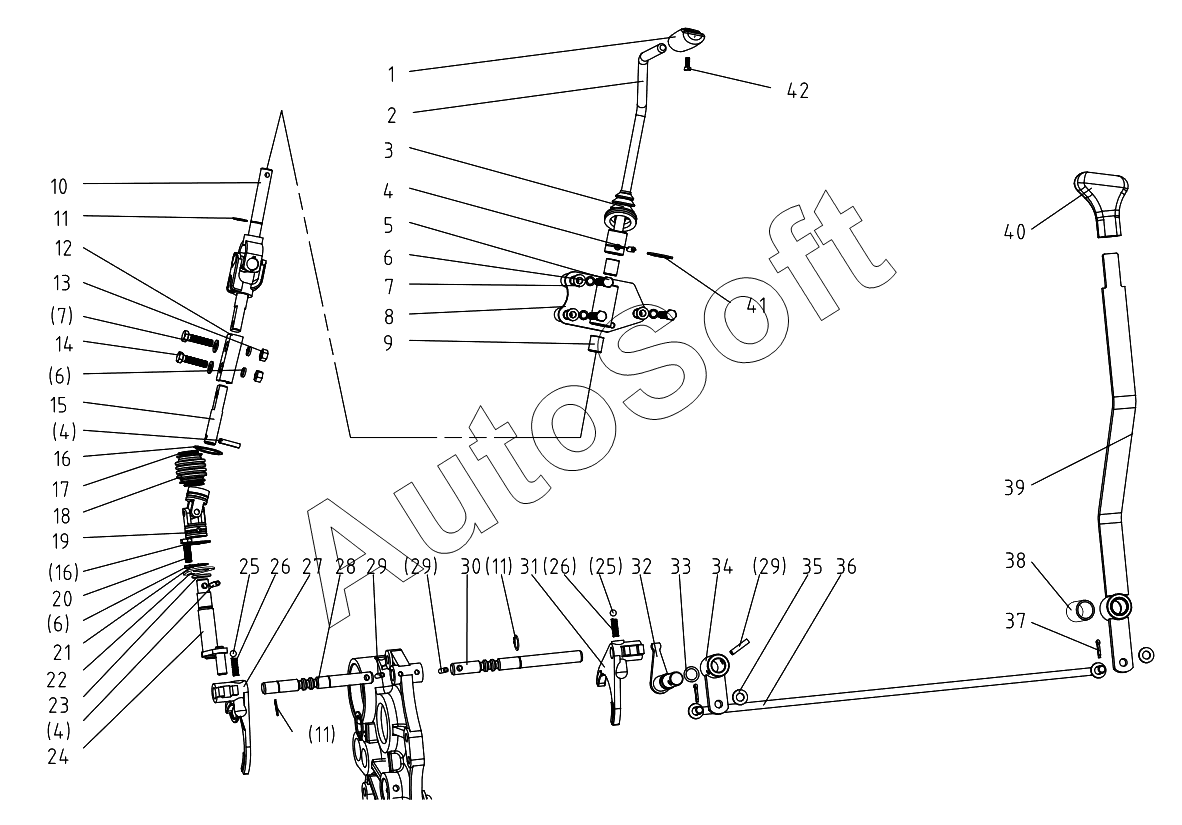

Каталог запасных частей к технике: DongFeng 504G3. Shuttle gear, Creep gear (B) 504G3.29.001
33
23
24
25
25
26
26
27
28
29
29
29
30
31
32
22
34
35
36
37
38
39
40
41
42
12
2
3
4
4
4
5
6
6
6
7
7
8
9
10
11
11
11
1
13
14
15
16
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***0 | Shift level handle | |
| 2 | 5***9 | Shift level | |
| 3 | 5***1 | Dust cap | |
| 4 | G***4 | Dowel pin 6x24 | |
| 5 | G***0 | Hex. head bolt M8x60 | |
| 6 | G***8 | Spring lock washer 8 | |
| 7 | G***8 | Plain washer 8 | |
| 8 | 5***0 | Automotive frame | |
| 9 | 5***9 | Bush | |
| 10 | 5***6 | Gimbal II | |
| 11 | G***5 | Circlip for shaft 15 | |
| 12 | 5***9 | Adjusting plate | |
| 13 | G***8 | Hex. Nut M8 | |
| 14 | G***5 | Hex. Head bolt M8x35 | |
| 15 | 5***8 | Joint shaft | |
| 16 | G***8 | Circlip for shaft 28 | |
| 17 | 5***2 | Circlip for shaft 28 | |
| 18 | 5***7 | Safety cover | |
| 19 | 5***5 | Gimbal | |
| 20 | G***6 | Hex. head bolt M8x16 | |
| 21 | G***8 | Bead flange 18 | |
| 22 | 5***8 | Baffle | |
| 23 | G***5 | O ring 20x2.65 | |
| 24 | 5***3 | Sliding block | |
| 25 | G***8 | Steel ball 8 | |
| 26 | 2***3 | Positioning spring | |
| 27 | 5***6 | Shift fork | |
| 28 | 5***1 | Patrol fork shaft | |
| 29 | G***8 | Slotted spring pin 6x28 | |
| 30 | 5***4 | Patrol fork shaft | |
| 31 | 5***3 | Shift fork | |
| 32 | 5***3 | Sliding block | |
| 33 | G***5 | O-ring seal 10.6x2.65 | |
| 34 | 5***2 | Rocker | |
| 35 | G***0 | Plain washer 10 | |
| 36 | 5***4 | Pull rod weldment | |
| 37 | G***4 | Split pin 3.2x14 | |
| 38 | 5***5 | Bush (2030) | |
| 39 | 5***1 | Operating lever | |
| 40 | 5***2 | Handle | |
| 41 | G***5 | Circlip for shaft 25 | |
| 42 | G***6 | Bolt ST4.2xl3 |
