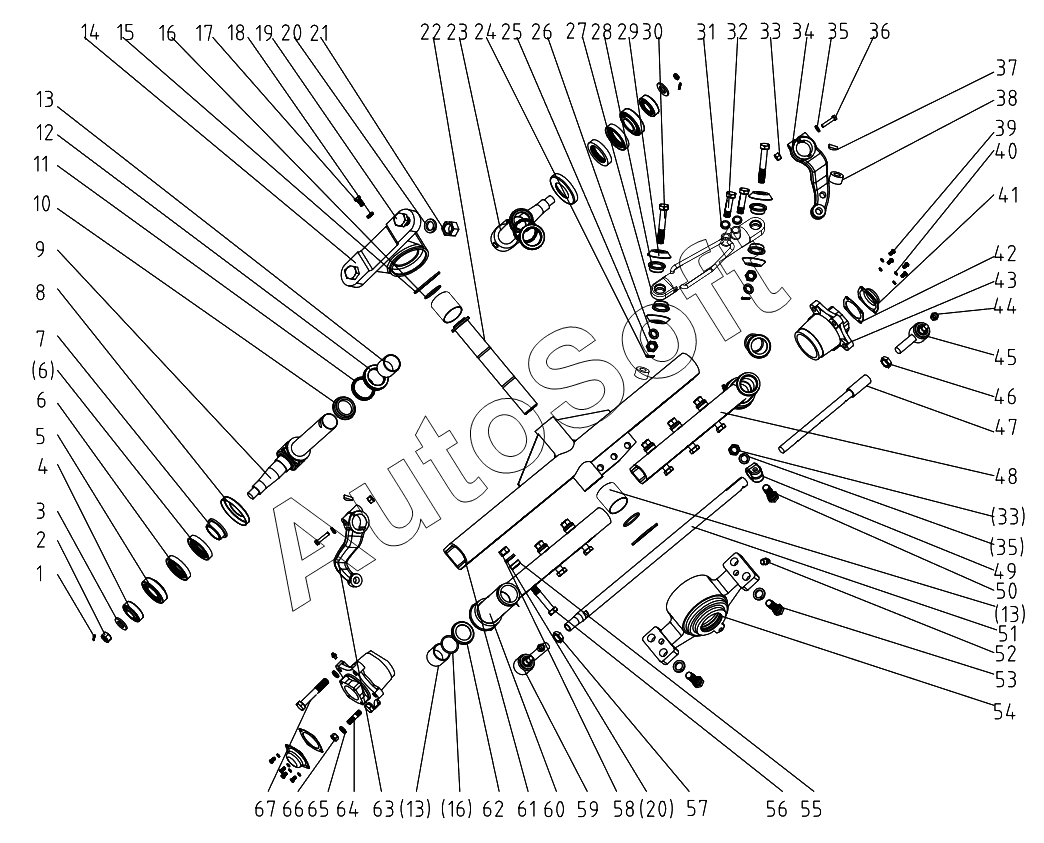

Каталог запасных частей к технике: DongFeng 504G3. Front Axles 500G3.31.001
42
50
49
48
47
46
45
44
43
51
41
40
39
38
37
36
35
35
59
67
66
65
64
63
62
61
60
34
58
57
56
55
54
53
52
9
17
16
16
15
14
13
13
13
12
11
10
18
8
7
6
6
5
4
3
2
1
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***0 | Split pin 5x50 | |
| 2 | G***2 | Hex. nut М27х2 | |
| 3 | 5***5 | Shim for bearing | |
| 4 | G***7 | Tapered roller bearing 32207 | |
| 5 | G***9 | Tapered roller bearing 32209 | |
| 6 | G***0 | Oil-seal FB65x90x10 | |
| 7 | 4***6 | Oil-seal seat for half shaft | |
| 8 | 4***7 | Dust cover | |
| 9 | 4***8 | Half shaft welded pieces left turn | |
| 10 | 4***5 | The vertical shaft oil seal seat | |
| 11 | 4***9 | Vertical shaft seal assembly | |
| 12 | G***9 | Ball bearing 32207 | |
| 13 | 4***6 | Bush | |
| 14 | 5***1 | Rocking shaft front bearing | |
| 15 | 4***2 | Swing shaft gasket | |
| 16 | G***5 | O-ring seal 45x2.65 | |
| 17 | G***0 | Hex.head bolt M10x20 | |
| 18 | G***0 | Spring lock washer 10 | |
| 19 | G***5 | Hex. head bolt M16x65 | |
| 20 | G***6 | Spring Lock washer16 | |
| 21 | G***6 | Hex .nut M16 | |
| 22 | 4***7 | Rocking shaft welding | |
| 23 | 4***9 | Half shaft welded pieces right turn | |
| 24 | G***8 | Split pin 4x28 | |
| 25 | G***6 | Hex. nut M16 | |
| 26 | G***6 | Plain washer 16 | |
| 27 | 4***1 | Steering cylinder | |
| 28 | 4***0 | Circlip for shaft | |
| 29 | 4***8 | Dust boot | |
| 30 | G***0 | Hex. head bolt M16 | |
| 31 | J***6 | Copper washer 16 | |
| 32 | J***5 | link bolt M16x1.5 | |
| 33 | G***2 | Hex. nut M12 | |
| 34 | 4***9 | Right steering knuckle arm | |
| 35 | G***2 | Spring lock washer 12 | |
| 36 | G***0 | Hex. head bolt M12x80 | |
| 37 | G***2 | Spline 10x32 | |
| 38 | 4***1 | Block | |
| 39 | G***6 | Hex. head bolt M8x16 | |
| 40 | G***8 | Spring lock washer 8 | |
| 41 | 5***3 | Bear cover | |
| 42 | 5***4 | Bearing cover paper pad | |
| 43 | 4***5 | Front hub | |
| 44 | G***5 | Nut M14x1.5 | |
| 45 | 5***1 | Linkage ball joint | |
| 46 | G***5 | Hex.thin nut M18x1.5 | |
| 47 | 4***5 | In the rail welding | |
| 48 | 4***3 | The front right arm weldment | |
| 49 | 4***1 | Steering tie rod hoop | |
| 50 | G***5 | Hex. head bolt М12х55 | |
| 51 | 4***0 | Steering tie rod | |
| 52 | J***1 | Grease cup M10x1 | |
| 53 | G***5 | Hex.bolt M14x45 | |
| 54 | 5***2 | Rocking shaft rear bearing | |
| 55 | 4***0 | The front axle arm washer | |
| 56 | G***0 | Hex. head bolt M16x1.5x100 | |
| 57 | G***5 | Hex.thin nut M18x1.5 | |
| 58 | G***5 | Fine thread hex. Nut M16x1.5 | |
| 59 | 5***0 | Linkage ball joint | |
| 60 | 4***2 | The front left arm weldment | |
| 61 | 5***1 | Axle beam welding | |
| 62 | 4***8 | Dust cover of upright shaft | |
| 63 | 4***5 | Left steering knuckle arm | |
| 64 | 4***2 | Double screw bolt | |
| 65 | G***4 | Spring lock washer 14 | |
| 66 | G***5 | Fine thread hex. nut M14x1.5 | |
| 67 | G***5 | Hex. head bolt M14x1.5x35 |
