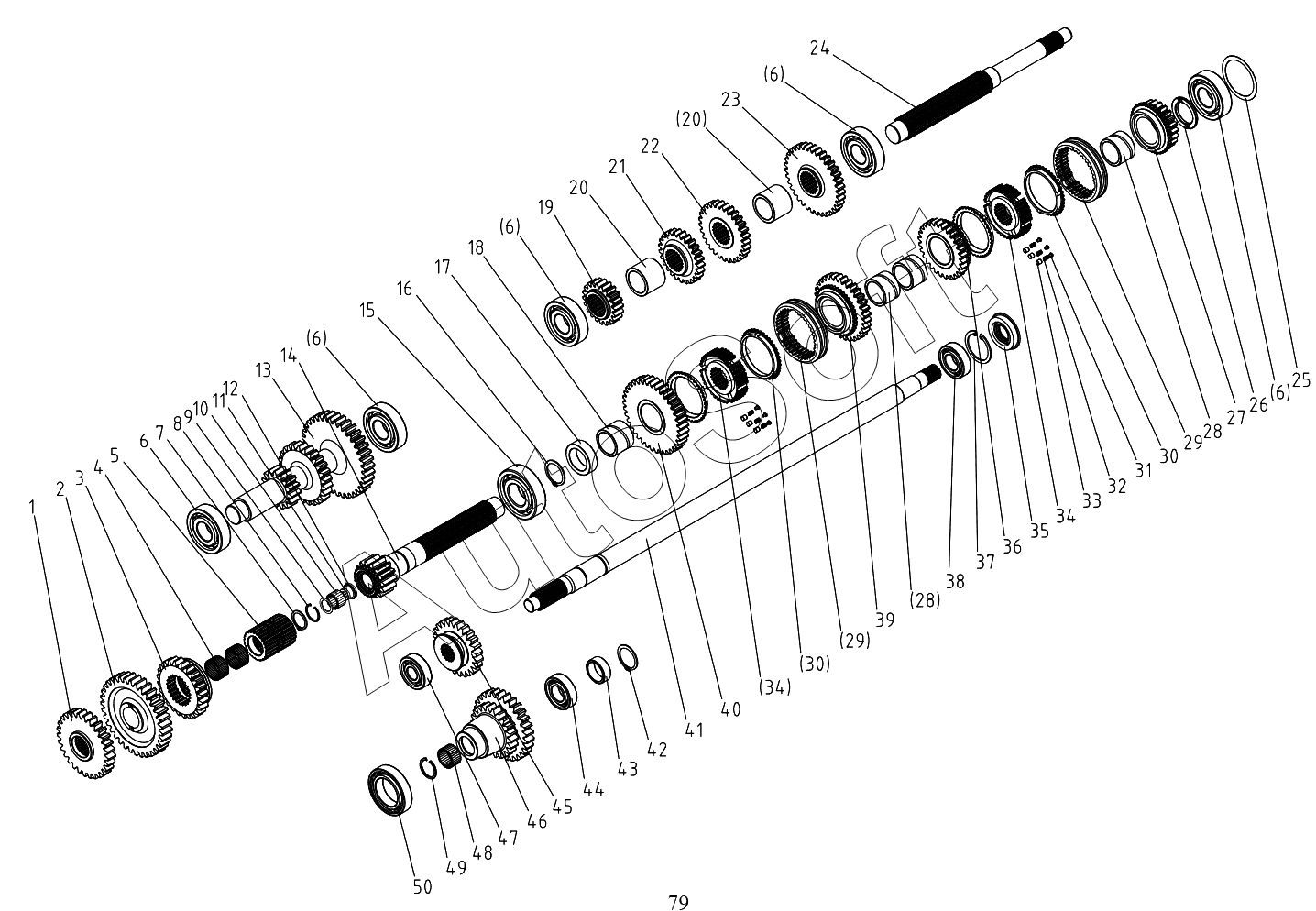

Каталог запасных частей к технике: DongFeng 504G3. Gearbox (A) 504G3.37.001
1
2
2
3
3
4
5
6
6
6
6
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
20
21
22
23
24
24
25
26
27
28
28
29
29
30
30
31
32
33
34
34
35
36
37
38
39
40
41
42
43
43
44
45
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***1 | Front drive active gear | |
| 2 | 5***1 | Driven gear,low speed | |
| 2 | 5***A | Driven gear,low speed | |
| 3 | 5***5 | Sliding gear,secondary change speed | |
| 3 | 5***A | Sliding gear,secondary change speed | |
| 4 | G***7 | Ball bearing К30x35х17 | |
| 5 | 5***1 | Sliding sleeve seat,secondary change sp | |
| 6 | G***6 | Bearing 6306 | |
| 7 | 2***9 | Cirelip for shaft 28 | |
| 8 | 5***1 | Circlip for hole 32 | |
| 9 | 5***2 | Needle retaining ring (1) | |
| 10 | 5***3 | Roller pin of 4.5 | |
| 11 | 5***4 | Retaining ring | |
| 12 | 5***5 | Needle retaining ring (2) | |
| 13 | 5***1 | Counter-gear-shaft | |
| 13 | 5***A | Counter-gear-shaft | |
| 14 | 5***7 | 2nd shaft | |
| 15 | G***7 | Ball bearing 6307 | |
| 16 | 5***2 | Circlip for shaft 35 | |
| 17 | 5***1 | Spacer bush | |
| 18 | 5***1 | Long bush | |
| 19 | 5***9 | Driving gear, 1st speed | |
| 20 | 5***6 | Spacer bush | |
| 21 | 5***8 | Driving gear, 2nd speed | |
| 22 | 5***7 | Driving gear, 3rd speed | |
| 23 | 5***5 | Driving gear,4th speed | |
| 24 | 5***4 | Input shaft,main change speed | |
| 24 | 5***A | Input shaft,main change speed | |
| 25 | 5***5 | Adjust shims | |
| 26 | 5***2 | Spacing ring | |
| 27 | 5***8 | Driven gear,4th speed | |
| 28 | 5***1 | Bush | |
| 29 | 5***2 | Hub sleeve | |
| 30 | 5***4 | Cone ring | |
| 31 | 5***6 | Bracket | |
| 32 | 5***5 | Spring | |
| 33 | 5***7 | Pin | |
| 34 | 5***6 | Hub gear | |
| 35 | 2***4 | Oil seal FB25x52x9 | |
| 36 | 5***5 | Driven gear,3rd speed | |
| 37 | G***2 | Bead flange 52 | |
| 38 | G***5 | Ball bearing 6205 | |
| 39 | 5***4 | Driven gear,2nd speed | |
| 40 | 5***2 | Driven gear,1st speed | |
| 41 | 5***8 | Front wheel driving shaft | |
| 42 | 5***2 | Circlip for shaft 30 | |
| 43 | 5***4 | Spacer bush | |
| 43 | 5***A | Spacer bush | |
| 44 | G***E | Ball bearing NJ205E | |
| 45 | 5***2 | Front wheel driven shaft | |
| 46 | 5***0 | Doublegear block | |
| 47 | G***4 | Ball bearing 6304 | |
| 48 | G***7 | Ball bearing K25x31x17 | |
| 49 | 5***1 | Circlip for hole 31 | |
| 50 | G***9 | Ball bearing 6009 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
