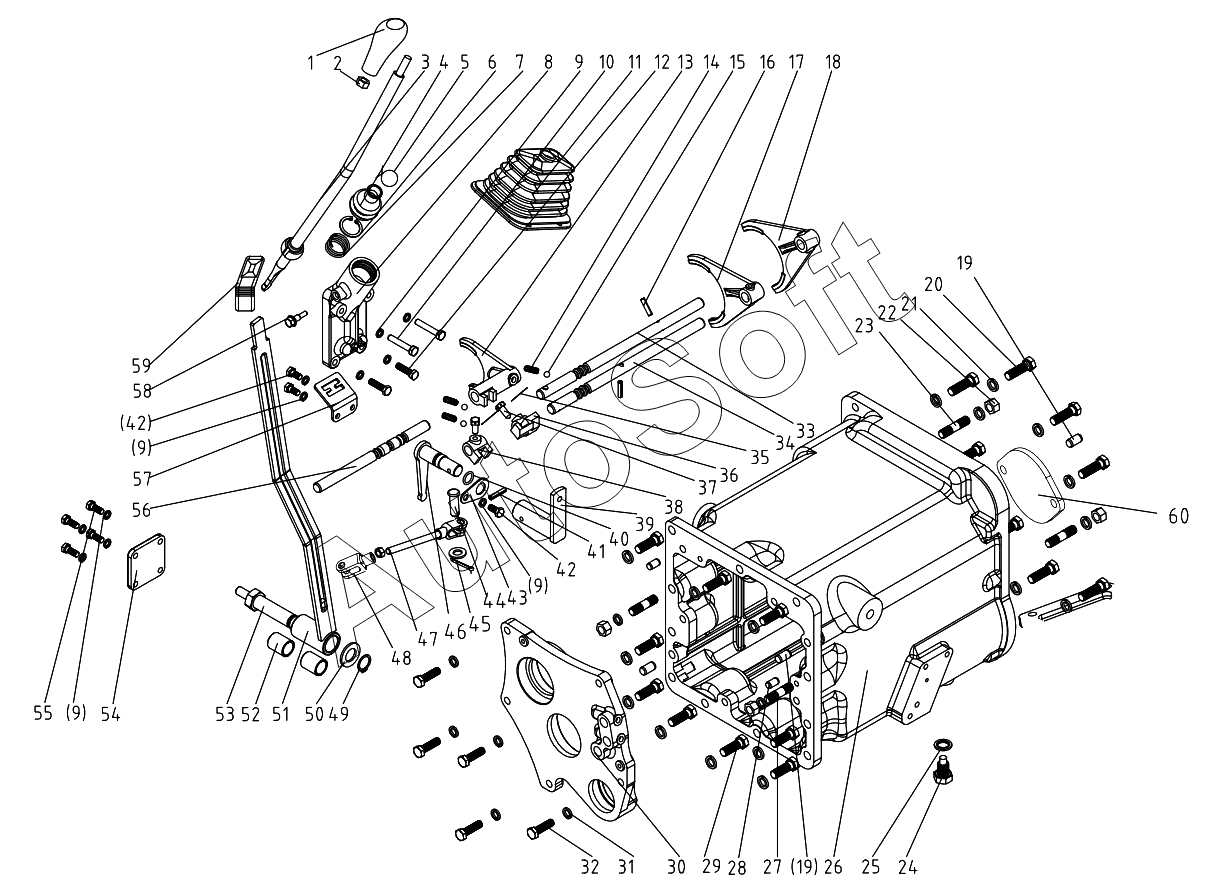

Каталог запасных частей к технике: DongFeng 504G3. Gearbox (B) 500G3-2.37.001
46
32
33
34
35
36
37
38
39
40
41
42
42
43
44
45
31
47
48
49
50
51
52
53
54
55
56
57
58
59
60
16
2
3
4
5
6
7
8
9
9
9
9
10
11
12
13
14
15
1
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***7 | Gear-shift hand lever,main change speed | |
| 2 | G***0 | Nut M10 | |
| 3 | 5***2 | Gear shift lever,main change speed | |
| 4 | 2***2 | Dust cap | |
| 5 | G***0 | Bethanized wire Zd1.5x200 | |
| 6 | G***4 | Bead flange 34 | |
| 7 | 2***1 | Gearlever spring | |
| 8 | 5***3 | Seat,mian change speed | |
| 9 | G***8 | Spring lock washer 8 | |
| 10 | G***5 | Hex. head bolt M8x45 | |
| 11 | 5***5 | Rubber Parts,Gear-shift lever | |
| 12 | G***0 | Hex. head bolt M8x30 | |
| 13 | 5***5 | Shift fork,secondary change speed | |
| 14 | 2***3 | Positioning spring | |
| 15 | G***8 | Steel ball 8 | |
| 16 | G***8 | Pin 6x28 | |
| 17 | 5***9 | Shift fork,3rd-4th speed | |
| 18 | 5***3 | Shift fork,1st-2nd speed | |
| 19 | G***0 | Round pin В 12x20 | |
| 20 | G***0 | Hex. head bolt M12x40 | |
| 21 | G***2 | Spring lock washer 12 | |
| 22 | G***2 | Hex. nut M12 | |
| 23 | G***5 | Studs AG M12x35 | |
| 24 | 2***4 | Oil drain plug | |
| 25 | J***6 | Copper washer 16 | |
| 26 | 5***1 | Gearbox housing | |
| 27 | G***0 | Studs AG M12x30 | |
| 28 | G***0 | Cylindrical pin B10x20 | |
| 29 | G***5 | Hex. head bolt M12x35 | |
| 30 | 5***0 | After gearbox partition | |
| 31 | G***0 | Spring lock washer 10 | |
| 32 | G***5 | Hex. head bolt M10x35 | |
| 33 | 5***5 | Shift fork shaft,1st-2nd speed | |
| 34 | 5***6 | Shift fork shaft,3rd-4th speed | |
| 35 | G***0 | Galvanized Steel Wire Zdl.4x350 | |
| 36 | 5***0 | Shift fork head,3rd-4th speed | |
| 37 | 2***6 | Attachment screw | |
| 38 | 5***2 | Shift fork head,1st-2nd speed | |
| 39 | 5***2 | Rocker arm,secondary change speed | |
| 40 | G***5 | O-ring seal 10.6x2.65 | |
| 41 | G***0 | Pin 6x30 | |
| 42 | G***6 | Hex. head bolt M8x16 | |
| 43 | 5***8 | Baffle | |
| 44 | G***0 | Clevis pin with head B10x30 | |
| 45 | G***5 | Split pin 3.2x25 | |
| 46 | 5***5 | Driving lever,secondary change speed | |
| 47 | 5***0 | Pull rod | |
| 48 | 2***2 | Draw rod fork | |
| 49 | G***0 | Circlip for shaft 20 | |
| 50 | G***0 | Plain washer 20 | |
| 51 | 5***5 | Control lever,secondary change speed | |
| 52 | 5***5 | Bush (2030) | |
| 53 | 5***4 | Support,secondary change speed | |
| 54 | 5***2 | Front wheel drive plank | |
| 55 | G***0 | Hex. head bolt M8x20 | |
| 56 | 5***5 | Shift fork shaft,secondary change speed | |
| 57 | 5***1 | Oriented interlock board,main change sp | |
| 58 | 2***0 | Fixing bolt | |
| 59 | 5***9 | Control handle,secondary change speed | |
| 60 | 5***3 | Drive axes plank |
