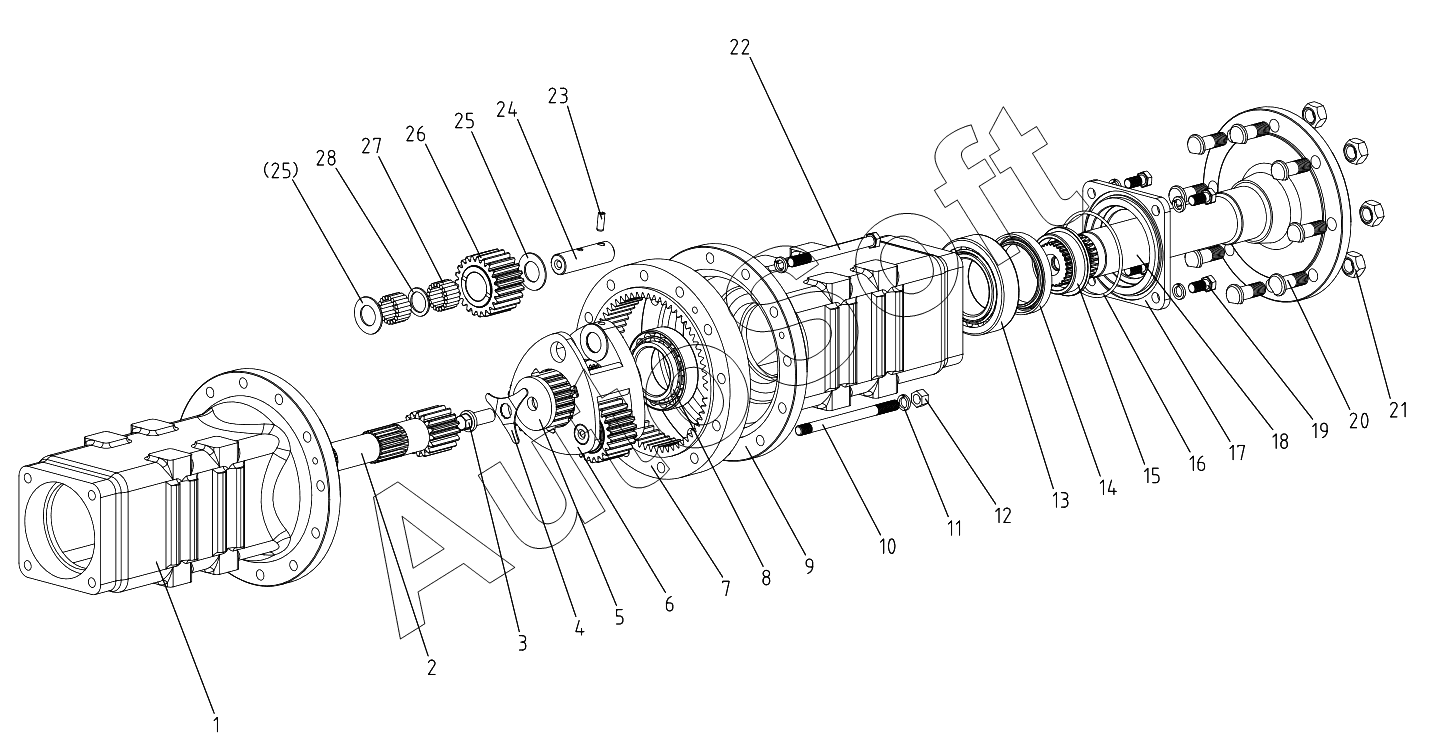

Каталог запасных частей к технике: DongFeng 504G3. Final Transmission 504G3.39.001
15
28
27
26
25
25
24
23
22
21
20
19
18
17
16
1
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***1 | Right half shaft housing | |
| 2 | 5***5 | Half shaft | |
| 3 | 4***2 | Lock bolt,driving shaft | |
| 4 | 4***1 | Lock piece,driving shaft | |
| 5 | 5***5 | Retaining collar | |
| 6 | 5***0 | Planet carrier | |
| 7 | 5***4 | Ring gear | |
| 8 | G***1 | Tapered roller bearing 30211 | |
| 9 | 5***7 | Left half shaft housing | |
| 10 | G***0 | Double end stud AGM12x150 | |
| 11 | G***2 | Spring lock washer 12 | |
| 12 | G***2 | Hex. thin slotted nut M12 | |
| 13 | G***3 | Tapered roller bearing 30213 | |
| 14 | 4***2 | Oil-seal | |
| 15 | 4***7 | Bush | |
| 16 | G***5 | O-ring seal 125x3.55 | |
| 17 | 4***8 | Oil seal bracket | |
| 18 | 6***6 | Drive shaft | |
| 19 | G***5 | Hex. head bolt M12x25 | |
| 20 | 3***2 | Rear hub bolt | |
| 21 | 3***1 | Rear hub nut | |
| 22 | G***5 | Hex. head bolt M12x155 | |
| 23 | G***2 | Slotted spring pin 8x22 | |
| 24 | 5***4 | Planet gear shaft | |
| 25 | 5***1 | Outer spacer sleeve | |
| 26 | 5***3 | Planet gear | |
| 27 | G***8 | Needle roller 5x21.8 | |
| 28 | 5***2 | Inner spacer sleeve |
