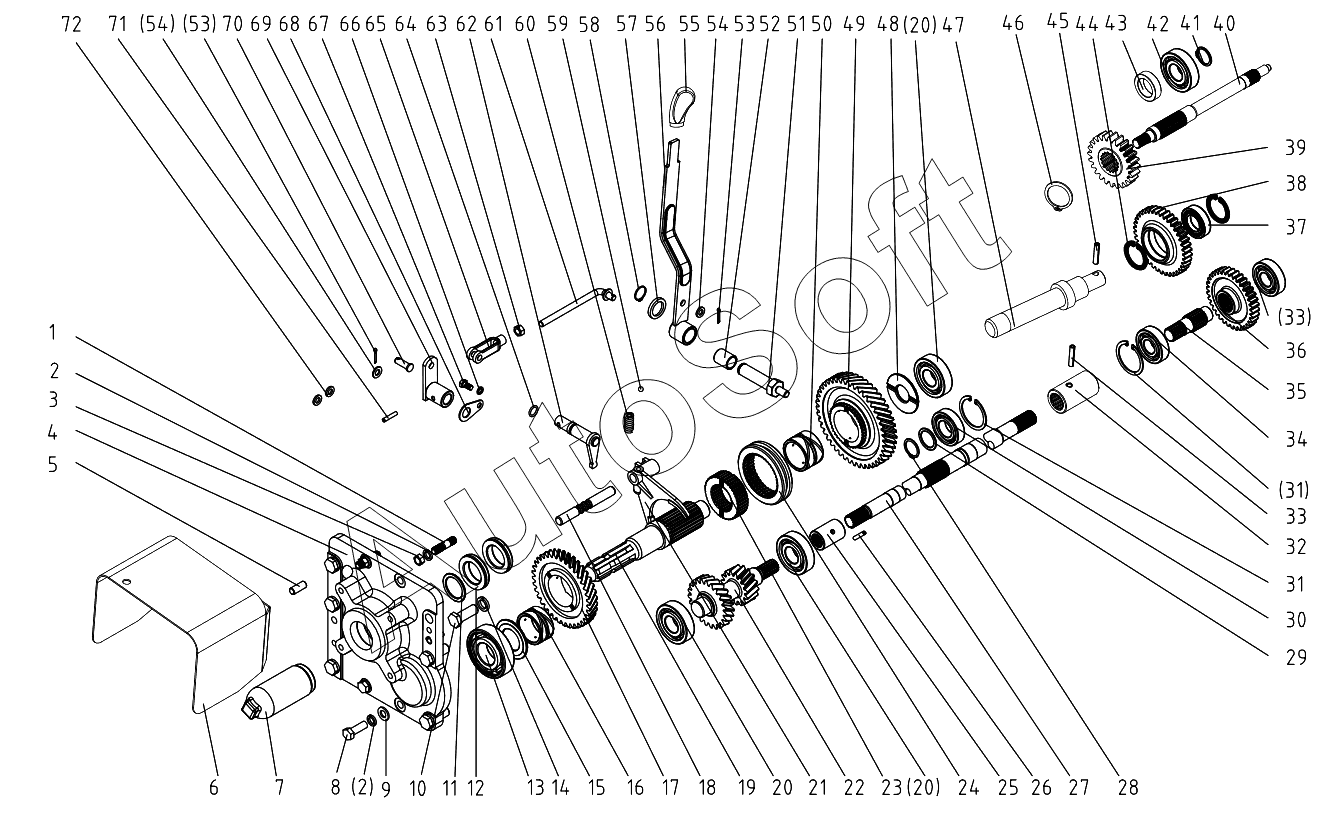

Каталог запасных частей к технике: DongFeng 504G3. PTO 504G3.41A.001
45
54
54
53
53
52
51
50
49
48
47
46
55
44
43
42
41
40
39
38
37
63
72
71
70
69
68
67
66
65
64
36
62
61
60
59
58
57
56
55
10
18
17
17
16
15
14
13
12
11
19
9
8
7
6
5
4
3
2
2
26
35
34
33
33
32
31
31
30
29
28
27
1
25
24
23
22
22
21
20
20
20
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***5 | Bolt AM12-M12x1.25x35 | |
| 2 | G***2 | Spring lock washer 12 | |
| 3 | G***5 | Hex. nut М12х1.25 | |
| 4 | 5***9 | Rear cover | |
| 5 | G***2 | Straight pin В 12x22 | |
| 6 | 5***8 | PTO shaft safety cover | |
| 7 | 4***1 | PTO slaft safety cover | |
| 8 | G***5 | Hex. head bolt M12x35 | |
| 9 | G***2 | Plain washer 12 | |
| 10 | G***5 | Hex.head bolt M16x45 | |
| 11 | 3***5 | Oil seal blocking ring | |
| 12 | G***7 | Circlip FB40x62x8 | |
| 13 | G***8 | Ball bearing 6308 | |
| 14 | G***6 | Spring Lock washer16 | |
| 15 | 5***6 | Big clapboard | |
| 16 | 5***5 | Bush II | |
| 17 | 5***4 | PTO driven gear II | |
| 17 | 5***A | PTO driven gear II | |
| 18 | 5***8 | PTO shift fork shaft | |
| 19 | 5***8 | PTO shaft | |
| 19 | 5***A | PTO shaft | |
| 20 | G***E | Ball bearing NJ306E | |
| 21 | 5***1 | PTO shift fork | |
| 22 | 5***0 | Driving gear shaft | |
| 22 | 5***A | Driving gear shaft | |
| 23 | 5***1 | Sliding sleeve seat | |
| 24 | 5***0 | Sliding sleeve | |
| 25 | 5***1 | Cylinder pedestal | |
| 26 | G***5 | Slotted spring pin 6x35 | |
| 27 | 5***2 | PTO hydraulic clutch driven shaft | |
| 28 | 5***2 | Circlip for shaft 30 | |
| 29 | 5***8 | Spacing collar | |
| 30 | G***6 | Ball bearing 6206 | |
| 31 | G***2 | Circlip for shaft 62 | |
| 32 | 5***3 | spline connecting | |
| 33 | G***5 | Slotted spring pin 8x35 | |
| 34 | G***5 | Ball bearing 6305 | |
| 35 | 5***5 | PTO hydraulic clutch initiative shaft | |
| 36 | 5***6 | PTO transmission driven gear | |
| 37 | 5***8 | PTO transmission middle ball bearing | |
| 38 | 5***2 | PTO transmission middle gear | |
| 39 | 5***2 | PTO initiative gear | |
| 40 | 5***1 | PTO initiative shaft | |
| 41 | 5***3 | Circlip for shaft 40 | |
| 42 | G***E | Ball bearing NUP 306E | |
| 43 | 5***4 | spacer | |
| 44 | G***6 | Snap ring 80/86.6 | |
| 45 | G***5 | Dowel pin 8x45 | |
| 46 | 5***8 | Circlip for shaft 26 | |
| 47 | 5***2 | PTO middle shaft | |
| 48 | 5***5 | Small clapboard | |
| 49 | 5***7 | PTO driven gear I | |
| 50 | 5***6 | Bush I | |
| 51 | 5***4 | Support,secondary change speed | |
| 52 | 5***5 | Bush (2030) | |
| 53 | G***8 | Split pin 3.2x25 | |
| 54 | G***0 | Plain washer 10 | |
| 55 | 5***4 | PTO control handle | |
| 55 | 5***A | PTO control handle | |
| 56 | 5***6 | PTO control lever | |
| 57 | G***0 | Plain washer 20 | |
| 58 | G***0 | Circlip for shaft 20 | |
| 59 | G***8 | Steel ball 8 | |
| 60 | 2***3 | Positioning spring | |
| 61 | 5***1 | Pull rod | |
| 62 | 5***5 | PTO dial rod | |
| 63 | G***1 | Hex. thin slotted nut M10x1 | |
| 64 | G***5 | O-ring seal 10.6x2.65 | |
| 65 | 3***8 | Rod clevis | |
| 66 | G***8 | Spring lock washer 8 | |
| 67 | G***6 | Hex. head bolt M8x16 | |
| 68 | 5***8 | Baffle | |
| 69 | 5***6 | Rocker | |
| 70 | G***0 | Pin shaft В10х30 | |
| 71 | G***0 | Pin 6x30 | |
| 72 | J***2 | Combined seal washer 12 |
