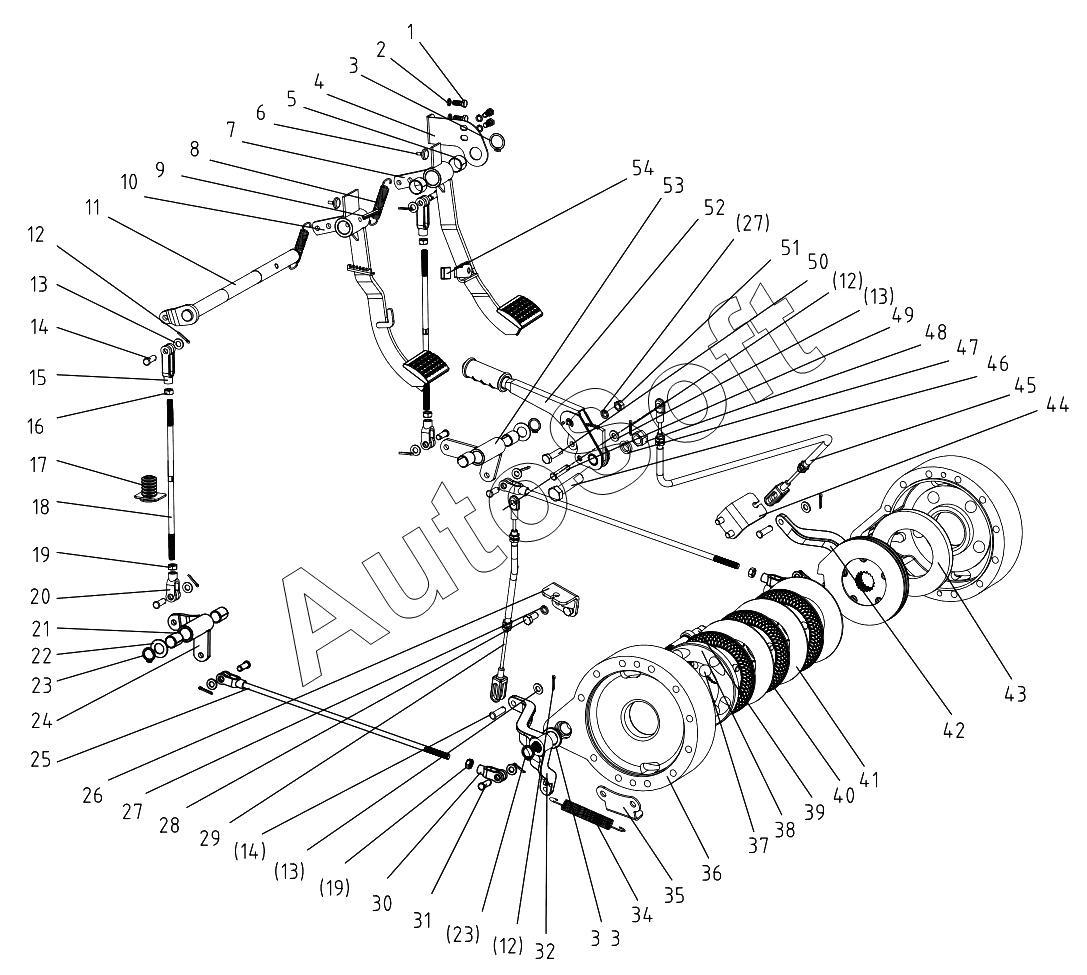

Каталог запасных частей к технике: DongFeng 504G3. Disc Brake and Operation Mechanism 504G3.43.001-1
42
29
30
31
32
33
34
35
36
37
38
39
40
41
28
43
44
45
46
47
48
49
50
51
52
53
54
15
2
3
4
5
6
7
8
9
10
11
12
12
12
13
13
13
14
14
1
16
17
18
19
19
20
21
22
23
23
24
25
26
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***0 | Hex. head bolt M8x20 | |
| 2 | G***8 | Spring lock washer 8 | |
| 3 | G***5 | Circlip for shaft 25 | |
| 4 | 5***4 | Support board | |
| 5 | 5***5 | Bush(2520) | |
| 6 | 5***1 | Rubber plug | |
| 7 | 5***3 | Right brake lever weldment | |
| 8 | 5***1 | Return spring | |
| 9 | G***0 | Spring split pin 8x40 | |
| 10 | 5***2 | Left brake lever weldment | |
| 11 | 5***5 | Brake pedal shaft | |
| 12 | G***0 | Split pin 3.2x20 | |
| 13 | G***0 | Plain washer 10 | |
| 14 | G***0 | Clevis pin with head B10x30 | |
| 15 | 2***6 | Rod clevis | |
| 16 | G***L | Hex. nut M10x1 | |
| 17 | 5***0 | Rubber sheath | |
| 18 | 5***5 | Front pull rod | |
| 19 | G***1 | Fine thread hex. nut M10x1 | |
| 20 | 3***8 | Rod clevis | |
| 21 | 5***5 | Bush (2030) | |
| 22 | G***0 | Plain washer 20 | |
| 23 | G***0 | Circlip for shaft 20 | |
| 24 | 5***4 | Left connect cannula weldment | |
| 25 | 5***4 | Back pull rod weldment | |
| 26 | 5***0 | Left dragline support weldment | |
| 27 | G***0 | Spring lock washer 10 | |
| 28 | G***0 | Hex.head bolt M10x20 | |
| 29 | 5***1 | Left brake dragline | |
| 30 | 3***2 | Draw rod fork | |
| 31 | G***2 | Clevis pin with head B10x32 | |
| 32 | 5***1 | Left brake rocker arm | |
| 33 | G***7 | Oil seal FB22x35x7 | |
| 34 | 5***2 | Spring hanging board | |
| 35 | 5***1 | Brake rocker arm return spring | |
| 36 | 5***7 | Brake disc | |
| 37 | G***" | Steel ball 7/8" | |
| 38 | 5***6 | Pressure plate | |
| 39 | 5***1 | Detent axis | |
| 40 | 4***1 | Brake driven disk | |
| 41 | 4***3 | Friction disc | |
| 42 | 5***1 | Right brake rocker arm | |
| 43 | 5***8 | Pressure plate | |
| 44 | 5***3 | Right dragline support weldment | |
| 45 | 5***4 | Right brake dragline | |
| 46 | G***5 | Hex.bolt M16x65 | |
| 47 | G***6 | Spring Lock washer16 | |
| 48 | G***6 | Hex .nut M16 | |
| 49 | G***0 | Clevis pin with head B10x40 | |
| 50 | G***5 | Hex. head bolt M10x35 | |
| 51 | G***0 | Hex .nut M10 | |
| 52 | 3***7 | Lugs control mechanism | |
| 53 | 5***5 | Right connect cannula weldment | |
| 54 | G***6 | DT-14x0.6 |
