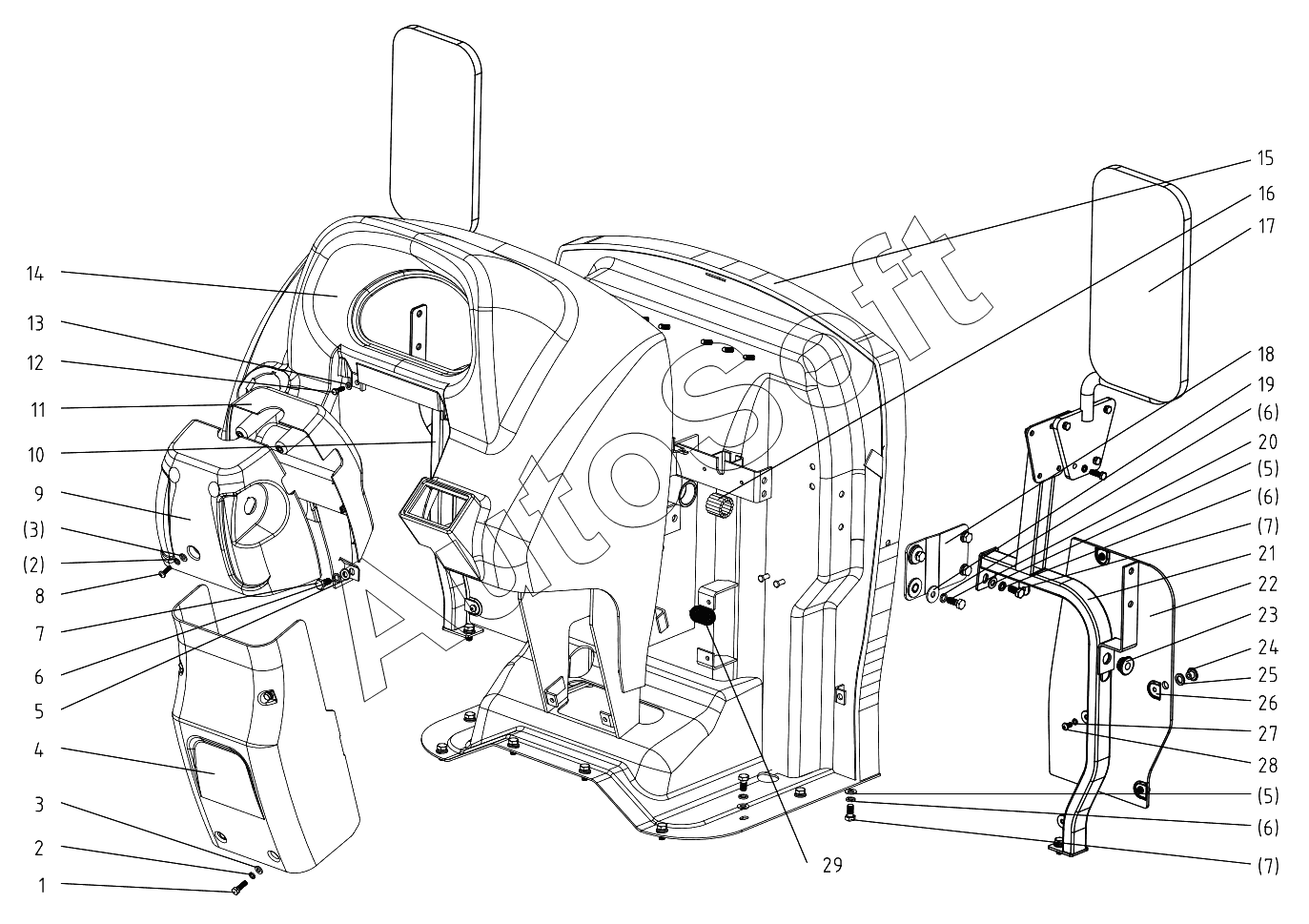

Каталог запасных частей к технике: DongFeng 504G3. Hood and Panel (B) 504G3.47.001-1
15
29
28
27
26
25
24
23
22
21
20
19
18
17
16
1
14
13
12
11
10
9
8
7
7
7
6
6
6
6
5
5
5
4
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***0 | Hex.head bolt M6x20 | |
| 2 | G***6 | Spring lock washer 6 | |
| 3 | G***6 | Plain washer 6 | |
| 4 | 5***3 | Redirector pedestal mantle | |
| 5 | G***8 | Plain washer 8 | |
| 6 | G***8 | Spring lock washer 8 | |
| 7 | G***6 | Hex. head bolt M8x16 | |
| 8 | G***6 | Philips pan head screw M6x16 | |
| 9 | 5***2 | Redirector back mantle | |
| 10 | 5***2 | Left frame clsss weldment | |
| 11 | 5***4 | Redirector forward mantle | |
| 12 | G***6 | Hex. head bolt M5x16 | |
| 13 | G***5 | Plain washer 5 | |
| 14 | 5***1 | Engine Hood | |
| 15 | 5***3 | Hood frame clsss weldment | |
| 16 | G***5 | Needle bearing K25x31x25 | |
| 17 | 1***1 | Rearview mirror | |
| 18 | 5***5 | Joint plate | |
| 19 | G***8 | Plain washer 8 | |
| 20 | G***0 | Hex. head bolt M8x20 | |
| 21 | 5***2 | Right frame clsss weldment | |
| 22 | 5***8 | Windshield | |
| 23 | 5***2 | Redirector back mantle | |
| 24 | 5***5 | Hex. Nut M5 | |
| 25 | 5***6 | Rubber washer 5 | |
| 26 | 5***7 | Plastic washer 5 | |
| 27 | G***5 | Spring lock washer 5 | |
| 28 | G***8 | Philips pan head screw M5x8 | |
| 29 | 5***8 | wiring harness rubber cover |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
