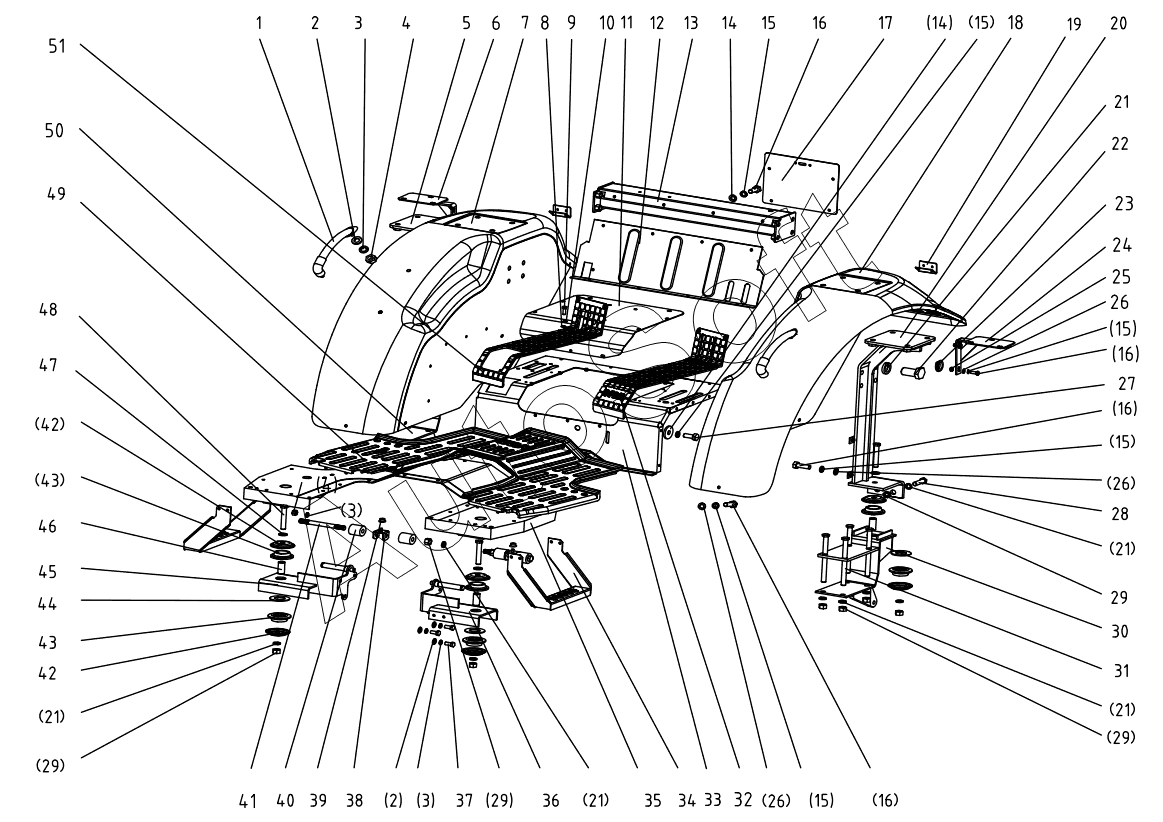

Каталог запасных частей к технике: DongFeng 504G3. Foot Mud Shields Rest 504G3.51.001
39
27
28
29
29
29
29
30
31
32
33
34
35
36
37
38
26
26
26
40
41
42
42
43
43
44
45
46
47
48
49
50
51
14
14
2
2
3
3
4
5
6
7
8
9
10
11
12
13
1
15
15
15
15
15
16
16
16
16
17
18
19
20
21
21
21
21
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***1 | Handle hold | |
| 2 | G***2 | Plain washer 12 | |
| 3 | G***2 | Spring lock washer 12 | |
| 4 | G***2 | Hex. nut M12 | |
| 5 | 5***1 | Right-rear stanchion | |
| 6 | 4***6 | Right taillight bracket rest | |
| 7 | 5***A | Right mud Shield | |
| 8 | G***6 | Plain washer 6 | |
| 9 | G***6 | Hex.head bolt M6x16 | |
| 10 | G***6 | Spring lock washer 6 | |
| 11 | 5***5 | Seat plank | |
| 12 | 5***4 | Squab panel | |
| 13 | 5***3 | Rear crossbeam | |
| 14 | G***8 | Plain washer 8 | |
| 15 | G***8 | Spring lock washer 8 | |
| 16 | G***5 | Hex. head bolt M8x25 | |
| 17 | 5***7 | License plate scaleboard | |
| 18 | 5***A | Left mud Shield | |
| 19 | 4***7 | Back eflex reflector subpanel | |
| 20 | 5***1 | Left-rear stanchion | |
| 21 | G***6 | Spring Lock washer16 | |
| 22 | G***0 | Hex. head bolt M16x40 | |
| 23 | 5***4 | Battery line guard | |
| 24 | 4***5 | Left taillight bracket rest | |
| 25 | G***8 | Hex. Nut M8 | |
| 26 | G***8 | Plain washer 8 | |
| 27 | G***0 | Hex. head bolt M8x20 | |
| 28 | G***0 | Hex. head bolt M16x60 | |
| 29 | G***6 | Hex. nut M16 | |
| 30 | 5***1 | Rear bracket | |
| 31 | G***0 | Hex. head bolt M16x210 | |
| 32 | 5***1 | Left joy stick cover board | |
| 33 | 5***1 | rear foot rest | |
| 34 | 5***1 | Ladder frame | |
| 35 | 5***2 | Front foot rest | |
| 36 | 5***2 | Left-front backstop | |
| 37 | G***5 | Hex. head bolt M12x25 | |
| 38 | 5***6 | Orientation part for middle bearing | |
| 39 | 5***2 | Rubber sheath | |
| 40 | 5***2 | Rubber bearing | |
| 41 | 5***3 | Hex. head bolt | |
| 42 | 5***3 | Damping protecting cover | |
| 43 | 5***4 | Rubber damping ring | |
| 44 | 5***6 | Washer | |
| 45 | 5***9 | Right-front backstop | |
| 46 | 5***5 | Damping block sleeve | |
| 47 | G***6 | Plain washer 16 | |
| 48 | G***0 | Hex. head bolt M16x100 | |
| 49 | 5***1 | Rubber floor | |
| 50 | 5***1 | Rear bracket | |
| 51 | 5***1 | Right joy stick cover board |
