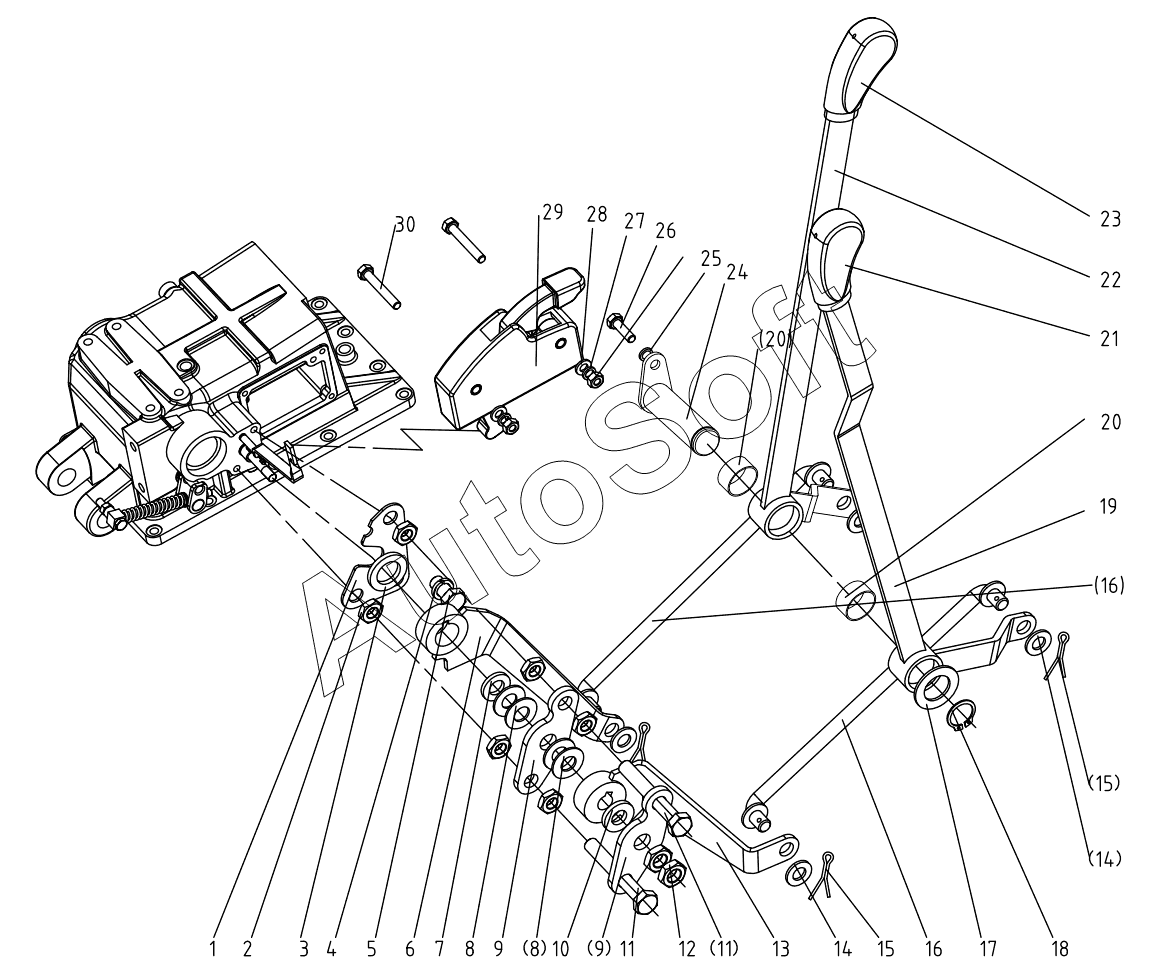

Каталог запасных частей к технике: DongFeng 504G3. Hydraulic Power Lift (B) 504G3.55.001
16
16
30
29
28
27
26
25
24
23
22
21
20
20
19
18
17
1
15
15
14
14
13
12
11
11
10
9
9
8
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***8 | Rivet plate | |
| 2 | G***0 | Thin hex. nut M10 | |
| 3 | 5***6 | Big rub patch | |
| 4 | G***0 | Spring lock washer 10 | |
| 5 | G***0 | Hex.head bolt M10x20 | |
| 6 | 5***2 | Adjusting rocker F | |
| 7 | 5***3 | Plain washer 12 | |
| 8 | 5***1 | Dishing spring | |
| 9 | 5***5 | Restrict plate | |
| 10 | 5***9 | Small rub patch | |
| 11 | G***0 | Hex. head bolt M10x70 | |
| 12 | G***5 | Hex. nut M12x1.5 | |
| 13 | 5***1 | Adjusting rocker P | |
| 14 | G***0 | Plain washer 10 | |
| 15 | G***8 | Split pin 3.2x28 | |
| 16 | 5***1 | Pole | |
| 17 | 8***4 | Spacer | |
| 18 | G***0 | Circlip for shaft 20 | |
| 19 | 5***2 | Joy stick assembly P | |
| 20 | 5***8 | Sleeve(20x20) | |
| 21 | 5***3 | Handle P | |
| 22 | 5***3 | Joy stick assembly F | |
| 23 | 5***4 | Handle F | |
| 24 | 5***4 | Pin shaft | |
| 25 | G***6 | Spring lock washer 6 | |
| 26 | G***0 | Hex.head bolt M6x20 | |
| 27 | G***6 | Hex. Nut M6 | |
| 28 | G***6 | Plain washer 6 | |
| 29 | 5***2 | Handle assembly | |
| 30 | G***0 | Hex. head bolt M6x40 |
