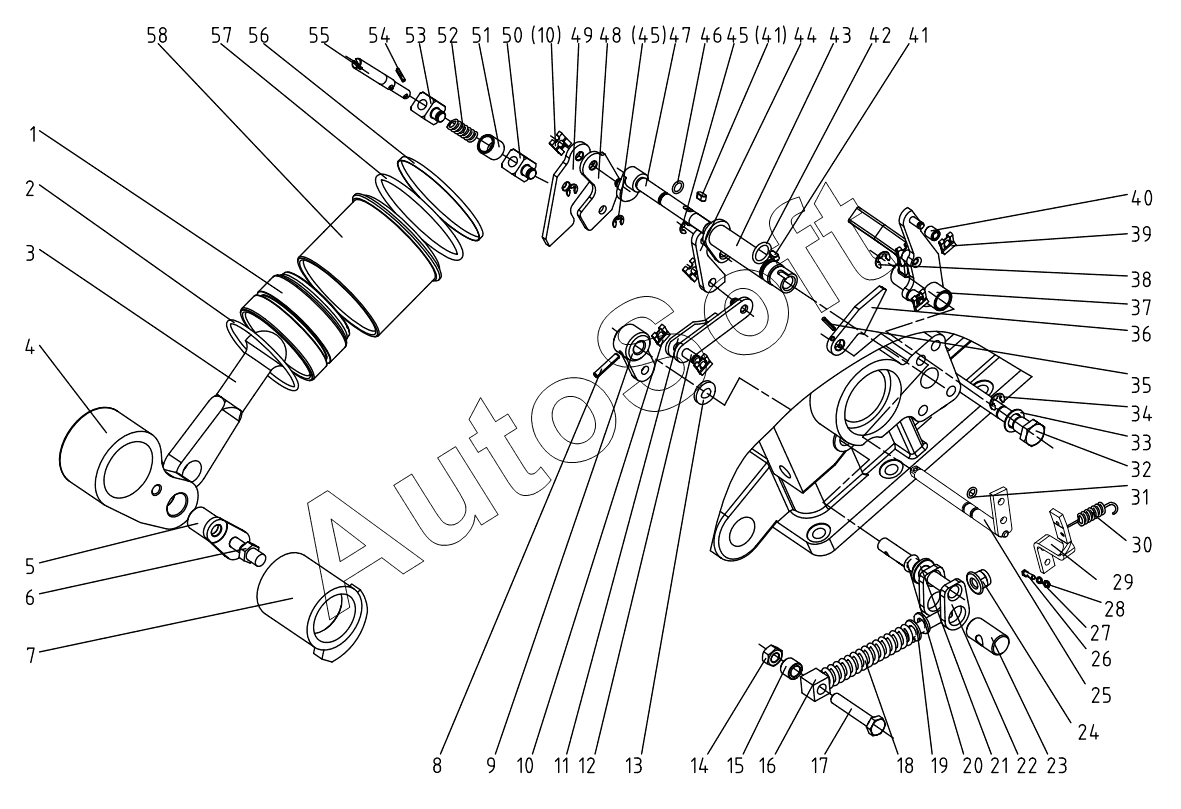

Каталог запасных частей к технике: DongFeng 504G3. Hydraulic Power Lift (D) 504G3.55.001
44
30
31
32
33
34
35
36
37
38
39
40
41
41
42
43
29
45
45
46
47
48
49
50
51
52
53
54
55
56
57
58
16
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
1
17
18
19
20
21
22
23
24
25
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***9 | Piston | |
| 2 | 5***8 | Piston seal 90x75x11.4 | |
| 3 | 5***0 | Piston push rod | |
| 4 | 5***2 | Inner lift arm | |
| 5 | 5***2 | Pin assembly | |
| 6 | 5***3 | Hex. head bolt | |
| 7 | 5***6 | Cam | |
| 8 | G***8 | Pin5x28 | |
| 9 | 5***5 | Rocker | |
| 10 | 5***4 | Baffle 8 | |
| 11 | 5***2 | Linking pole | |
| 12 | 5***0 | Pin shaft | |
| 13 | 5***3 | Plain washer 12 | |
| 14 | G***0 | Hex .nut M10 | |
| 15 | 5***6 | Spacer sleeve | |
| 16 | 5***5 | Sping seat | |
| 17 | G***5 | Hex. head bolt M10x55 | |
| 18 | 5***6 | Spring | |
| 19 | G***0 | Plain washer 10 | |
| 20 | G***5 | O-ring seal 11.2x2.65 | |
| 21 | 5***2 | Spacer sleeve | |
| 22 | 5***5 | Transfer pole | |
| 23 | 5***7 | Pin shaft | |
| 24 | G***0 | Hex. nut M10 | |
| 25 | 5***3 | Joy stick assembly | |
| 25 | 5***1 | Joy stick shaft | |
| 26 | G***0 | Hex.head bolt M6x20 | |
| 27 | G***6 | Spring lock washer 6 | |
| 28 | G***6 | Hex. Nut M6 | |
| 29 | 5***5 | Joy stick | |
| 30 | 5***6 | Spring | |
| 31 | G***0 | O-ring seal 6.9x1.80 | |
| 32 | 5***0 | Joy stick shaft | |
| 33 | J***4 | Combination washer 14 | |
| 34 | G***6 | Split circlip 9 | |
| 35 | G***0 | Pin3x20 | |
| 36 | 5***8 | Administer | |
| 37 | 5***7 | Joy stick assembly | |
| 38 | G***8 | Openings Circlip 8 | |
| 39 | 5***0 | Baffle 6 | |
| 40 | 5***1 | Idler wheel | |
| 41 | G***0 | Key 5x10 | |
| 42 | G***5 | O-ring seal 15.5x2.65 | |
| 43 | 5***8 | Joy stick assembly | |
| 44 | 5***6 | Administer | |
| 45 | G***6 | Split circlip 6 | |
| 46 | G***0 | O-ring seal 8.75x1.80 | |
| 47 | 5***6 | Joy stick | |
| 48 | 5***1 | Linkage plate assembly | |
| 49 | 5***2 | Linkage plate | |
| 50 | 5***0 | Link | |
| 51 | 5***1 | Spring seat | |
| 52 | 5***3 | Spring | |
| 53 | 5***4 | Link | |
| 54 | G***2 | Pin2.5x12 | |
| 55 | 5***5 | Linking shaft | |
| 56 | 5***2 | Support ring | |
| 57 | G***0 | O-ring seal 95x5.30 | |
| 58 | 5***3 | Cylinder |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
