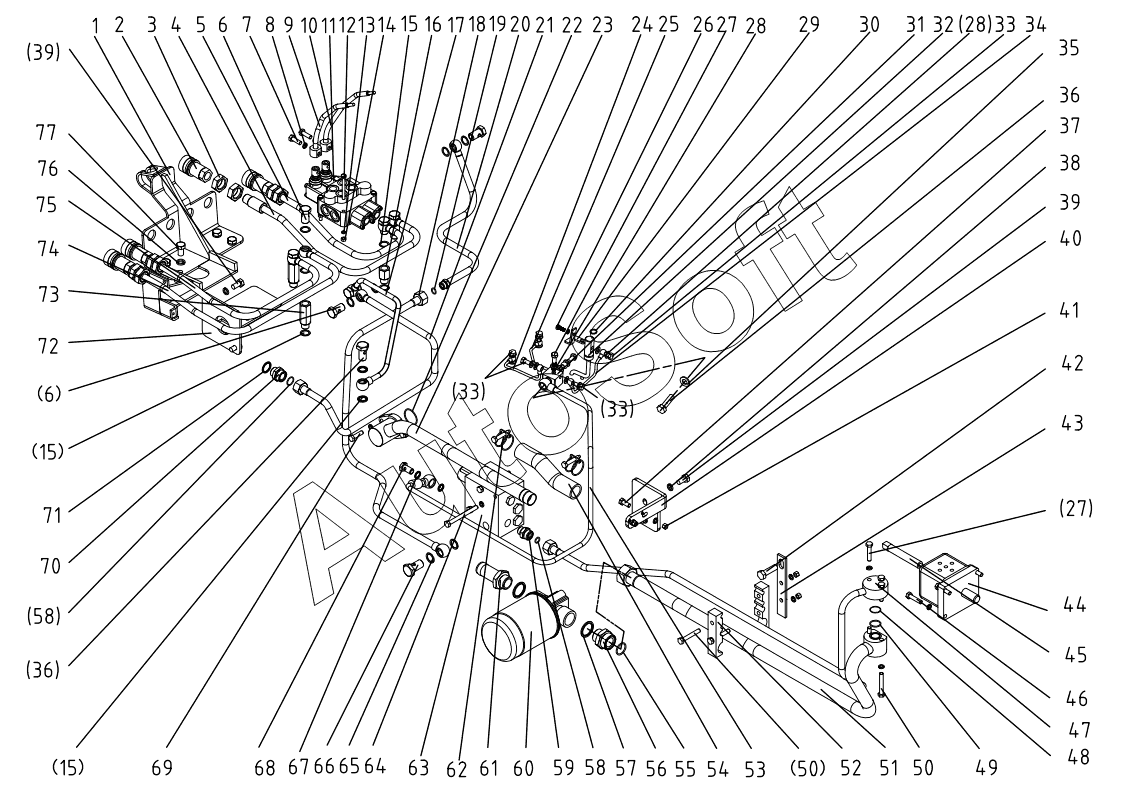

Каталог запасных частей к технике: DongFeng 504G3. Hydraulic Lifting Pipeline Assembly 504G3.58.001-2
48
58
58
57
56
55
54
53
52
51
50
50
49
59
47
47
46
45
44
43
42
41
40
68
77
76
75
74
73
72
71
70
69
39
39
67
66
65
64
63
62
61
60
10
18
17
16
15
15
15
14
13
12
11
11
11
19
9
8
7
6
6
5
4
3
2
1
29
38
37
36
36
35
34
33
33
33
32
31
30
1
28
28
27
27
26
25
24
23
22
21
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| SL-DFLH-00 | S***0 | Electrical control diverging valve | |
| 1 | 5***2 | Support board | |
| 1 | 5***A | Support board | |
| 2 | Q***' | Quick change | |
| 3 | G***2 | Hex. nut M24x2 | |
| 4 | 5***1 | Inlet pipe A2 | |
| 5 | 5***2 | Inlet pipe B2 | |
| 6 | 3***1 | Hollow bolt | |
| 7 | G***5 | Hex. head bolt M8x25 | |
| 8 | G***8 | Spring lock washer 8 | |
| 9 | 5***8 | Manipulate lever weldmen(1) | |
| 10 | 5***9 | Manipulate lever weldmen(2) | |
| 11 | Z***1 | Sandwich Multiole Control Valve | |
| 11 | Z***1 | Sandwich Multiole Control Valve | |
| 11 | Z***1 | Sandwich Multiole Control Valve | |
| 12 | G***5 | Hex. head bolt M6x55 | |
| 13 | G***6 | Spring lock washer 6 | |
| 14 | G***6 | Hex. Nut M6 | |
| 15 | 3***2 | Washer | |
| 16 | 5***2 | Short lingking tube | |
| 17 | 5***3 | Return pipe weldment | |
| 18 | 5***1 | Head inlet pipe weldment | |
| 19 | G***5 | O-ring seal 12.5x2.65 | |
| 20 | 5***8 | Tail inlet pipe weldment | |
| 21 | 5***1 | Inlet pipe weldment | |
| 22 | G***5 | O-ring seal 36.5x2.65 | |
| 23 | 5***0 | Head inlet pipe assy of gear pump | |
| 24 | 5***1 | The first pipe weldment | |
| 25 | 5***1 | The second pipe weldment | |
| 26 | G***6 | Hex.head bolt M6x16 | |
| 27 | G***0 | Hex. head bolt M8x40 | |
| 28 | J***8 | Combination washer 8 | |
| 29 | 5***1 | Support board | |
| 30 | G***5 | O-ring seal 15.5x2.65 | |
| 31 | 5***1 | diffluent block | |
| 32 | 5***2 | Lubricating pipe weldment | |
| 33 | J***1 | Hollow bolt M8x1 | |
| 34 | 5***1 | The third pipe weldment | |
| 35 | J***6 | Copper washer 16 | |
| 36 | J***5 | link bolt M16x1.5 | |
| 37 | G***0 | Hex. head bolt M8x20 | |
| 38 | G***0 | Spring lock washer 10 | |
| 39 | G***0 | Hex.head bolt M10x20 | |
| 40 | 5***5 | Fix plank | |
| 41 | G***8 | Hex. Nut M8 | |
| 42 | G***0 | Hex. head bolt M14x40 | |
| 43 | 5***1 | Fix board | |
| 44 | C***4 | Gear pump | |
| 45 | 5***1 | Fixup bolt | |
| 46 | G***5 | Hex. Head bolt M8x35 | |
| 47 | 5***3 | Outlet pipe assy of gear pump | |
| 47 | 5***A | Outlet pipe assy of gear pump | |
| 48 | G***8 | O-ring seal 22.4x1.8 | |
| 49 | G***5 | O-ring seal 21.2x2.65 | |
| 50 | G***5 | Hex. head bolt M8x55 | |
| 51 | 5***2 | Tail inlet pipe assy of gear pump | |
| 52 | 5***6 | Pipe clamp | |
| 53 | 5***1 | Return hose | |
| 54 | 5***1 | Hose | |
| 55 | G***5 | O-ring seal 25x2.65 | |
| 56 | 8***9 | Filter tie-in(2) | |
| 57 | J***0 | Copper washer 30 | |
| 58 | G***8 | O-ring seal 12.5x1.8 | |
| 59 | 5***8 | union nut(1) | |
| 60 | 8***5 | Filter | |
| 61 | 8***2 | Short linking pipe weldment | |
| 62 | J***) | Hoop (25-40) | |
| 63 | S***H | Diverging valve | |
| 64 | G***0 | Hex. head bolt M8x90 | |
| 65 | J***8 | Combination washer 18 | |
| 66 | J***5 | Hollow bolt M18x1.5 | |
| 67 | J***0 | Washer 10 | |
| 68 | 3***5 | Hollow bolt M10x1 | |
| 69 | G***0 | Hex. head bolt M8x30 | |
| 70 | 5***9 | Union nut(2) | |
| 71 | J***2 | Combination washer 22 | |
| 72 | 5***7 | Fixing board | |
| 73 | 5***3 | Long linking tube | |
| 74 | 5***1 | Inlet pipe A1 | |
| 75 | 5***1 | Inlet pipe B1 | |
| 76 | G***2 | Spring lock washer 12 | |
| 77 | G***0 | Hex. head bolt M12x20 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
