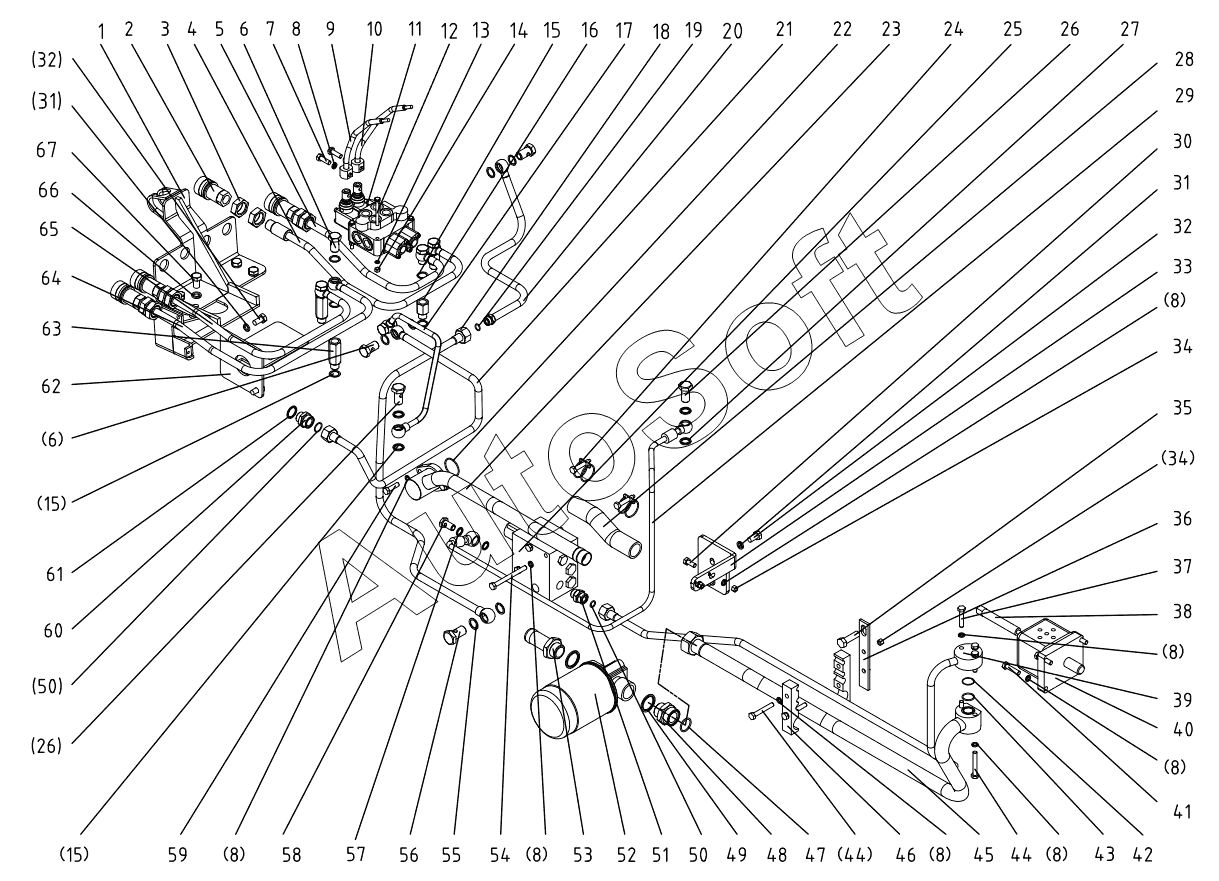

Каталог запасных частей к технике: DongFeng 504G3. Hydraulic Lifting Pipeline Assembly 504G3.58A.001-2

1
2
3
4
5
6
6
7
8
8
8
8
8
8
8
8
9
10
11
12
13
14
15
15
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
31
31
32
32
33
34
34
35
36
37
38
39
40
41
42
43
44
44
45
46
47
48
49
50
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
Позиция на иллюстрации | Заводской номер детали | Название детали | |
---|---|---|---|
1 | 5***2 | Support board | |
2 | Q***' | Quick change | |
3 | G***2 | Hex. nut M24x2 | |
4 | 5***1 | Inlet pipe A2 | |
5 | 5***2 | Inlet pipe B2 | |
6 | 3***1 | Hollow bolt | |
7 | G***5 | Hex. head bolt M8x25 | |
8 | G***8 | Spring lock washer 8 | |
9 | 5***8 | Manipulate lever weldmen(1) | |
10 | 5***9 | Manipulate lever weldmen(2) | |
11 | Z***1 | Sandwich Multiole Control Valve | |
12 | G***5 | Hex. head bolt M6x55 | |
13 | G***6 | Spring lock washer 6 | |
14 | G***6 | Hex. Nut M6 | |
15 | 3***2 | Washer | |
16 | 5***2 | Short lingking tube | |
17 | 5***1 | Return pipe weldment | |
18 | 5***1 | Head inlet pipe weldment | |
19 | G***5 | O-ring seal 12.5x2.65 | |
20 | 5***8 | Tail inlet pipe weldment | |
21 | 5***1 | Inlet pipe weldment | |
22 | G***5 | O-ring seal 36.5x2.65 | |
23 | 5***0 | Head inlet pipe assy of gear pump | |
24 | J***) | Hoop (25-40) | |
25 | S***H | Diverging valve | |
26 | J***5 | link bolt M16x1.5 | |
27 | J***6 | Copper washer 16 | |
28 | 5***1 | Hose | |
29 | 5***1 | Return hose | |
30 | G***0 | Hex. head bolt M8x20 | |
31 | G***0 | Spring lock washer 10 | |
32 | G***0 | Hex.head bolt M10x20 | |
33 | 5***5 | Fix plank | |
34 | G***8 | Hex. Nut M8 | |
35 | G***0 | Hex. head bolt M14x40 | |
36 | 5***1 | Fix board | |
37 | G***0 | Hex. head bolt M8x40 | |
38 | 5***1 | Fixup bolt | |
39 | 5***3 | Outlet pipe assy of gear pump | |
40 | C***4 | Gear pump | |
41 | G***5 | Hex. Head bolt M8x35 | |
42 | G***8 | O-ring seal 22.4x1.8 | |
43 | G***5 | O-ring seal 21.2x2.65 | |
44 | G***5 | Hex. head bolt M8x55 | |
45 | 5***2 | Tail inlet pipe assy of gear pump | |
46 | 5***6 | Pipe clamp | |
47 | G***5 | O-ring seal 25x2.65 | |
48 | 8***9 | Filter tie-in(2) | |
49 | J***0 | Copper washer 30 | |
50 | G***8 | O-ring seal 12.5x1.8 | |
51 | 5***8 | union nut(1) | |
52 | 8***5 | Filter | |
53 | 8***2 | Short linking pipe weldment | |
54 | G***0 | Hex. head bolt M8x90 | |
55 | J***8 | Combination washer 18 | |
56 | J***5 | Hollow bolt M18x1.5 | |
57 | J***0 | Washer 10 | |
58 | 3***5 | Hollow bolt M10x1 | |
59 | G***0 | Hex. head bolt M8x30 | |
60 | 5***1 | Tie-in M22x1.5 | |
61 | I***2 | O-ring seal 19.3x22 | |
62 | 5***7 | Fixing board | |
63 | 5***2 | Short lingking tube | |
64 | 5***1 | Inlet pipe A1 | |
65 | 5***1 | Inlet pipe B1 | |
66 | G***2 | Spring lock washer 12 | |
67 | G***0 | Hex. head bolt M12x1.25x20 |
