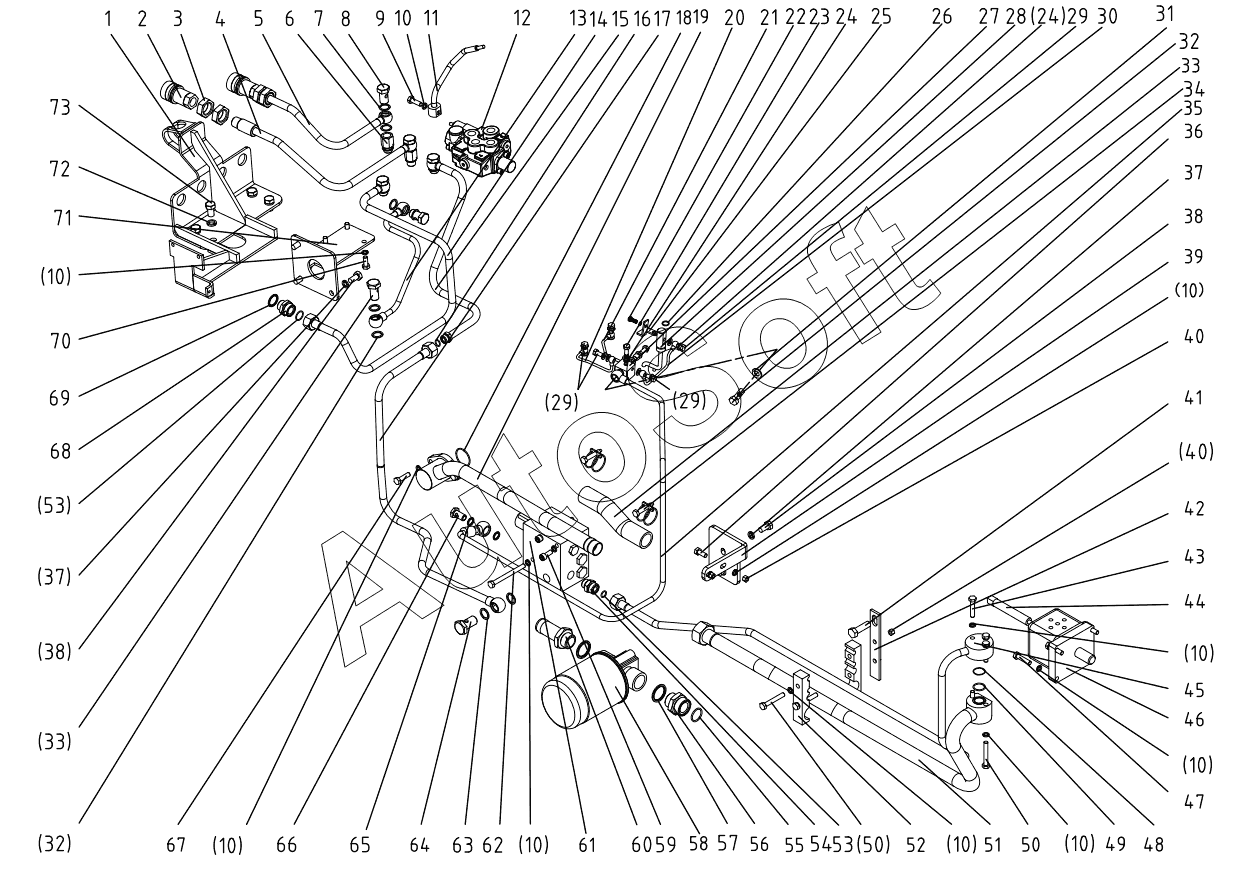

Каталог запасных частей к технике: DongFeng 504G3. Hydraulic Lifting Pipeline Assembly 504G3.58РЎ.001
1
1
2
3
4
5
6
7
8
9
10
10
10
10
10
10
10
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
32
32
33
33
34
35
36
37
37
38
38
39
40
40
41
42
43
44
45
46
47
48
49
50
50
51
52
53
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***2 | Support board | |
| 1 | 5***A | Support board | |
| 2 | Q***' | Quick change | |
| 3 | G***0 | Гайка M22x1.5 | |
| 4 | 5***1 | Inlet pipe 1 | |
| 5 | 5***2 | Inlet pipe 2 | |
| 6 | 5***2 | Short lingking tube | |
| 7 | 3***2 | Washer | |
| 8 | 3***1 | Hollow bolt | |
| 9 | G***0 | Болт M12x35 Zn.D | |
| 10 | G***7 | Шайба 16 Zn.D | |
| 11 | 5***5 | Manipulate lever weldmen(1) | |
| 12 | Z***1 | Sandwich Multiole Control Valve | |
| 13 | 5***3 | Return pipe weldment | |
| 14 | 5***2 | Inlet pipe weldment | |
| 15 | 5***7 | Tail inlet pipe weldment | |
| 16 | G***2 | Кольцо уплотнительное 14x2,2 | |
| 17 | 5***1 | Head inlet pipe weldment | |
| 18 | G***2 | Кольцо уплотнительное 14x2,2 | |
| 19 | 5***0 | Head inlet pipe assy of gear pump | |
| 20 | 5***1 | The first pipe weldment | |
| 21 | 5***1 | The second pipe weldment | |
| 22 | G***6 | Hex.head bolt M6x16 | |
| 23 | G***0 | Hex. head bolt M8x40 | |
| 24 | J***8 | Combination washer 8 | |
| 25 | 5***1 | Support board | |
| 26 | G***5 | O-ring seal 15.5x2.65 | |
| 27 | 5***1 | diffluent block | |
| 28 | 5***2 | Lubricating pipe weldment | |
| 29 | J***1 | Hollow bolt M8x1 | |
| 30 | 5***1 | The third pipe weldment | |
| 31 | J***6 | Copper washer 16 | |
| 32 | J***5 | link bolt M16x1.5 | |
| 33 | 5***1 | Hose | |
| 34 | J***) | Hoop (25-40) | |
| 35 | 5***1 | Return hose | |
| 36 | G***0 | Болт M12x35 Zn.D | |
| 37 | G***7 | Шайба 16 Zn.D | |
| 38 | G***0 | Болт M12x35 Zn.D | |
| 39 | 5***5 | Fix plank | |
| 40 | G***0 | Hex .nut M24 | |
| 41 | G***0 | Болт M12x35 Zn.D | |
| 42 | 5***1 | Fix board | |
| 43 | G***0 | Болт M12x35 Zn.D | |
| 44 | 5***1 | Fixup bolt | |
| 45 | 5***3 | Outlet pipe assy of gear pump | |
| 46 | C***4 | Gear pump | |
| 47 | G***0 | Болт M12x35 Zn.D | |
| 48 | G***2 | Кольцо уплотнительное 14x2,2 | |
| 49 | G***2 | Кольцо уплотнительное 14x2,2 | |
| 50 | G***0 | Болт M12x35 Zn.D | |
| 51 | 5***2 | Tail inlet pipe assy of gear pump | |
| 52 | 5***6 | Pipe clamp | |
| 53 | G***7 | O-ring seal 12.5x1.8 | |
| 54 | 5***8 | union nut(1) | |
| 55 | G***7 | O-ring seal 25x2.65 | |
| 56 | 8***9 | Filter tie-in(2) | |
| 57 | J***0 | Copper washer 30 | |
| 58 | 8***5 | Filter | |
| 59 | G***0 | Винт M6x30.Zn.D | |
| 60 | 8***2 | Short linking pipe weldment | |
| 61 | S***0 | Electrical control diverging valve | |
| 62 | G***0 | Болт M12x90 Zn.D | |
| 63 | J***8 | Combination washer 18 | |
| 64 | J***0 | Hollow bolt M18x1.5 | |
| 65 | J***U | Combination washer10 | |
| 66 | J***0 | Hollow bolt M10x1 | |
| 67 | G***0 | Болт M12x35 Zn.D | |
| 68 | 5***9 | Union nut(2) | |
| 69 | J***2 | Combination washer 22 | |
| 70 | G***0 | Болт M12x35 Zn.D | |
| 71 | 5***4 | Fixing board | |
| 72 | G***7 | Шайба 16 Zn.D | |
| 73 | G***0 | Болт M12x35 Zn.D |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
