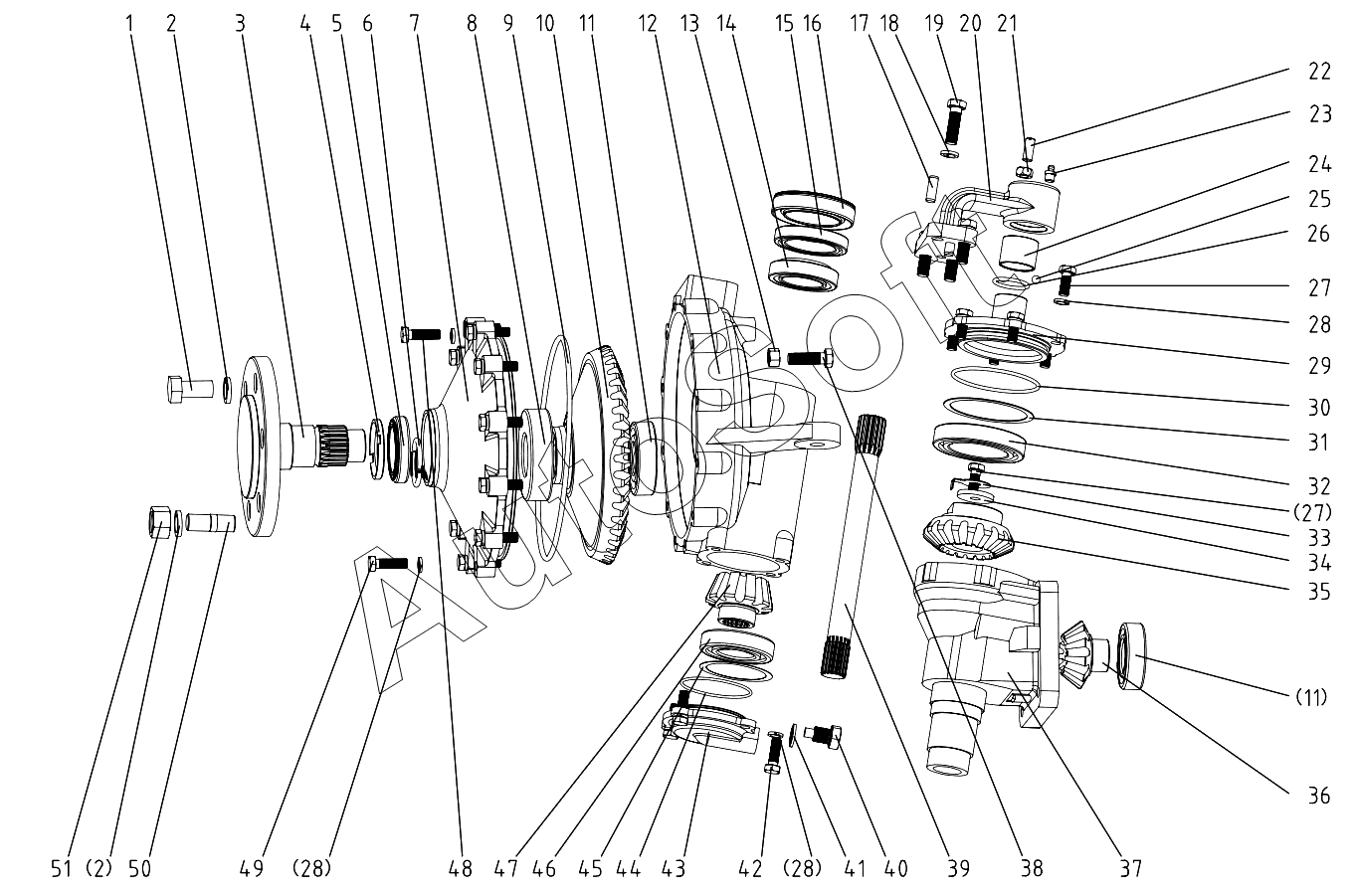

Каталог запасных частей к технике: DongFeng 504G3 (2018). Front Wheel Drive Axle (Left Side-Slowdown)
39
27
27
28
28
28
29
30
31
32
33
34
35
36
37
38
26
40
41
42
43
44
45
46
47
48
49
50
51
14
2
2
3
4
5
6
7
8
9
10
11
11
12
13
1
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***5 | hex. head bolt M18x1.5x35 | |
| 2 | G***8 | Spring lock washer 18 | |
| 3 | 5***1 | Drive shaft | |
| 4 | 5***1 | Oil seal blocking ring | |
| 5 | 4***1 | Oil-seal MC50x72x12/15 | |
| 6 | 3***2 | Fixing ring of drive shaft | |
| 7 | 5***1 | Drive shaft cover | |
| 8 | G***9 | Ball bearing 6309 | |
| 9 | G***3 | O-ring seal 236x5.3 | |
| 10 | 5***7 | Driven bevel gear of final drive | |
| 11 | G***7 | Ball bearing 6307 | |
| 12 | 5***2 | Left final drive housing | |
| 13 | G***2 | Hex. nut M12 | |
| 14 | G***9 | Ball bearing 32009 | |
| 15 | G***1 | Ball bearing 61911 | |
| 16 | 5***3 | Guard against turbid oil-seal MC60x90x20/14 | |
| 17 | G***8 | Straight pin B10x28 | |
| 18 | G***2 | Spring lock washer 12 | |
| 19 | G***0 | Hex. head bolt M12x40 | |
| 20 | 5***1 | Steering arm | |
| 21 | G***1 | Fine thread hex. nut M10x1 | |
| 22 | 5***4 | Set screw M10x1 | |
| 23 | J***1 | Grease cup M8x1 | |
| 24 | 3***1 | Steering arm bushing | |
| 25 | G***b | Ball 8.7312G200b | |
| 26 | G***5 | O-ring seal 34.5x2.65 | |
| 27 | G***5 | Hex. head bolt M10x25 | |
| 28 | G***0 | Spring lock washer 10 | |
| 29 | 5***7 | Upper bearing cover | |
| 30 | G***5 | O-ring seal 92.5x3.55 | |
| 31 | 5***7 | Adjusting shims | |
| 32 | G***3 | Ball bearing 6013 | |
| 33 | 3***8 | Lock washer | |
| 34 | 3***1 | Blocking ring of upright shaft | |
| 35 | 5***8 | Driven bevel gear of the first drive | |
| 36 | 5***9 | Driving bevel gear of the first drive | |
| 37 | 5***1 | Upright shaft housing | |
| 38 | G***0 | Hex. head bolt M12x30 | |
| 39 | 5***1 | Upright shaft | |
| 40 | 2***4 | Oil drain plug | |
| 41 | J***6 | Copper washer 16 | |
| 42 | G***0 | Hex. head bolt M10x30 | |
| 43 | 5***8 | Lower bearing cover | |
| 44 | G***5 | O-ring seal 75x2.65 | |
| 45 | 8***4 | Adjusting shims | |
| 46 | G***8 | Ball bearing 208 | |
| 47 | 5***0 | Driving bevel gear of final drive | |
| 48 | G***0 | Hex. head bolt M10x40 | |
| 49 | G***5 | Hex. head bolt M10x35 | |
| 50 | 3***9 | Double screw bolt | |
| 51 | G***5 | Hex. nut M18x1.5 |
