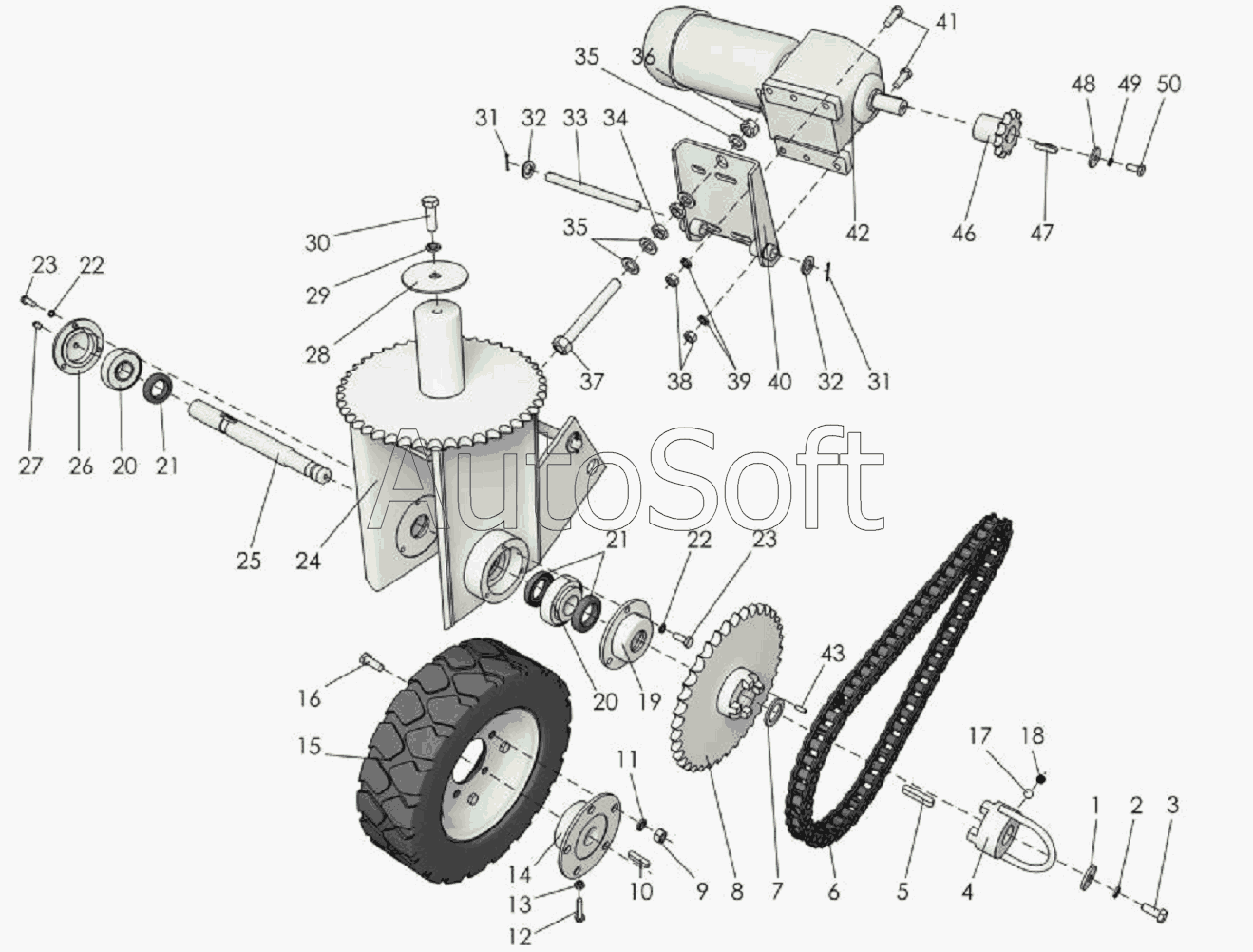

Каталог запасных частей к технике: Клевер МЗС-90-20 (2011). Ход передний МЗС-90.01.090
37
26
27
28
29
30
31
31
32
32
33
34
35
35
36
25
38
39
40
41
42
43
46
47
48
49
50
13
2
3
4
5
6
7
8
9
10
11
12
1
14
15
16
17
18
19
20
20
21
21
22
22
23
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***2 | Шайба | |
| 2 | 8***9 | Шайба | |
| 3 | М***9 | Болт | |
| 4 | М***0 | Полумуфта с кронштейном | |
| 5 | 8***0 | Шпонка | |
| 6 | П***0 | Цепь | |
| 7 | М***3 | Втулка | |
| 8 | М***0 | Полумуфта со звездочкой | |
| 9 | М***9 | Гайка | |
| 10 | 8***5 | Шпонка | |
| 11 | 1***9 | Шайба | |
| 12 | М***4 | Болт стопорный | |
| 13 | М***9 | Гайка | |
| 14 | М***0 | Ступица | |
| 15 | 1***d | Колесо | |
| 16 | М***9 | Болт | |
| 17 | 1***0 | Шарик | |
| 18 | О***А | Пружина | |
| 19 | М***9 | Крышка | |
| 20 | 1***6 | Подшипник | |
| 21 | 1***1 | Манжета | |
| 22 | 8***9 | Шайба | |
| 23 | М***9 | Болт | |
| 24 | М***0 | Вилка | |
| 25 | М***2 | Вал | |
| 26 | М***8 | Крышка | |
| 27 | 1***р | Масленка | |
| 28 | М***3 | Шайба | |
| 29 | 1***9 | Шайба | |
| 30 | М***9 | Болт | |
| 31 | 4***9 | Шплинт | |
| 32 | С***9 | Шайба | |
| 33 | М***7 | Ось | |
| 34 | М***9 | Гайка | |
| 35 | С***9 | Шайба | |
| 36 | М***9 | Гайка | |
| 37 | М***0 | Болт натяжной | |
| 38 | М***9 | Гайка | |
| 39 | 1***9 | Шайба | |
| 40 | М***0 | Плита крепления мотор - редуктора | |
| 41 | М***9 | Болт | |
| 42 | С***2 | Мотор - редуктор | |
| 43 | М***9 | Винт | |
| 46 | М***4 | Звездочка малая | |
| 47 | 8***0 | Шпонка | |
| 48 | М***2 | Шайба | |
| 49 | 8***9 | Шайба | |
| 50 | М***9 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
