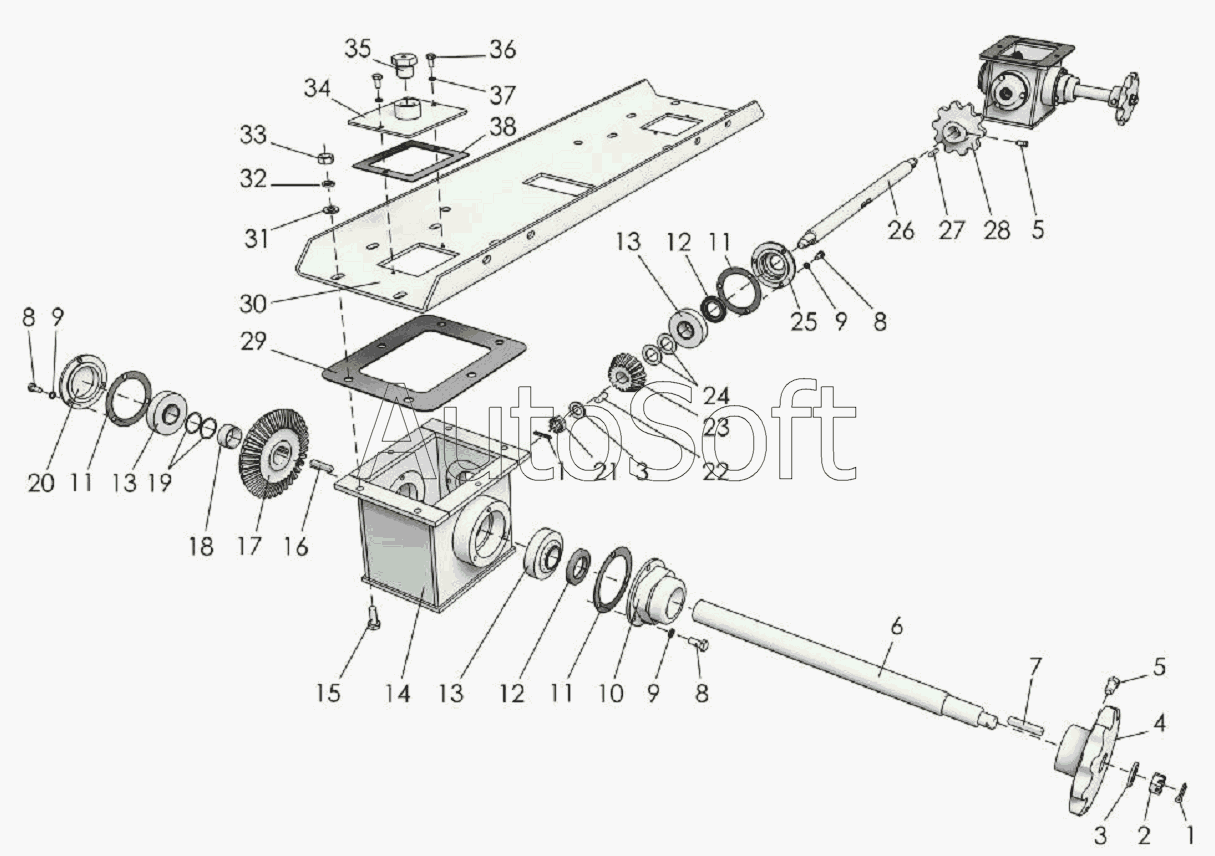

Каталог запасных частей к технике: Клевер МЗС-90-20 (2011). Крышка со сварными редукторами МЗС-90.03.050
1
1
2
3
3
4
5
5
6
7
8
8
8
9
9
9
10
11
11
11
12
12
13
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***9 | Шплинт | |
| 2 | М***9 | Гайка | |
| 3 | С***9 | Шайба | |
| 4 | М***4 | Звездочка | |
| 5 | А***Х | Винт | |
| 6 | З***6 | Вал | |
| 7 | 8***5 | Шпонка | |
| 8 | М***9 | Болт | |
| 9 | 8***9 | Шайба | |
| 10 | З***0 | Крышка подшипника | |
| 11 | З***А | Прокладка | |
| 12 | 1***1 | Манжета | |
| 13 | 1***6 | Подшипник | |
| 14 | З***0 | Корпус редуктора | |
| 15 | М***9 | Болт | |
| 16 | 8***2 | Шпонка | |
| 17 | З***А | Колесо коническое | |
| 18 | М***2 | Втулка | |
| 19 | М***4 | Шайба | |
| 20 | З***0 | Крышка подшипника | |
| 21 | М***9 | Гайка | |
| 22 | 3***8 | Шпонка | |
| 23 | З***1 | Шестерня коническая | |
| 24 | М***1 | Шайба | |
| 25 | З***0 | Крышка подшипника | |
| 26 | З***8 | Вал | |
| 27 | 8***0 | Шпонка | |
| 28 | Н***2 | Звездочка | |
| 29 | М***2 | Прокладка | |
| 30 | З***3 | Крышка | |
| 31 | С***9 | Шайба | |
| 32 | 1***9 | Шайба | |
| 33 | М***9 | Гайка | |
| 34 | М***0 | Крышка | |
| 35 | Н***0 | Сапун | |
| 36 | М***9 | Болт | |
| 37 | 6***9 | Шайба | |
| 38 | М***1 | Прокладка |
