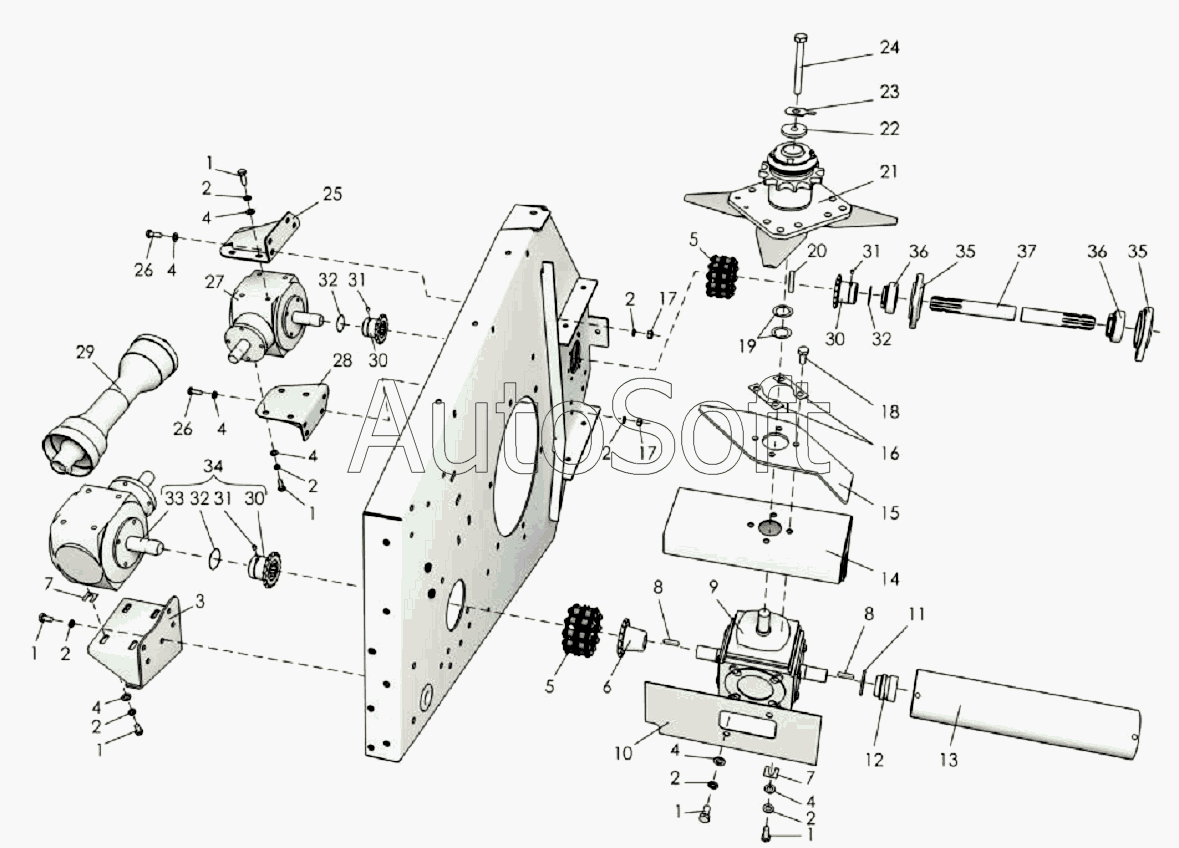

Каталог запасных частей к технике: Клевер ПСП-1210 "Falcon" (2011). Корпус жатки (привод, правая сторона)
29
20
21
22
23
24
25
26
26
27
27
28
19
29
30
30
30
31
31
31
32
32
32
33
34
35
35
36
36
37
9
2
2
2
2
2
2
2
2
3
4
4
4
4
4
4
4
5
5
6
6
7
7
7
8
8
1
1
1
1
1
1
10
11
12
13
14
15
16
17
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***9 | Болт | |
| 2 | 1***9 | Шайба | |
| 3 | П***1 | Кронштейн | |
| 4 | С***9 | Шайба | |
| 5 | 2***4 | Цепь | |
| 6 | П***4 | Полумуфта | |
| 6 | П***0 | Полумуфта | |
| 7 | П***8 | Шайба | |
| 7 | П***1 | Шайба | |
| 8 | 8***5 | Шпонка | |
| 9 | 9***0 | Редуктор | |
| 10 | П***4 | Накладка | |
| 11 | П***1 | Кольцо прижимное | |
| 12 | П***3 | Венец | |
| 13 | П***0 | Валик | |
| 14 | П***4 | Щиток | |
| 15 | П***Б | Противорез | |
| 16 | П***1 | Шайба стопорная | |
| 17 | М***9 | Гайка | |
| 18 | М***9 | Болт | |
| 19 | П***3 | Пластина регулировочная | |
| 20 | 8***5 | Шпонка | |
| 21 | П***0 | Аппарат режущий | |
| 22 | П***8 | Шайба | |
| 23 | П***8 | Шайба стопорная | |
| 24 | М***9 | Болт | |
| 25 | П***1 | Кронштейн | |
| 26 | М***9 | Болт | |
| 27 | 9***0 | Редуктор | |
| 27 | Р***р | Редуктор | |
| 28 | П***0 | Кронштейн | |
| 29 | 0***0 | Карданный вал | |
| 29 | 2***1 | Карданный вал | |
| 30 | П***0 | Звездочка | |
| 31 | В***Н | Винт | |
| 32 | 5***3 | Кольцо | |
| 33 | 9***0 | Редуктор | |
| 34 | П***1 | Редуктор | |
| 35 | Н***5 | Корпус подшипника | |
| 36 | 1***7 | Подшипник | |
| 37 | П***1 | Вал |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
