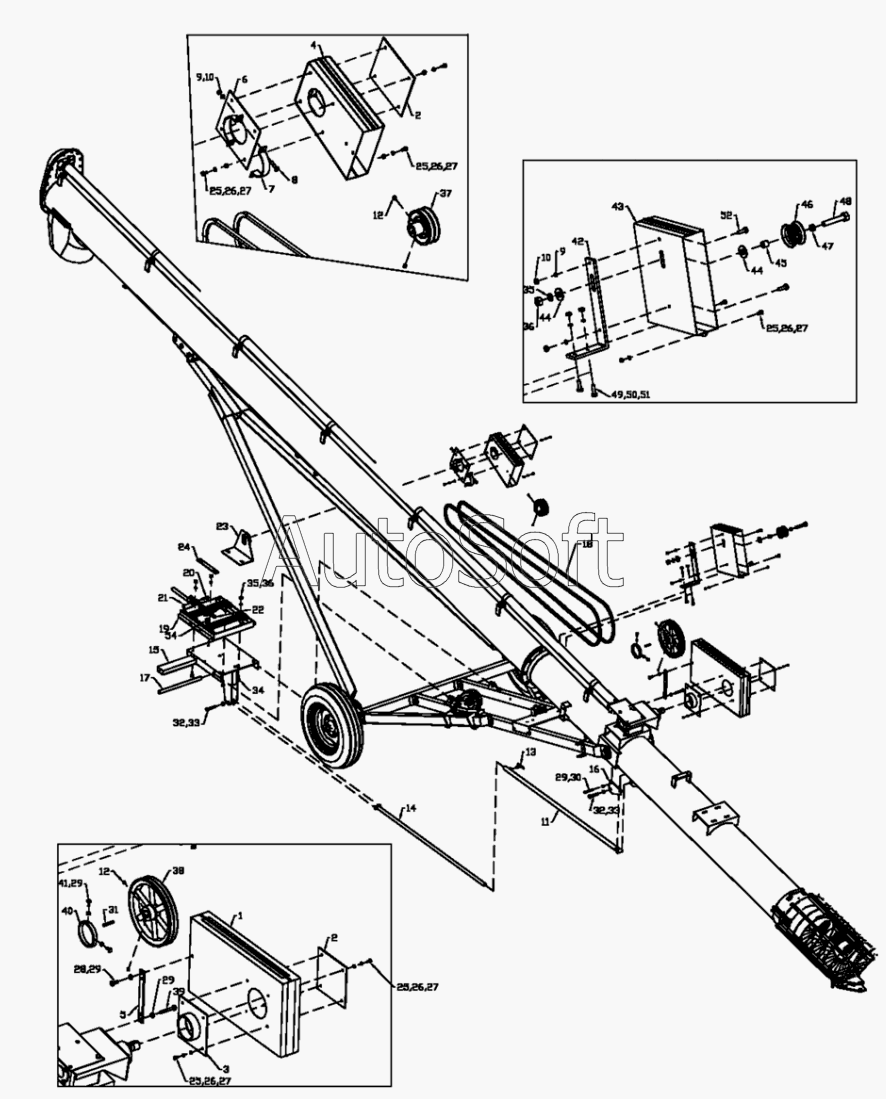

Каталог запасных частей к технике: Клевер ТШ-70-8Э (2010). Привод
42
29
29
29
29
30
31
32
32
33
33
34
35
35
36
36
37
38
39
40
41
28
43
44
44
45
46
47
48
49
50
51
52
54
15
2
2
3
4
5
6
7
8
9
9
10
10
11
12
12
13
14
1
16
17
18
19
20
21
22
23
24
25
25
25
25
25
26
26
26
26
26
26
27
27
27
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***0 | Щиток | |
| 2 | 9***8 | Монтажная пластина | |
| 3 | 9***7 | Монтажная пластина | |
| 4 | 9***6 | Щиток шкива | |
| 5 | 9***9 | Поворотный рычаг | |
| 6 | 9***6 | Хомут | |
| 7 | 9***6 | Хомут | |
| 8 | 8***2 | Болт | |
| 9 | 8***8 | 5/16 Гайка | |
| 10 | 8***9 | 5/16 Шайба | |
| 11 | 9***2 | Трубка натяжителя | |
| 12 | 8***3 | 3/8x1 Винт с квадратной головкой | |
| 13 | 9***7 | Винт | |
| 14 | 9***4 | Трубка натяжителя | |
| 15 | 9***3 | Подвесной кронштейн | |
| 16 | 9***2 | Кронштейн натяжителя ремня | |
| 17 | 9***4 | Подвесной вал | |
| 18 | 9***9 | Ремень B221 | |
| 19 | 9***0 | Кронштейн крепления двигателя | |
| 20 | 9***1 | Болт | |
| 21 | 8***3 | Гайка | |
| 22 | 9***3 | Регулирующая штанга | |
| 23 | 9***6 | Кронштейн щитка | |
| 24 | 9***7 | Прокладка для крепления двигателя | |
| 25 | 8***3 | Болт | |
| 26 | 8***5 | 1/4 Шайба | |
| 27 | 8***4 | 1/4 Гайка | |
| 28 | 8***0 | 3/8x1 Болт | |
| 29 | 8***3 | Гайка | |
| 30 | 8***3 | Болт | |
| 31 | 9***4 | Замок | |
| 32 | 8***7 | Болт | |
| 33 | 8***4 | Гайка | |
| 34 | 8***0 | 1/2 x 1 1/4 Болт | |
| 35 | 8***7 | 1/2 Шайба | |
| 36 | 8***6 | 1/2 Гайка | |
| 37 | Ш***в | Шкив | |
| 38 | 9***7 | Шкив | |
| 39 | 9***8 | Болт | |
| 40 | 9***3 | Кольцо | |
| 41 | 9***7 | Винт | |
| 42 | 9***8 | Кронштейн натяжителя | |
| 43 | 9***6 | Кронштейн натяжителя | |
| 44 | 8***8 | 1/2 Шайба B.S. | |
| 45 | 9***9 | Прокладка | |
| 46 | 9***1 | Фланец | |
| 47 | 9***0 | Прокладка | |
| 48 | 9***1 | Болт | |
| 49 | 8***1 | 3/8x1 1/4 Болт | |
| 50 | 8***3 | 3/8 Шайба | |
| 51 | 8***2 | 3/8 Гайка | |
| 52 | 8***6 | 5/16x1 Болт | |
| 53 | 9***9 | Ремень B221 | |
| 54 | 8***2 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
