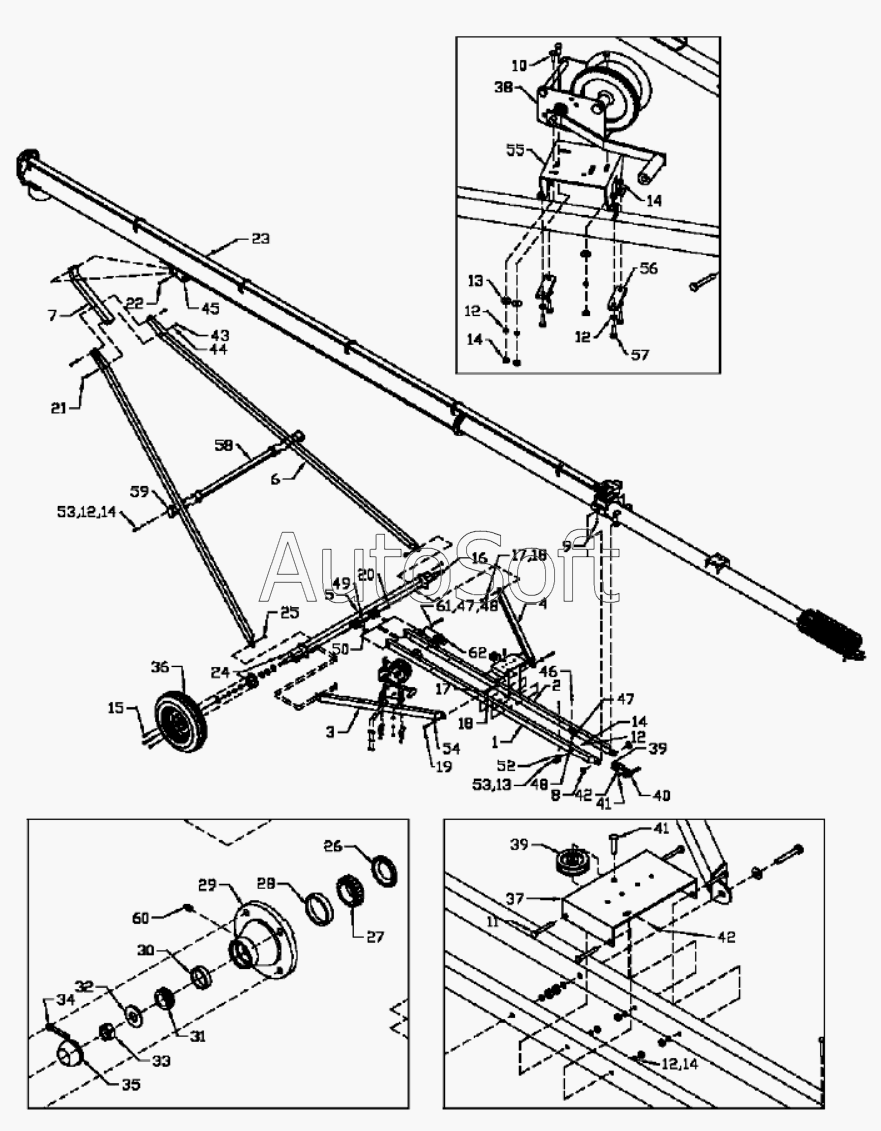

Каталог запасных частей к технике: Клевер ТШ-70-8Э (2010). Ходовая часть, мост, подъемный рычаг в сборе
1
1
1
1
1
1
1
1
2
2
2
2
2
2
2
2
3
3
3
3
3
3
4
4
4
4
4
4
5
5
5
5
5
5
5
6
6
6
6
6
6
6
6
7
7
8
9
10
11
12
12
12
12
12
13
13
14
14
14
14
14
15
16
17
17
18
18
19
20
20
21
21
22
22
23
23
24
24
25
25
26
26
27
27
28
28
29
29
29
29
30
31
32
33
34
35
36
36
37
37
37
38
38
39
39
40
40
41
41
42
42
43
43
44
44
45
45
46
47
47
48
48
49
49
50
50
52
53
53
53
54
55
56
57
58
59
60
61
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***4 | Правая опора ходовой части 102 | |
| 1 | 9***7 | Правая опора ходовой части 129 1/4 | |
| 1 | 9***0 | Правая опора ходовой части 126 | |
| 1 | 9***8 | Правая опора ходовой части 102 | |
| 1 | 9***3 | Правая опора ходовой части 142 | |
| 1 | 9***4 | Правая опора ходовой части 160 | |
| 1 | 9***5 | Правая опора ходовой части 165 | |
| 1 | 9***7 | Правая опора ходовой части 154 | |
| 2 | 9***8 | Левая опора ходовой части 102 | |
| 2 | 9***0 | Левая опора ходовой части 129 1/4 | |
| 2 | 9***2 | Левая опора ходовой части 142 | |
| 2 | 9***4 | Левая опора ходовой части 160 | |
| 2 | 9***6 | Левая опора ходовой части 165 | |
| 2 | 9***1 | Левая опора ходовой части 102 | |
| 2 | 9***3 | Левая опора ходовой части 126 | |
| 2 | 9***5 | Левая опора ходовой части 154 | |
| 3 | 9***4 | Правая поперечина 39 1/4 | |
| 3 | 9***5 | Правая поперечина 53 | |
| 3 | 9***6 | Правая поперечина 59 1/4 | |
| 3 | 9***7 | Правая поперечина 49 | |
| 3 | 9***8 | Правая поперечина 633/4 | |
| 3 | 9***6 | Правая поперечина 72 3/8 | |
| 4 | 9***8 | Левая поперечина 39 1/4 | |
| 4 | 9***9 | Левая поперечина 53 | |
| 4 | 9***0 | Левая поперечина 59 1/4 | |
| 4 | 9***1 | Левая поперечина 72 3/8 | |
| 4 | 9***2 | Левая поперечина 49 | |
| 4 | 9***3 | Левая поперечина 633/4 | |
| 5 | 9***0 | Мост 3x3x72 | |
| 5 | 9***4 | Мост 3 x 3 x 72 | |
| 5 | 9***5 | Мост 3 x 3 x 83 | |
| 5 | 9***6 | Мост 3 x 3 x 92 | |
| 5 | 9***7 | Мост 3 x 3 x 111 | |
| 5 | 9***8 | Мост 3x3x83 | |
| 5 | 9***9 | Мост 3x3x107 | |
| 6 | 9***8 | Подъемный рычаг 2 x 3 x 120 | |
| 6 | 9***9 | Подъемный рычаг 2 x 3 x 142 | |
| 6 | 9***0 | Подъемный рычаг 2 x 3 x 174 | |
| 6 | 9***1 | Подъемный рычаг 2 x 3 x 196 | |
| 6 | 9***2 | Подъемный рычаг 2 x 3 x 212 | |
| 6 | F***0 | Подъемный рычаг 3 x 3 x 120 | |
| 6 | F***7 | Подъемный рычаг 3 x 3 x 156 | |
| 6 | F***3 | Подъемный рычаг 3 x 3 x 196 | |
| 7 | 9***9 | 8 удлинитель подъемного рычага | |
| 7 | 9***0 | Подъемный рычаг | |
| 8 | 9***5 | 1 1/2 шайба | |
| 9 | 9***3 | Шплинт | |
| 10 | 8***0 | 3/8x1 Болт | |
| 11 | 9***8 | Болт | |
| 12 | 8***3 | 3/8 Шайба | |
| 13 | 8***0 | 7/16 Шайба | |
| 14 | 8***2 | 3/8 Гайка | |
| 15 | 9***4 | 1/2 Болт колеса | |
| 16 | 8***7 | Болт | |
| 17 | 8***7 | 1/2 Шайба | |
| 18 | 8***6 | 1/2 Гайка | |
| 19 | 8***7 | Болт | |
| 20 | 8***8 | Болт | |
| 20 | 8***9 | 5/8 x 3 1/2 шестигранный болт | |
| 21 | 8***2 | 1/2 x 4 шестигранный болт | |
| 21 | 8***2 | Болт | |
| 22 | 8***1 | 1/2 x 4 1/2 шестигранный болт | |
| 22 | 8***7 | Болт | |
| 23 | 8***4 | Гайка | |
| 23 | 8***2 | 5/8 Lock Nut | |
| 24 | 8***4 | Гайка | |
| 24 | 8***8 | 5/8 x 1 1/2 шестигранный болт | |
| 25 | 8***5 | Гайка | |
| 25 | 8***2 | 5/8 Lock Nut | |
| 26 | 9***1 | Манжета | |
| 26 | 9***0 | Манжета | |
| 27 | 9***8 | Внутренний конус | |
| 27 | 9***2 | Внутренний конический подшипник | |
| 28 | 9***1 | Внутренняя тарелка подшипника | |
| 28 | 9***2 | Внутренняя манжета | |
| 29 | 1***3 | Крышка на 4 болта | |
| 29 | 9***3 | H411 Узел в сборе | |
| 29 | 9***3 | Волт | |
| 29 | 9***1 | H516 Ступица в сборе | |
| 30 | 9***5 | Наружная тарелка подшипника | |
| 31 | 9***6 | Наружный конический подшипник | |
| 32 | 9***6 | 3/4 I.D. Кольцо стопорное | |
| 33 | 8***4 | 3/4 Гайка шлицевая | |
| 34 | 9***6 | 1/8 x 1 1/2 Чека | |
| 35 | 9***9 | Колпачек | |
| 36 | F***0 | Колесо | |
| 36 | F***0 | 15 x 4 1/2 x 4 Колесо | |
| 37 | 9***8 | Установочная пластина | |
| 37 | 9***6 | Установочная пластина | |
| 37 | 9***7 | Установочная пластина | |
| 38 | 9***8 | K1550 лебедка | |
| 38 | 9***5 | K2550 Лебедка | |
| 39 | 9***6 | Шкив | |
| 40 | 9***3 | Крепление шкива | |
| 40 | 9***4 | Крепление шкива | |
| 41 | 9***0 | Ось | |
| 42 | 9***0 | 1/8x 1 Чека | |
| 43 | 8***6 | 1/2 Гайка | |
| 43 | 8***6 | 5/8 Болт | |
| 44 | 8***7 | 1/2 Шайба | |
| 44 | 8***7 | 5/8 Шайба | |
| 45 | 9***5 | Опорный ролик в сборе | |
| 45 | 9***6 | Опорный ролик в сборе | |
| 46 | 8***0 | Болт | |
| 47 | 8***9 | 5/16 Шайба | |
| 48 | 8***8 | 5/16 Гайка | |
| 49 | 8***7 | 1/2 Шайба | |
| 49 | 8***7 | 5/8 Шайба | |
| 50 | 8***6 | 1/2 Гайка | |
| 50 | 8***6 | 5/8 Болт | |
| 52 | 9***2 | Скоба | |
| 53 | 8***3 | Болт | |
| 53 | 8***7 | 3/8X4 шестигранный болт | |
| 54 | 8***8 | 1/2 Шайба B.S. | |
| 55 | 9***1 | Кронштейн лебедки | |
| 56 | 9***2 | Соединительная пластина | |
| 57 | 8***6 | Болт | |
| 58 | 9***4 | Крестовая распорка, сварная конструкция 2 x 3 x 44 1/2 | |
| 59 | 9***2 | Крестовые пластины 4 x 4 1/2 | |
| 60 | 9***0 | Масленка 1/8 NPT STR | |
| 61 | 8***2 | Болт | |
| 62 | 9***7 | Держатель |
