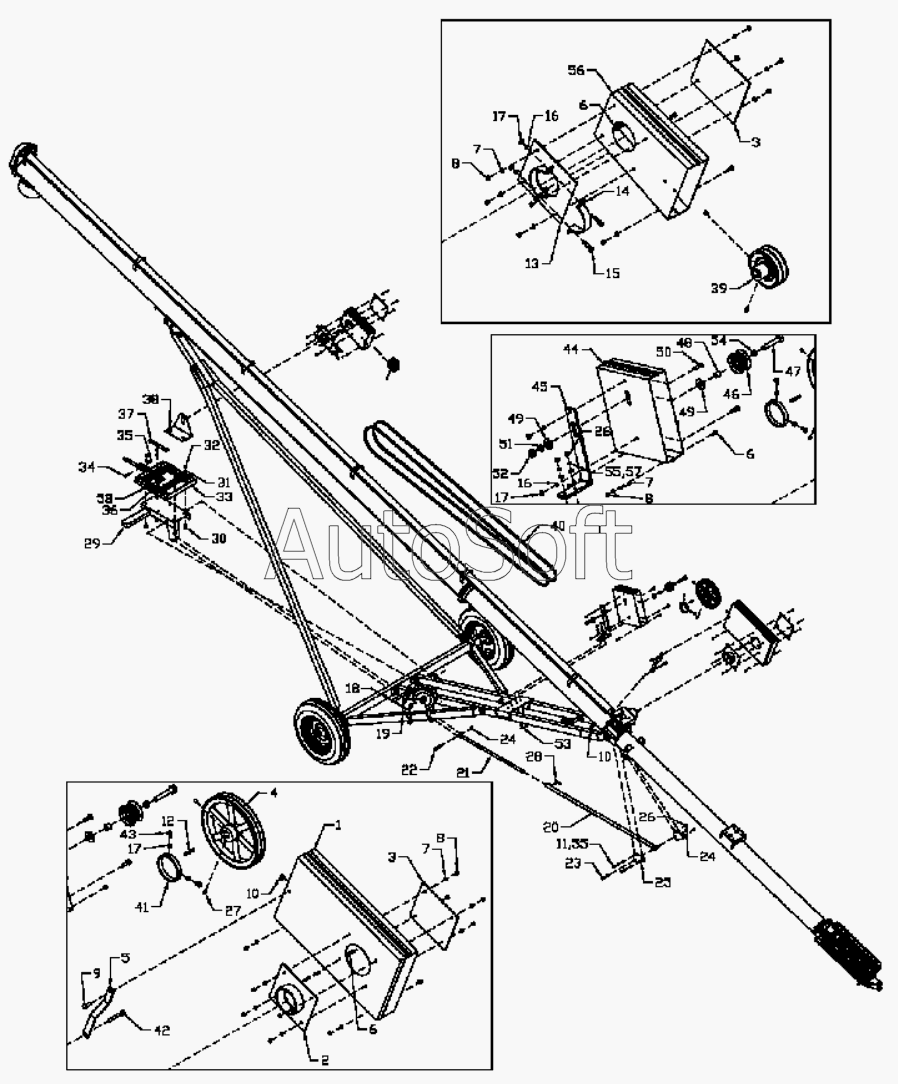

Каталог запасных частей к технике: Клевер ТШ-70-8Э (2010). Привод
1
2
3
3
4
5
6
6
6
7
7
7
8
8
8
9
10
10
11
12
13
14
15
16
16
17
17
17
18
19
20
21
22
23
24
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
49
50
51
52
53
54
55
55
56
57
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 81583 | 8***3 | Болт | |
| 81627 | 8***7 | Болт | |
| 81636 | 8***6 | 1/2 Гайка | |
| 81637 | 8***7 | 1/2 Шайба | |
| 81638 | 8***8 | 1/2 Шайба B.S. | |
| 903588 | 9***8 | Кронштейн натяжителя | |
| 906166 | 9***6 | B-212 клиновидный приводной ремень | |
| 908705 | 9***5 | Внешняя трубка натяжителя, внешний d.1 5/16, длина 96 | |
| 908707 | 9***7 | Внешняя трубка натяжителя, внешний d.1 5/16, длина 111 | |
| 961001 | 9***1 | Фланец | |
| 961002 | 9***2 | B-287 клиновидный приводной ремень | |
| 961003 | 9***3 | B-300 клиновидный приводной ремень | |
| 961187 | 9***7 | Шкив | |
| 961356 | 9***6 | Щиток шкива | |
| 961370 | 9***0 | Щиток | |
| 961376 | 9***6 | Подвесной кронштейн, сварная конструкция | |
| 961378 | 9***8 | Шарнирная ось подвесного кронштейна d.1, длина 13 | |
| 961694 | 9***4 | Трубка натяжителя | |
| 961696 | 9***6 | Кронштейн натяжителя | |
| 961699 | 9***9 | Прокладка | |
| 961898 | 9***8 | B-255 клиновидный приводной ремень | |
| 967044 | 9***4 | Замок | |
| 967911 | 9***1 | Болт | |
| 1 | 9***9 | 12 щиток | |
| 2 | 9***7 | Монтажная пластина | |
| 3 | 9***8 | Монтажная пластина | |
| 4 | 9***7 | 12Шкив | |
| 5 | 9***0 | Поворотный рычаг, длина 10 3/4 | |
| 6 | 8***3 | Болт | |
| 7 | 8***5 | 1/4 Шайба | |
| 8 | 8***4 | 1/4 Гайка | |
| 9 | 8***0 | 3/8x1 Болт | |
| 10 | 8***3 | Гайка | |
| 11 | 9***8 | Болт | |
| 12 | 9***1 | 1/4 x 1/4 x 2 шпонка | |
| 13 | 9***6 | Хомут | |
| 14 | 9***6 | Хомут | |
| 15 | 8***2 | Болт | |
| 16 | 8***9 | 5/16 Шайба | |
| 17 | 8***8 | 5/16 Гайка | |
| 18 | 9***7 | Шарнирная ось подвесного кронштейна d.1, длина 10 1/2 | |
| 19 | 9***4 | 1/4x1-1/2 Штырь | |
| 20 | 9***2 | Трубка натяжителя | |
| 21 | 9***3 | Внутренняя трубка натяжителя, внешний d.1, длина 42 | |
| 22 | 8***7 | Болт | |
| 23 | 8***6 | 1/2 x 2 3/4 шестигранный болт | |
| 24 | 8***4 | Гайка | |
| 25 | 9***2 | Кронштейн натяжителя ремня | |
| 26 | 8***2 | 3/8 Гайка | |
| 27 | 8***3 | 3/8x1 Винт с квадратной головкой | |
| 28 | 9***7 | Винт | |
| 29 | 9***5 | Подвесной кронштейн, сварная конструкция | |
| 30 | 8***0 | 1/2 x 1 1/4 Болт | |
| 31 | 8***7 | 1/2 Шайба | |
| 32 | 8***6 | 1/2 Гайка | |
| 33 | 9***0 | Кронштейн крепления двигателя | |
| 34 | 9***1 | Болт | |
| 35 | 8***3 | Гайка | |
| 36 | 9***3 | Регулирующая штанга | |
| 37 | 9***7 | Прокладка для крепления двигателя | |
| 38 | 9***6 | Кронштейн щитка | |
| 39 | F***9 | 3 1/2 шкив с двойным жёлобом 1 отверстие | |
| 40 | 9***2 | B-201 клиновидный приводной ремень | |
| 41 | 9***3 | Кольцо | |
| 42 | 9***8 | Болт | |
| 43 | 9***7 | Винт | |
| 44 | 9***7 | Щиток натяжителя | |
| 45 | 9***7 | Кронштейн натяжителя | |
| 46 | 9***6 | Натяжной шкив | |
| 47 | 8***9 | 5/8 x 3 1/2 шестигранный болт | |
| 48 | 9***8 | Прокладка, внешний d.0,840, ширина 0,109, длина 3/4 | |
| 49 | 8***8 | 5/8 Flat Washer | |
| 50 | 8***6 | 5/16x1 Болт | |
| 51 | 8***7 | 5/8 Шайба | |
| 52 | 8***6 | 5/8 Болт | |
| 53 | 8***6 | Болт | |
| 54 | 9***0 | Прокладка | |
| 55 | 8***3 | 3/8 Шайба | |
| 56 | 9***5 | 6 щиток шкива | |
| 57 | 8***0 | 7/16 Шайба | |
| 58 | 8***2 | Гайка |
