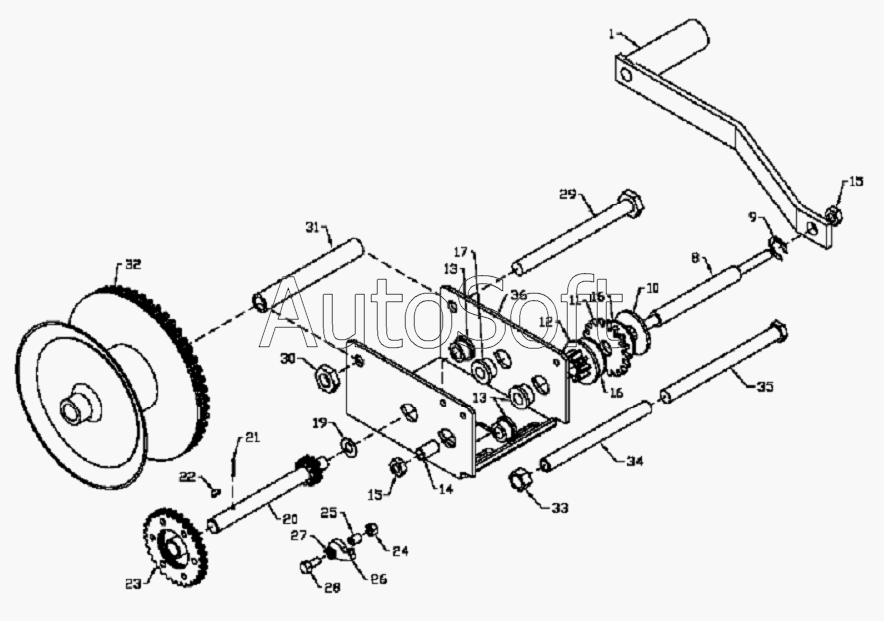

Каталог запасных частей к технике: Клевер ТШ-70-8Э (2010). Лебедка (для всех модификаций)
30
22
23
24
25
26
27
28
29
21
31
32
33
34
35
36
13
13
17
11
8
9
10
1
12
13
14
15
15
16
16
17
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1565S01 | 1***1 | Ведущий вал | |
| 1569S01 | 1***1 | Промежуточный вал | |
| 5621S01 | 5***1 | Держатель троса | |
| 6730S00 | 6***0 | Храповый механизм | |
| 906537 | 9***7 | Набор втулок | |
| 1 | 2***1 | Ручка | |
| 4 | Б***т | Болт | |
| 5 | З***м | Зажим | |
| 6 | Ш***а | Шайба | |
| 7 | Г***а | Гайка | |
| 8 | О***ь | Ось | |
| 9 | С***о | Стопорное кольцо | |
| 10 | Т***к | Тормозной диск | |
| 11 | Х***о | Храповое колесо | |
| 12 | З***о | Зубчатое колесо | |
| 13 | В***а | Втулка | |
| 13 | В***а | Втулка | |
| 14 | П***а | Прокладка | |
| 15 | Г***а | Гайка | |
| 16 | 1***0 | Фрикционный диск | |
| 17 | В***а | Втулка | |
| 17 | В***а | Втулка | |
| 19 | Ш***а | Шайба | |
| 20 | П***ь | Промежуточная ось | |
| 21 | Ц***т | Цилиндрический штифт | |
| 22 | П***а | Полукруглая шпонка | |
| 23 | З***о | Зубчатое колесо | |
| 24 | Г***а | Гайка | |
| 25 | П***а | Прокладка | |
| 26 | С***а | Собачка храпового механизма | |
| 27 | П***а | Пружина | |
| 28 | Б***т | Болт | |
| 29 | Б***т | Болт | |
| 30 | К***а | Контргайка | |
| 31 | В***а | Промежуточная вставка барабана | |
| 32 | Б***н | Барабан в сборе | |
| 33 | К***а | Контргайка | |
| 34 | П***ы | Промежуточная вставка рамы | |
| 35 | Б***т | Болт | |
| 36 | Р***а | Рама |
