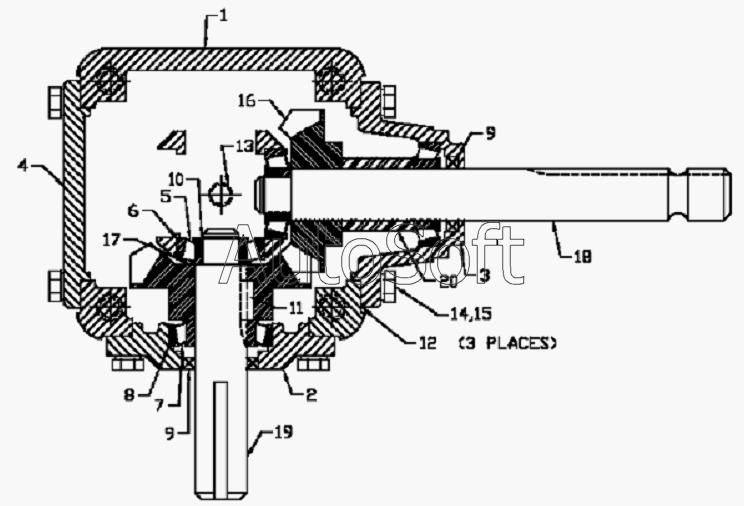

Каталог запасных частей к технике: Клевер ТШ-70-8Э (2010). Конический редуктор ТШ-70-8Э
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 961092 | 9***2 | Редуктор в собранном виде | |
| Прокладка | П***а | Прокладка | |
| Прокладка | П***а | Прокладка | |
| 1 | 9***5 | Корпус | |
| 2 | 9***6 | Крышка подшипника | |
| 3 | 9***7 | Крышка подшипника | |
| 4 | 9***8 | Крышка | |
| 5 | 9***0 | Внутреннее кольцо подшипника | |
| 6 | 9***9 | Наружное кольцо подшипника | |
| 7 | 9***6 | Внутреннее кольцо подшипника | |
| 8 | 9***7 | Наружное кольцо подшипника | |
| 9 | 9***9 | Уплотнение | |
| 10 | 9***0 | Фиксатор | |
| 11 | 9***1 | Шпонка 1/4 квадр., длина 3/4 | |
| 12 | 9***2 | Регулировочная прокладка 0,005 A/R | |
| 13 | 9***8 | Резьбовая заглушка трубы, 1/4 нормальная трубная резьба | |
| 14 | 8***9 | 5/16x3/4 Болт | |
| 15 | 8***9 | 5/16 Шайба | |
| 16 | 9***3 | Зубчатое колесо, скос 90°, 19T | |
| 17 | 9***4 | Прокладка подшипника | |
| 18 | 9***5 | Ось | |
| 19 | 9***6 | Ось | |
| 20 | 9***7 | Прокладка подшипника |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
