Каталог запасных частей к технике: Клевер ТШ-70-8Э (2010). Конический редуктор ТШ-140-8Э, ТШ-280-5Э
9
20
19
19
18
18
17
16
15
15
14
14
13
12
12
12
11
10
8
7
6
5
4
3
2
1

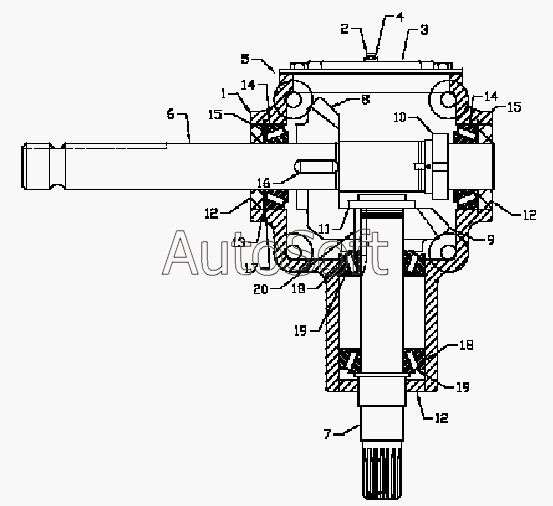

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 24970 | 2***0 | Поперечный вал ТШ-280-5Э | |
| 907207 | 9***7 | Редуктор | |
| BU50510 | B***0 | Редуктор | |
| 1 | B***0 | Литой корпус редуктора | |
| 2 | B***3 | Заглушка | |
| 3 | B***7 | Крышка редуктора | |
| 4 | B***1 | Предохранительный клапан | |
| 5 | B***8 | Уплотнитель редуктора | |
| 6 | B***9 | Поперечный вал ТШ-140-8Э | |
| 7 | B***2 | Зубчатый вал | |
| 8 | B***9 | Коническая зубчатая передача 1 1/2 B | |
| 9 | B***1 | Коническая зубчатая передача 1 3/8 B | |
| 10 | B***8 | Регулировочная гайка | |
| 11 | B***4 | Регулировочная гайка | |
| 12 | B***1 | Сальник | |
| 13 | B***5 | Стопорное кольцо | |
| 14 | B***2 | Наружное кольцо подшипника | |
| 15 | B***1 | Внутреннее кольцо подшипника | |
| 16 | B***9 | Шпонка | |
| 17 | B***X | Набор регулировочных прокладок | |
| 18 | B***7 | Наружное кольцо подшипника | |
| 19 | B***6 | Внутреннее кольцо подшипника | |
| 20 | B***1 | Шпонка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
