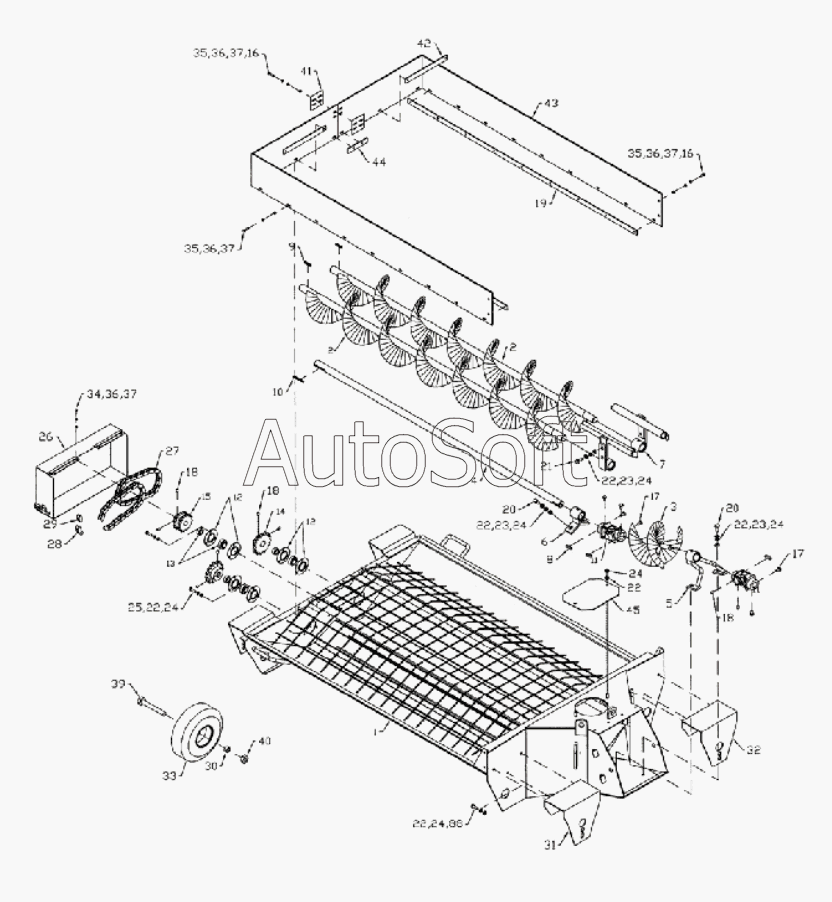

Каталог запасных частей к технике: Клевер ТШВ-140-17 (2010). Приемный бункер
32
22
22
22
22
22
22
23
23
23
23
24
24
24
24
24
24
25
26
27
28
29
30
31
21
33
34
35
35
35
36
36
36
36
37
37
37
37
38
39
40
41
41
11
2
3
4
5
6
7
8
9
10
1
12
12
13
14
15
16
16
17
17
18
18
18
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***6 | Бункер | |
| 2 | 9***8 | Внешний колонок | |
| 3 | 9***2 | Центральный колонок | |
| 4 | 9***1 | Центральный колонковый вал | |
| 5 | 9***0 | Держатель центрального колонка | |
| 6 | 9***2 | Центральный держатель вала | |
| 7 | 9***4 | Держатель внешнего колонка | |
| 8 | 9***0 | Шплинт 5/16 x 1-3/8 | |
| 9 | 9***6 | Шплинт внешнего цепного колеса 1/4 x 1-1/2 | |
| 10 | 9***9 | Шплинт внутреннего цепного колеса 1/4 x 2-1/2 | |
| 11 | 9***7 | Универсальный шарнир | |
| 12 | 9***7 | Пара фланцевых подшипников | |
| 13 | 9***8 | 1 1/4 подшипник | |
| 14 | 9***2 | Цепное колесо 17T #60 1 1/4 диаметр | |
| 15 | 9***2 | Цепное колесо 14T #60 1 1/4 диаметр | |
| 16 | 8***6 | 5/16 Шайба | |
| 17 | 8***7 | 3/8 x 3/4 Винт с квадратной головкой | |
| 18 | 8***0 | 3/8 x 3/8 установочный винт патрубка | |
| 19 | 9***0 | Резиновый усилитель 1 x 57-1/4 | |
| 20 | 8***1 | 3/8x1 1/4 Болт | |
| 21 | 8***2 | 3/8 x 1-1/2 шестигранный болт | |
| 22 | 8***3 | 3/8 Шайба | |
| 23 | 8***0 | 7/16 Шайба | |
| 24 | 8***2 | 3/8 Гайка | |
| 25 | 8***0 | 3/8x1 Болт | |
| 26 | 9***4 | Защита цепи | |
| 27 | 9***0 | Цепь #60H x 31L включая соединитель и противовес | |
| 28 | 9***9 | Соединительная вставка #60 | |
| 29 | 9***8 | цепь #60 смещенное соединение | |
| 30 | 9***9 | Прокладка 1 O.D. x 1-1/2 | |
| 31 | 9***5 | Стандартная колесная крепежная скоба 9 x 17-7/8 x 7 Ga - левая | |
| 32 | 9***6 | Стандартная колесная крепежная скоба 9 x 17-7/8 x 7 Ga - правая | |
| 33 | 9***4 | Колесо с покрышкой 4.10/3.50 | |
| 34 | 8***5 | 1/4x3/4 Болт | |
| 35 | 8***7 | 1/4x1 Болт | |
| 36 | 8***1 | 3/4 Шайба | |
| 37 | 8***4 | 1/4 Гайка | |
| 38 | 8***0 | 3/8x1 Болт | |
| 39 | 8***4 | 3/4 x 5-1/2 шестигранный болт | |
| 40 | 8***5 | Гайка | |
| 41 | 9***3 | Резиновая соединительная пластина |
