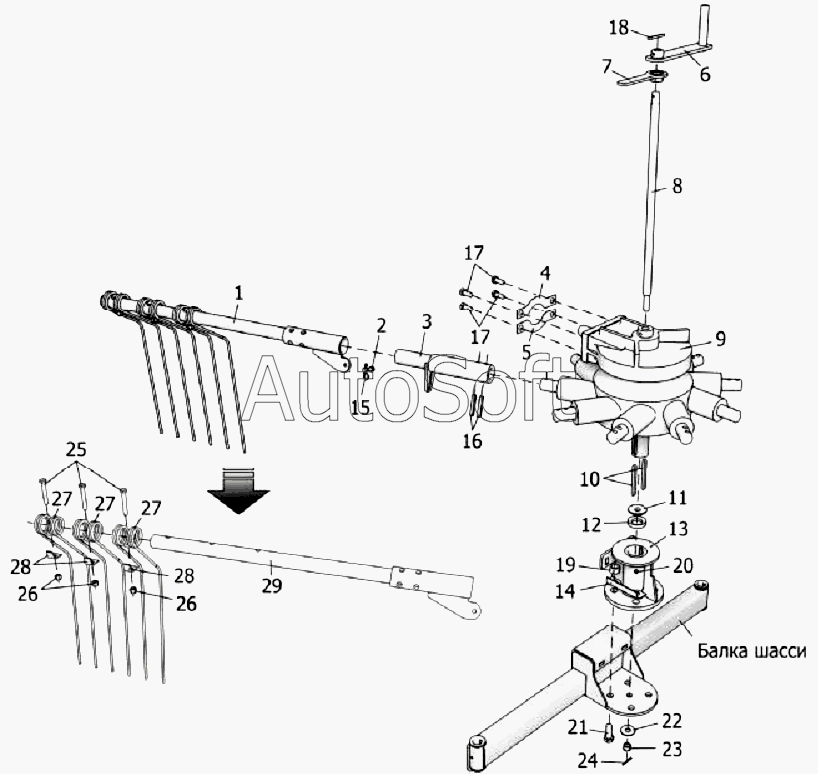

Каталог запасных частей к технике: Клевер ГРН-350 "Kolibri" (2011). Ротор
15
29
28
28
27
27
27
26
26
25
24
23
22
21
20
19
18
17
17
16
1
14
13
12
11
10
9
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Г***0 | Граблина | |
| 2 | К***6 | Фиксатор | |
| 3 | Г***А | Кронштейн | |
| 4 | Г***1 | Шайба стопорная | |
| 5 | Г***1 | Шайба стопорная | |
| 6 | 1***0 | Рукоятка | |
| 7 | Г***0 | Рукоятка | |
| 8 | Г***А | Шпилька | |
| 9 | 1***О | Редуктор | |
| 9 | R***X | Редуктор | |
| 10 | 1***0 | Шпонка | |
| 11 | Г***4 | Шайба сферическая | |
| 12 | Г***5 | Шайба сферическая | |
| 13 | Г***А | Опора | |
| 14 | Г***1 | Пластина стопорная | |
| 15 | 2***9 | Шплинт ОСТ 23.2.2-79 | |
| 16 | А***2 | Штифт | |
| 17 | М***9 | Болт | |
| 18 | 6***9 | Шплинт | |
| 19 | I***8 | Гайка | |
| 20 | 1***р | Масленка | |
| 21 | М***9 | Болт | |
| 22 | С***9 | Шайба | |
| 23 | М***9 | Гайка | |
| 24 | 4***9 | Шплинт | |
| 25 | М***9 | Болт | |
| 26 | М***Н | Гайка | |
| 27 | Г***1 | Граблина | |
| 28 | Г***1 | Фиксатор | |
| 29 | Г***0 | Кронштейн |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
