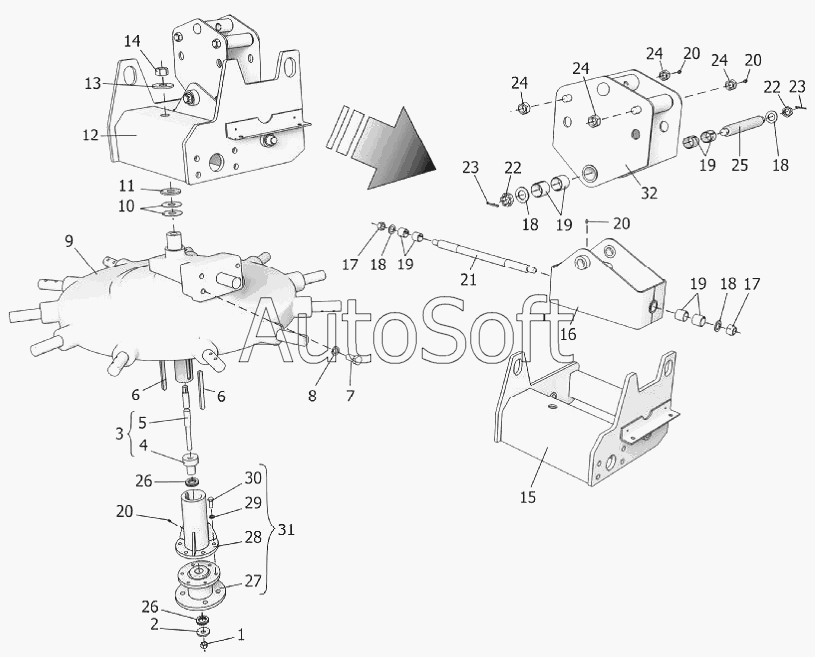

Каталог запасных частей к технике: Клевер ГРП-810 "Kolibri Duo" (2011). Ротор ГРП-811.05.00.050А-01 (левый)
17
17
32
31
30
29
28
27
26
26
25
24
24
24
24
23
23
22
22
21
20
20
20
20
19
19
19
19
18
18
18
18
1
16
15
14
13
12
11
10
9
8
7
6
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | I***8 | Гайка | |
| 2 | Г***4 | Шайба упорная | |
| 3 | Г***0 | Штырь | |
| 4 | Г***2 | Втулка | |
| 5 | Г***3 | Штырь | |
| 6 | 1***0 | Шпонка | |
| 7 | М***9 | Болт | |
| 8 | 1***9 | Шайба | |
| 9 | 1***T | Редуктор левый | |
| 10 | Г***1 | Шайба | |
| 11 | 2***9 | Шайба | |
| 12 | Г***1 | Подвеска | |
| 13 | 2***9 | Шайба | |
| 14 | М***9 | Гайка | |
| 15 | Г***1 | Кронштейн | |
| 16 | Г***1 | Кронштейн | |
| 17 | I***8 | Гайка | |
| 18 | С***9 | Шайба | |
| 19 | 3***U | Втулка ГОСТ28773-90 | |
| 20 | 1***6 | Масленка | |
| 21 | Г***4 | Ось | |
| 22 | М***9 | Гайка | |
| 23 | 4***9 | Шплинт | |
| 24 | М***9 | Гайка | |
| 25 | Г***3 | Ось | |
| 26 | 8***Н | Подшипник | |
| 27 | Г***А | Фланец | |
| 28 | Г***А | Втулка | |
| 29 | 1***9 | Шайба | |
| 30 | М***9 | Болт | |
| 31 | Г***А | Втулка | |
| 32 | Г***1 | Кронштейн |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
