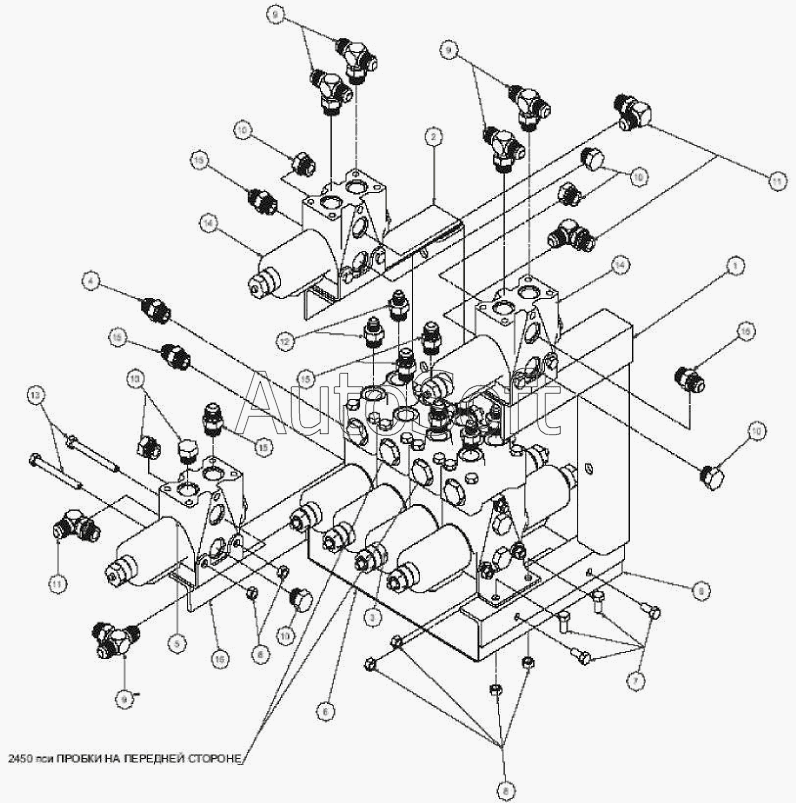

Каталог запасных частей к технике: Клевер ТПР-11 (2010). Группа клапанов в сборе (конфигурация с открытым центром)
1
2
3
4
5
6
6
7
8
8
9
9
9
10
10
10
10
10
11
11
12
13
14
14
15
15
15
15
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***0 | СВАРНОЙ УЗЕЛ ГРУППЫ КЛАПАНОВ ЛЕВ. | |
| 2 | С***0 | СВАРНОЙ УЗЕЛ ГРУППЫ КЛАПАНОВ ПРАВ. | |
| 3 | В***0 | НАПРАВЛЯЮЩИЙ КЛАПАН PPS В СБ. 122214 | |
| 4 | Е***0 | ДРОССЕЛЬ 0.25 ДИАМ. | |
| 5 | А***0 | КЛАПАН С ОТКР. ЦЕНТРОМ В СБ. | |
| 6 | Е***0 | ОСНОВАНИЕ БЛОКА РАСПРЕДЕЛИТЕЛЕЙ | |
| 7 | 8***9 | 5/16x3/4 Болт | |
| 8 | 8***2 | 5/16 стопорная гайка | |
| 9 | 8***7 | Т-ДЕТАЛЬ 1/2 МЛС X 3/4 MORB | |
| 10 | 8***1 | КРЫШКА 3/4 MORB STL721-FS0-08 | |
| 11 | 8***4 | КОЛЕНО 90 3 4 MORB X 3/4 MJIC | |
| 12 | 8***7 | ПЕРЕХОДНИК STR 3/4 MORB X 9/16 МJIC | |
| 13 | 8***2 | Болт | |
| 14 | В***0 | ПОСЛЕД.-ПАРАЛЛ. КЛАПАН | |
| 15 | Я***0 | ПЕРЕХОДНИК STR 3/4 MORB X 3/4 МJIC | |
| 16 | С***0 | СВАРНОЙ УЗЕЛ С ОТКР. ЦЕНТРОМ |
