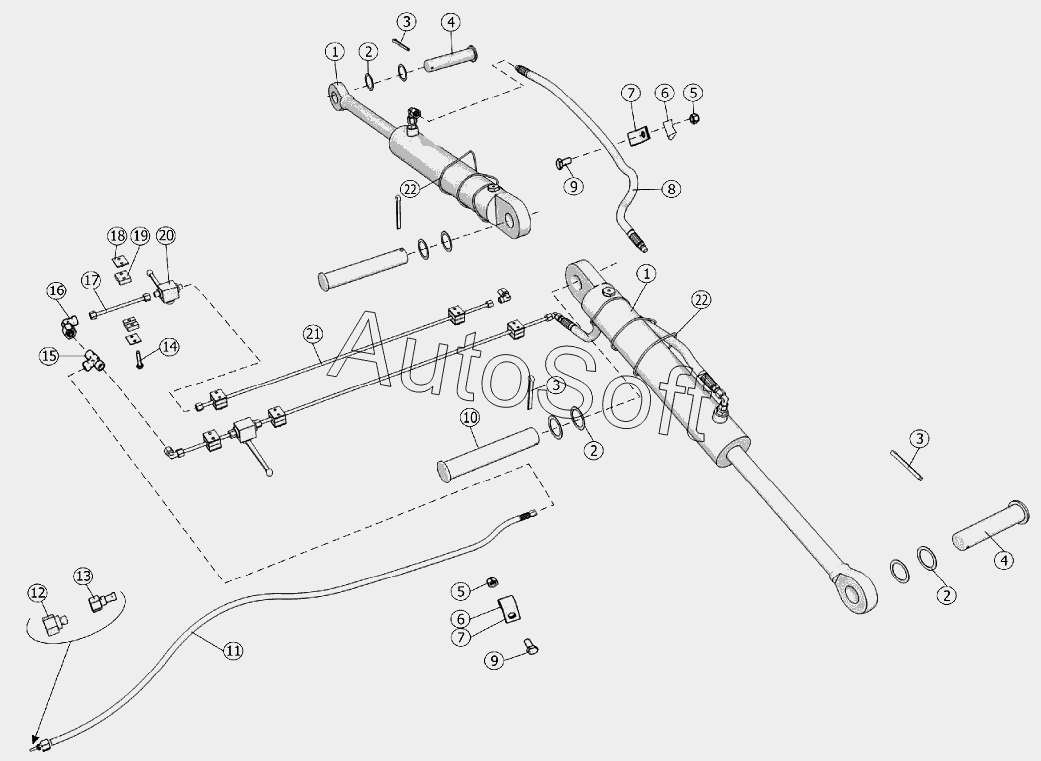

Каталог запасных частей к технике: Клевер ГРП-815 (2013). Установка гидрооборудования ГРП-815.09.00.000
12
22
22
21
20
19
18
17
16
15
14
13
1
1
11
10
9
9
8
7
7
6
6
5
5
4
4
3
3
3
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Г***0 | Гидроцилиндр | |
| 2 | Г***1 | Шайба | |
| 3 | Ш***9 | Шплинт 8x80.019 | |
| 4 | О***5 | Ось 6-40b12x180.45.Ц15 | |
| 5 | П***1 | Прокладка | |
| 6 | Г***6 | Гайка М8-6Н.6.016 | |
| 7 | 5***0 | Скоба | |
| 8 | 8***0 | Рукав высокого давления | |
| 9 | Б***9 | Болт М8-6gx20.88.019 | |
| 10 | Г***1 | Ось | |
| 11 | 8***0 | Рукав высокого давления | |
| 12 | Н***0 | Корпус правый в сборе | |
| 13 | К***0 | Штуцер проходной | |
| 14 | S***0 | Винт с шестигранной головкой | |
| 15 | T***L | Т-образное резьбовое соединение | |
| 16 | V***L | Регулируемое угловое соединение | |
| 17 | Г***1 | Маслопровод | |
| 18 | S***L | Пластина для перекрытия | |
| 19 | S***P | Скоба | |
| 20 | B***6 | Кран шаровый | |
| 21 | Г***0 | Маслопровод | |
| 22 | Р***5 | Хомут |
