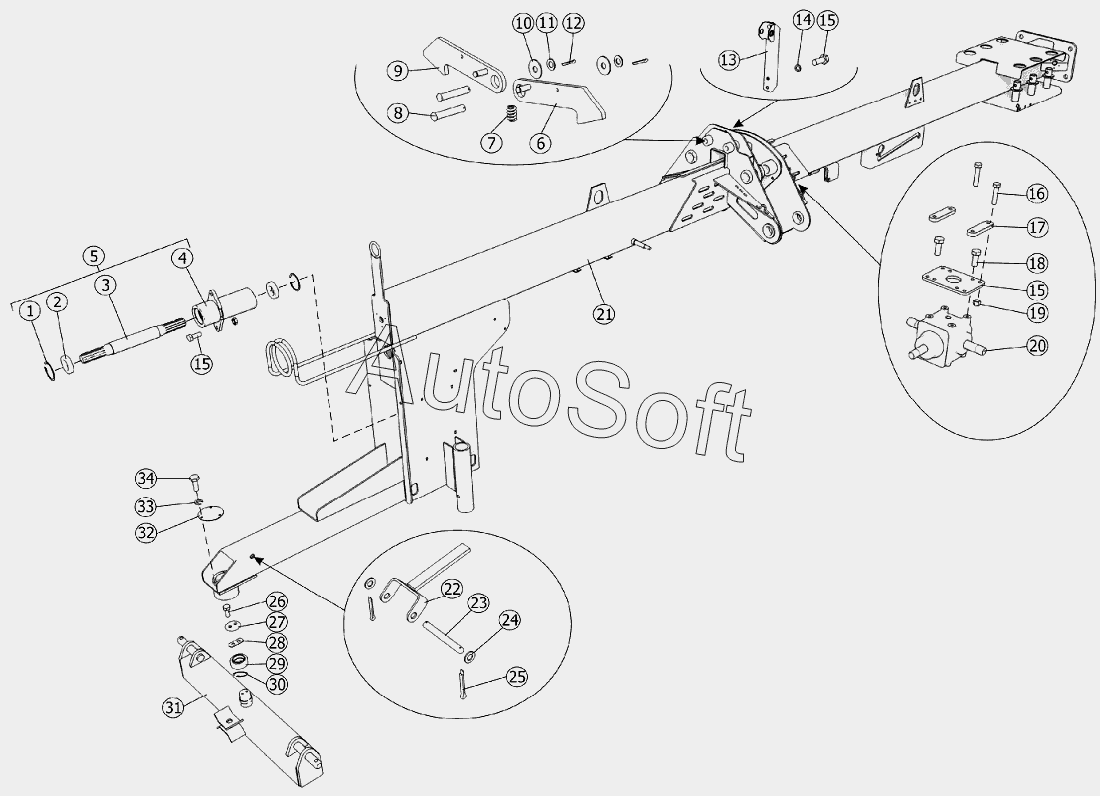

Каталог запасных частей к технике: Клевер ГРП-815 (2013). Балка средняя ГРП-815.01.02.000
27
19
20
21
22
23
24
25
26
18
28
29
30
31
32
33
34
10
2
3
4
5
6
7
8
9
1
11
12
13
14
15
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***8 | Кольцо С68 | |
| 2 | 1***8 | 160108 | |
| 3 | Г***4 | Вал | |
| 4 | Г***0 | Корпус | |
| 5 | Г***0 | Привод | |
| 6 | Г***0 | Зацеп | |
| 7 | К***А | Пружина | |
| 8 | О***р | Ось6-20b12x110.35.Ц9хр | |
| 9 | Г***1 | Зацеп | |
| 10 | Ш***9 | Шайба 20.01.019 | |
| 11 | Ш***9 | Шайба А.20.01.019 | |
| 12 | Ш***9 | Шплинт 5x40.019 | |
| 13 | Г***0 | Кронштейн | |
| 14 | Ш***9 | Шайба 12T 65Г019 | |
| 15 | Б***9 | Болт М12-6gx30.88.019 | |
| 16 | Б***9 | Болт М12-6gx55.88.019 | |
| 17 | Г***1 | Накладка | |
| 18 | Г***5 | Кронштейн | |
| 19 | Г***9 | Гайка М12-6Н.6.019 | |
| 20 | 1***L | Редуктор | |
| 21 | Г***0 | Балка средняя | |
| 22 | Г***0 | Опора | |
| 23 | О***р | Ось2-16Ы2х140.35.Ц9хр | |
| 24 | Ш***9 | Шайба C.16.01.019 | |
| 25 | Ш***9 | Шплинт 4x32.019 | |
| 26 | Б***9 | Болт М8-6gx20.88.019 | |
| 27 | Г***9 | Пластина стопорная | |
| 28 | Г***6 | Шайба | |
| 29 | Ш***К | ШСП40К | |
| 30 | К***2 | Кольцо С62 | |
| 31 | Г***0 | Поперечная балка | |
| 32 | Г***5 | Крышка | |
| 33 | Ш***9 | Шайба 6T 65Г019 | |
| 34 | Б***9 | Болт М6-6gx16.88.019 |
