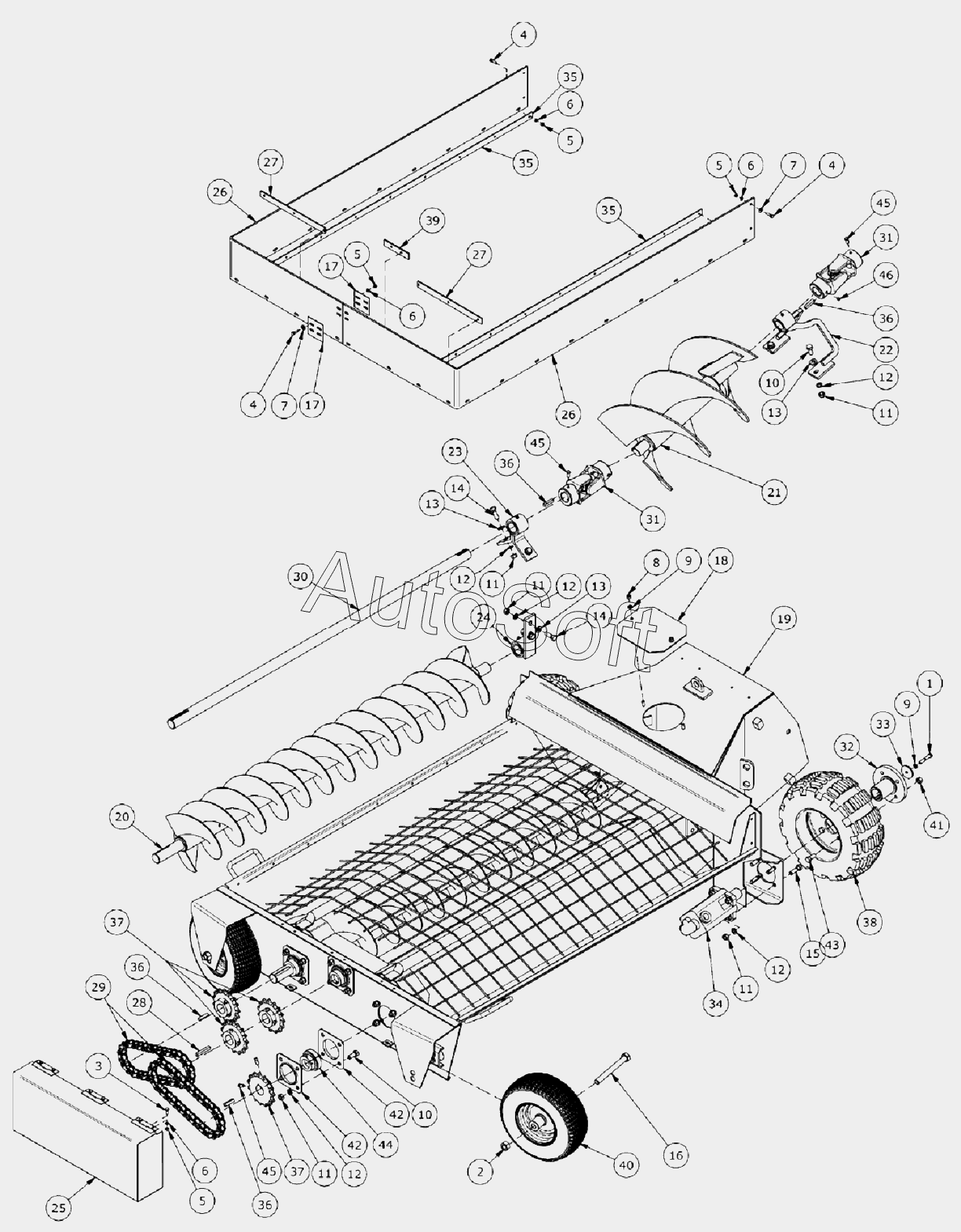

Каталог запасных частей к технике: Клевер ТШВ-400-23 (2013). Большой шнековый лоток бункера
36
36
36
36
25
26
26
27
27
28
29
30
31
31
32
33
34
35
35
35
24
37
37
38
39
40
41
42
42
43
44
45
45
45
46
13
13
13
2
3
4
4
4
5
5
5
5
6
6
6
6
7
7
8
9
9
10
10
11
11
11
11
11
12
12
12
12
12
1
14
14
15
16
17
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***8 | 3/8dm x 2-1/4dm Шестигранный болт | |
| 2 | 8***5 | Гайка | |
| 3 | 8***5 | 1/4x3/4 Болт | |
| 4 | 8***7 | 1/4x1 Болт | |
| 5 | 8***4 | 1/4 Гайка | |
| 6 | 8***5 | 1/4 Шайба | |
| 7 | 8***6 | 5/16 Шайба | |
| 8 | 8***2 | 3/8 Гайка | |
| 9 | 8***3 | 3/8 Шайба | |
| 10 | 8***0 | 1/2 x 1 1/4 Болт | |
| 11 | 8***6 | 1/2 Гайка | |
| 12 | 8***7 | 1/2 Шайба | |
| 13 | 8***8 | 1/2 S.A.E. Шайба | |
| 14 | 8***7 | Болт | |
| 15 | 8***3 | 1/2 x 1 3/4 Болт | |
| 16 | 9***5 | 3/4dm x 7dm Ось болтов класса прочности 5 | |
| 17 | 9***3 | Резиновая соединительная пластина | |
| 18 | 9***4 | Верхняя очищающая крышка | |
| 19 | 9***3 | Бункер | |
| 20 | 9***0 | Внешний шнек | |
| 21 | 9***8 | Вал центрального шнека | |
| 22 | 9***9 | Держатель центрального шнека | |
| 23 | 9***3 | Задний держатель центрального шнека | |
| 24 | 9***7 | Держатель внешнего шнека | |
| 25 | 9***1 | Защитная крышка цепи бункера | |
| 26 | 9***8 | 1/4' Резиновая кромка 7dm x 82-1/2dm | |
| 27 | 9***9 | Резиновй усилитель задней части 1dm x 13dm | |
| 28 | 9***1 | Ключ 3/8dm Sq x 2-5/8dm Lg | |
| 29 | 9***2 | Цепь №80 x 34 звена, включая соединитель | |
| 30 | 9***3 | Центральный приводной вал 1-1/2dm x 59-7/8dm Lg | |
| 31 | 9***2 | Универсальное соединение 1-1/2dm оба конца со шпоночной канавкой 3/8dm | |
| 32 | 9***9 | Ступица тягача | |
| 33 | 9***0 | Плоская шайба 2dm OD x 13/32dm ID x 7 Ga | |
| 34 | 9***3 | Гидравлический двигатель 169-0093-001 | |
| 35 | 9***0 | Резиновый усилитель 1 x 57-1/4 | |
| 36 | 9***5 | Ключ 3/8dm Sq x 1-3/4dm Lg | |
| 37 | 9***9 | Звездочка | |
| 38 | 9***0 | Шина с колесом13/500x6 4PL | |
| 39 | 9***4 | Пластинка резинового усилителя | |
| 40 | 9***1 | Шина с колесом13/500x6 4PL | |
| 41 | 9***5 | 1/2dm Стопорная гайка | |
| 42 | 9***0 | Фланец | |
| 43 | 9***4 | 1/2 Болт колеса | |
| 44 | 9***7 | Подшипник | |
| 45 | 9***8 | 3/8 x 3/4 квадратный установочный винт | |
| 46 | 9***9 | 3/8x3/8 Винт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
