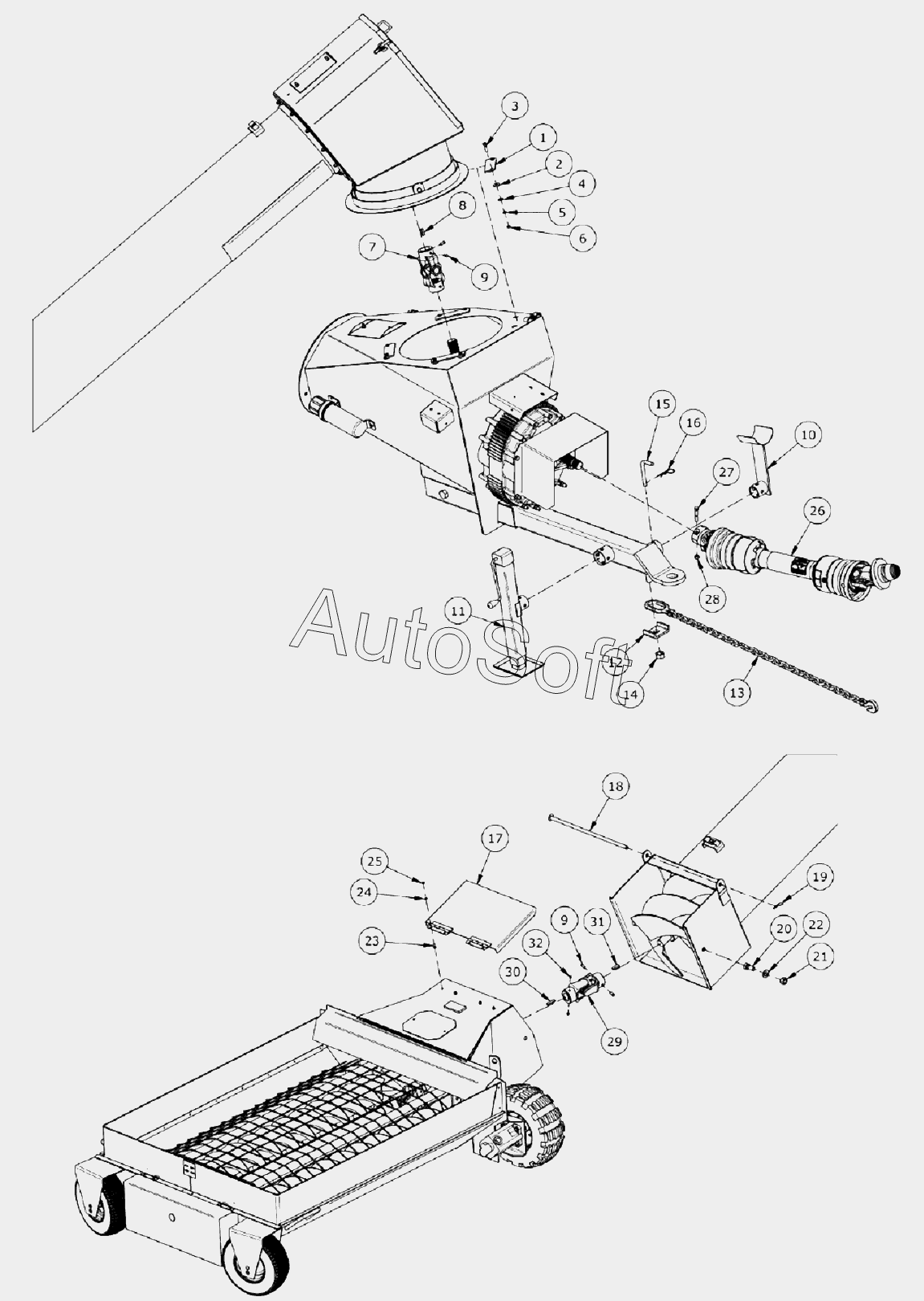

Каталог запасных частей к технике: Клевер ТШВ-400-23 (2013). Бункер. Шнек
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***3 | Зажимная скоба | |
| 2 | 9***4 | 1-1/4 OD 13/32 ID шайба | |
| 3 | 8***2 | 3/8 x 1-1/2 шестигранный болт | |
| 4 | 9***1 | 3/8 Шайба | |
| 5 | 8***3 | 3/8 Шайба | |
| 6 | 8***2 | 3/8 Гайка | |
| 7 | 9***8 | Универсальное соединение | |
| 8 | 9***4 | Ключ 3/8dm x 3/8dm x 1-1/4dm | |
| 9 | 9***8 | 3/8 x 3/4 квадратный установочный винт | |
| 10 | 9***9 | Держатель ВОМ | |
| 11 | 9***5 | Опора | |
| 12 | 9***0 | Кронштейн цепочки безопасности | |
| 13 | 9***4 | Крюк и цепочка безопасности в сборе | |
| 14 | 9***8 | 1dm Стопорная гайка | |
| 15 | 9***3 | Стопорный штифт | |
| 16 | 1***9 | Штифт | |
| 17 | 9***5 | Крышка цапфы | |
| 18 | 9***7 | Шарнир крышки цапфы | |
| 19 | 1***0 | Зажимная скоба штифта #7 | |
| 20 | 9***7 | 3/4 x 1-5/8 болт | |
| 21 | 8***5 | Гайка | |
| 22 | 8***0 | 3/4 SAE плоская шайба, 70 | |
| 23 | 8***5 | 1/4x3/4 Болт | |
| 24 | 8***5 | 1/4 Шайба | |
| 25 | 8***4 | 1/4 Гайка | |
| 26 | F***0 | Вал ВОМ CV 20/21 шпонка | |
| 27 | 8***6 | 1/2 x 2 3/4 шестигранный болт | |
| 28 | 8***4 | Гайка | |
| 29 | 9***2 | Универсальное соединение 1-1/2dm оба конца со шпоночной канавкой 3/8dm | |
| 30 | 9***5 | Ключ 3/8dm Sq x 1-3/4dm Lg | |
| 31 | 9***9 | Ключ 3/8dm x 3/8dm x 1-1/2dm | |
| 32 | 9***9 | 3/8x3/8 Винт |
