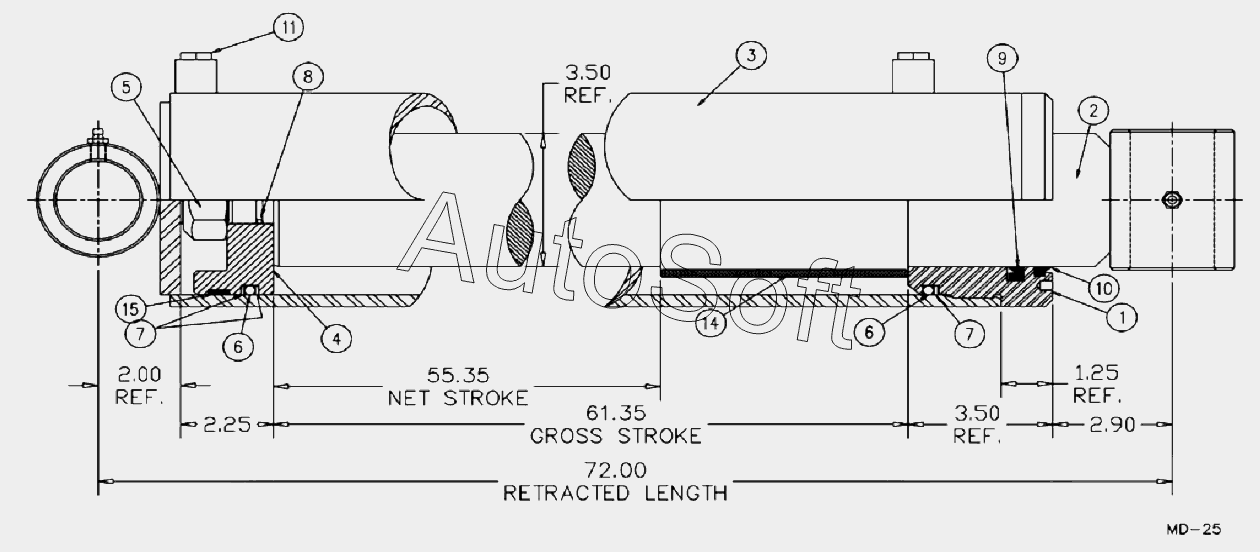

Каталог запасных частей к технике: Клевер ТШВ-400-23 (2013). Цилиндр 5.00 x 55.35
1
2
3
4
5
6
6
7
7
8
9
10
11
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***3 | 5.0 Диаметр. Торцевая крышка | |
| 2 | 1***7 | Сварная конструкция вала 3.5 OD x 70.00 Lg | |
| 3 | 2***9 | 5.0 диаметр. Сварная конструкция трубы | |
| 4 | 1***8 | 5.0 Диаметр. Поршень | |
| 5 | 3***7 | Контргайка 1.25 UNF | |
| 6 | 3***5 | Уплотнительное кольцо 4.50 ID x 5.00 OD x | |
| 7 | 3***5 | Предохранитель 4.50 ID x 5.00 OD x 0.085 | |
| 8 | 3***4 | Уплотнительное кольцо 1.00 ID x 1.25 OD Buna | |
| 9 | 1***0 | Кольцевое уплотнение с U-образным сечением 4.25 OD x 3.50 ID x 0.375 | |
| 10 | 1***9 | Грязесъемная манжета 3.50 ID x 4.00 OD x 0.25 | |
| 11 | 3***1 | Заглушка 3/4 MORB Стальная | |
| 12 | 2***0 | Клеймо гидроцилиндра | |
| 13 | 1***0 | Контрольная пластина JBI/FK Серийный № | |
| 14 | 1***9 | Стопорная трубка 6.00 Lg | |
| 15 | 3***6 | Кольцо износа 5.00 OD x 4.75 ID x 0.500 W |
