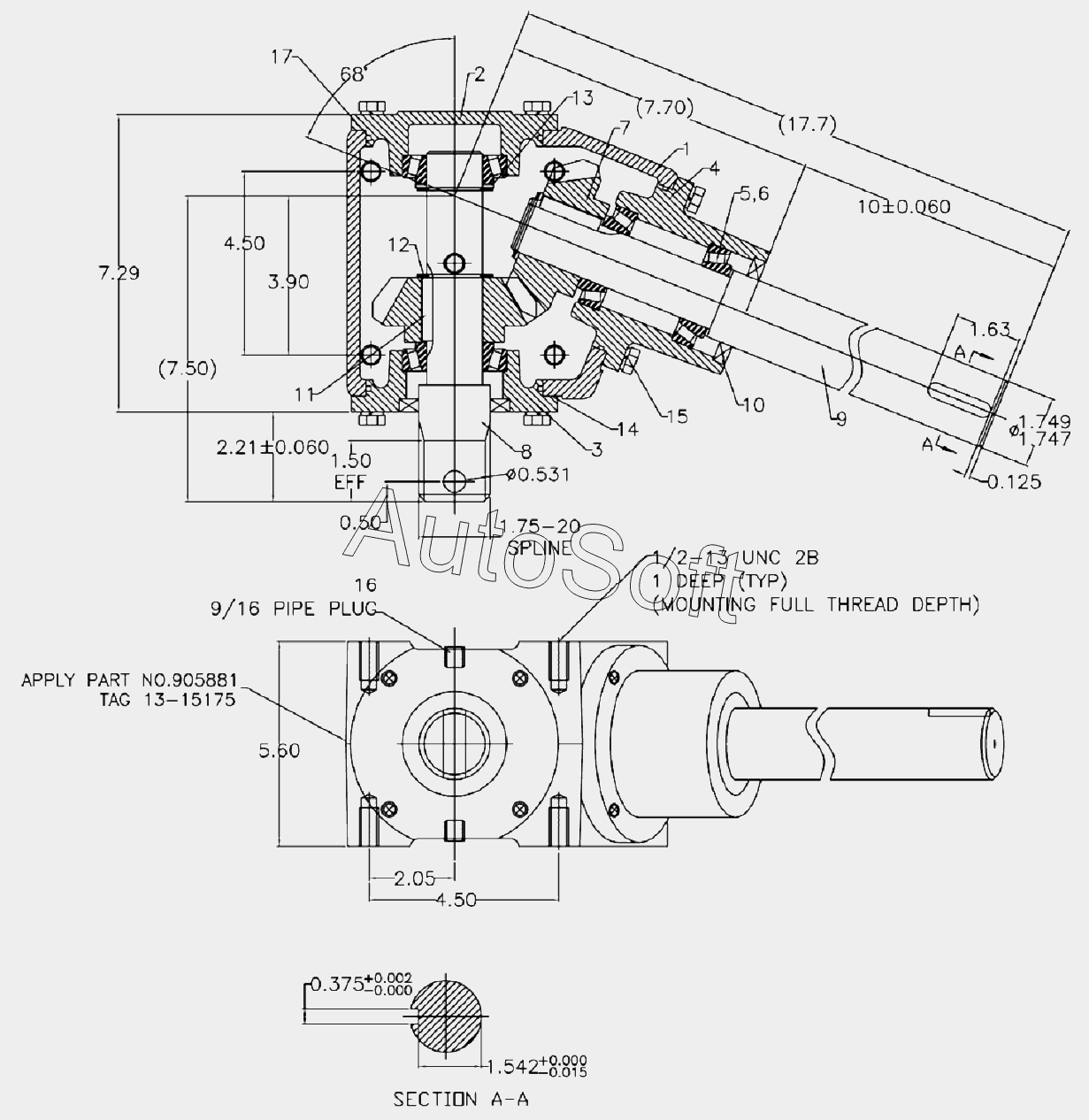

Каталог запасных частей к технике: Клевер ТШВ-400-23 (2013). Редуктор приемного шнека
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 905881 | 9***1 | Редуктор в сборе | |
| 1 | 9***3 | Корпус | |
| 2 | 9***5 | Наконечник | |
| 3 | 9***6 | Наконечник | |
| 4 | 9***7 | Втулка | |
| 5 | 9***8 | Внутренний конус | |
| 6 | 9***2 | Внутренняя манжета | |
| 7 | 9***2 | Шестерня, DP 4,23 зубов 17 | |
| 8 | 9***8 | Вал, крестовина | |
| 9 | 9***9 | Вал, втулка | |
| 10 | 9***0 | Манжета | |
| 11 | 9***1 | Квадратный шплинт, 5/16dm x 1.61dm | |
| 12 | 9***9 | Упорное кольцо | |
| 13 | 9***8 | Прокладка | |
| 14 | 9***5 | Сальник | |
| 15 | 9***4 | Винт с колпачком, 3/8dm - 16UNC x 1.00dm | |
| 16 | 9***8 | Резьбовая заглушка трубы, 1/4 нормальная трубная резьба | |
| 17 | 9***5 | Уплотнительное кольцо, 105мм x 3.1 |
