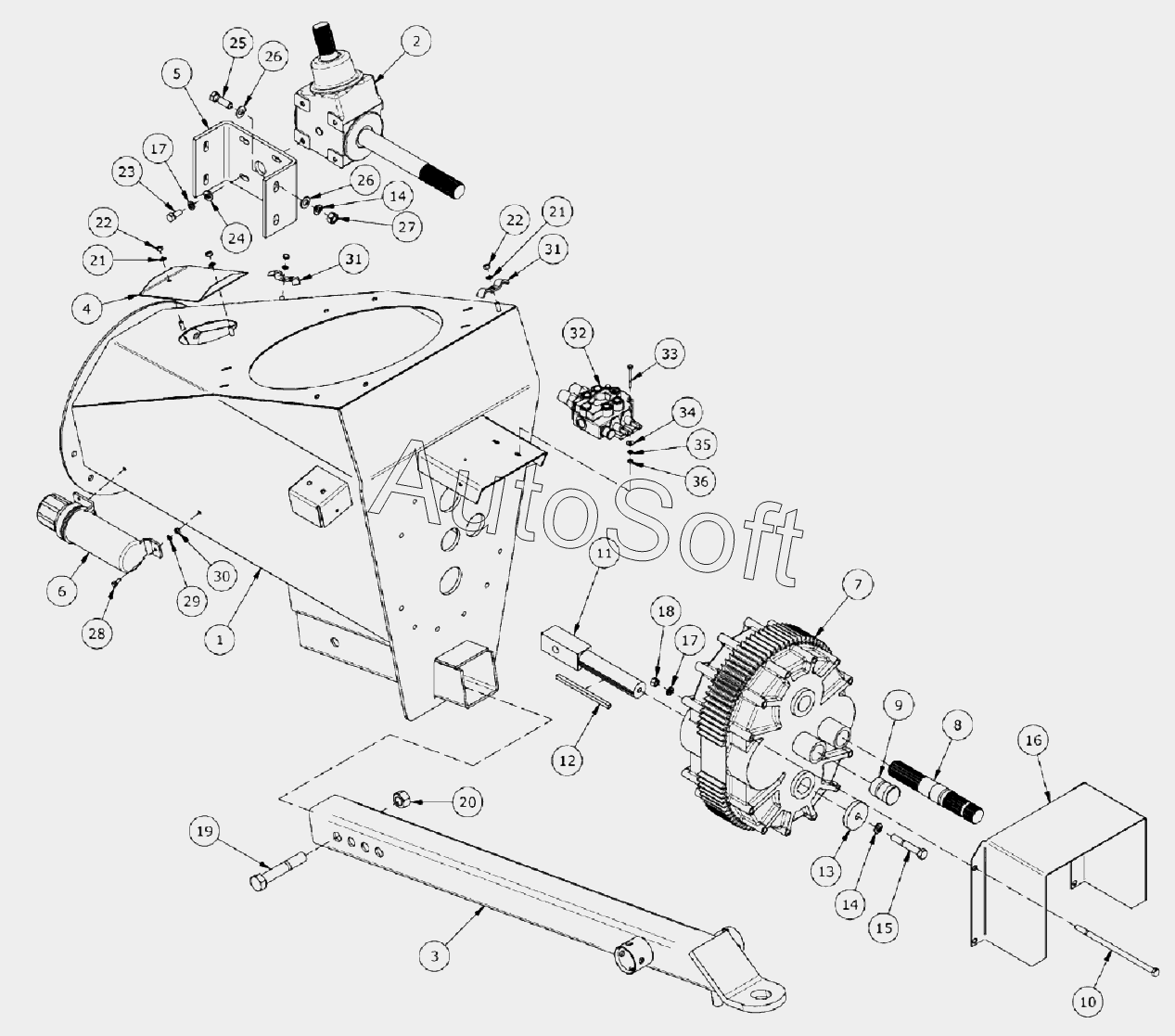

Каталог запасных частей к технике: Клевер ТШВ-400-23 (2013). Приемный бокс
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
17
18
19
20
21
21
22
22
23
24
25
26
26
27
28
29
30
31
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***1 | Приемный бокс | |
| 2 | 9***2 | Редуктор | |
| 3 | 9***7 | Сница | |
| 4 | 9***3 | Приемный шнек и очищающая крышка приемного бокса | |
| 5 | 9***7 | Держатель редуктора | |
| 6 | 9***7 | Держатель | |
| 7 | 9***2 | M2000 Геликоидальный редуктор | |
| 8 | 9***3 | M2000 Короткий шлицевой вал | |
| 9 | 9***0 | Заглушка | |
| 10 | 9***8 | 1/2dm x 11dm Шестигранный болт | |
| 11 | 9***0 | Ведущий вал | |
| 12 | 9***1 | Ключ 3/8dm x 3/8dm x 7-3/8dm | |
| 13 | 9***3 | Шайба приемного бокса | |
| 14 | 8***7 | 5/8 Шайба | |
| 15 | 8***1 | 5/8x4 Болт | |
| 16 | 9***4 | Ограждение ВОМ | |
| 17 | 8***7 | 1/2 Шайба | |
| 18 | 8***6 | 1/2 Гайка | |
| 19 | 9***9 | 1dm x 6dm Шестигранный болт | |
| 20 | 9***8 | 1dm Стопорная гайка | |
| 21 | 8***3 | 3/8 Шайба | |
| 22 | 8***2 | 3/8 Гайка | |
| 23 | 8***0 | 1/2 x 1 1/4 Болт | |
| 24 | 8***8 | 1/2 S.A.E. Шайба | |
| 25 | 8***9 | 5/8dm x 2dm Шестигранный болт | |
| 26 | 8***9 | 5/8dm Плоская шайба SAE | |
| 27 | 8***6 | 5/8 Болт | |
| 28 | 8***9 | 5/16x3/4 Болт | |
| 29 | 8***9 | 5/16 Шайба | |
| 30 | 8***8 | 5/16 Гайка | |
| 31 | 9***8 | Зажим шланга | |
| 32 | 9***3 | Моноблок 2-х золотникового клапана | |
| 33 | 9***3 | 1/4dm x 2-1/2dm Шестигранный болт | |
| 34 | 8***6 | 5/16 Шайба | |
| 35 | 8***5 | 1/4 Шайба | |
| 36 | 8***4 | 1/4 Гайка |
