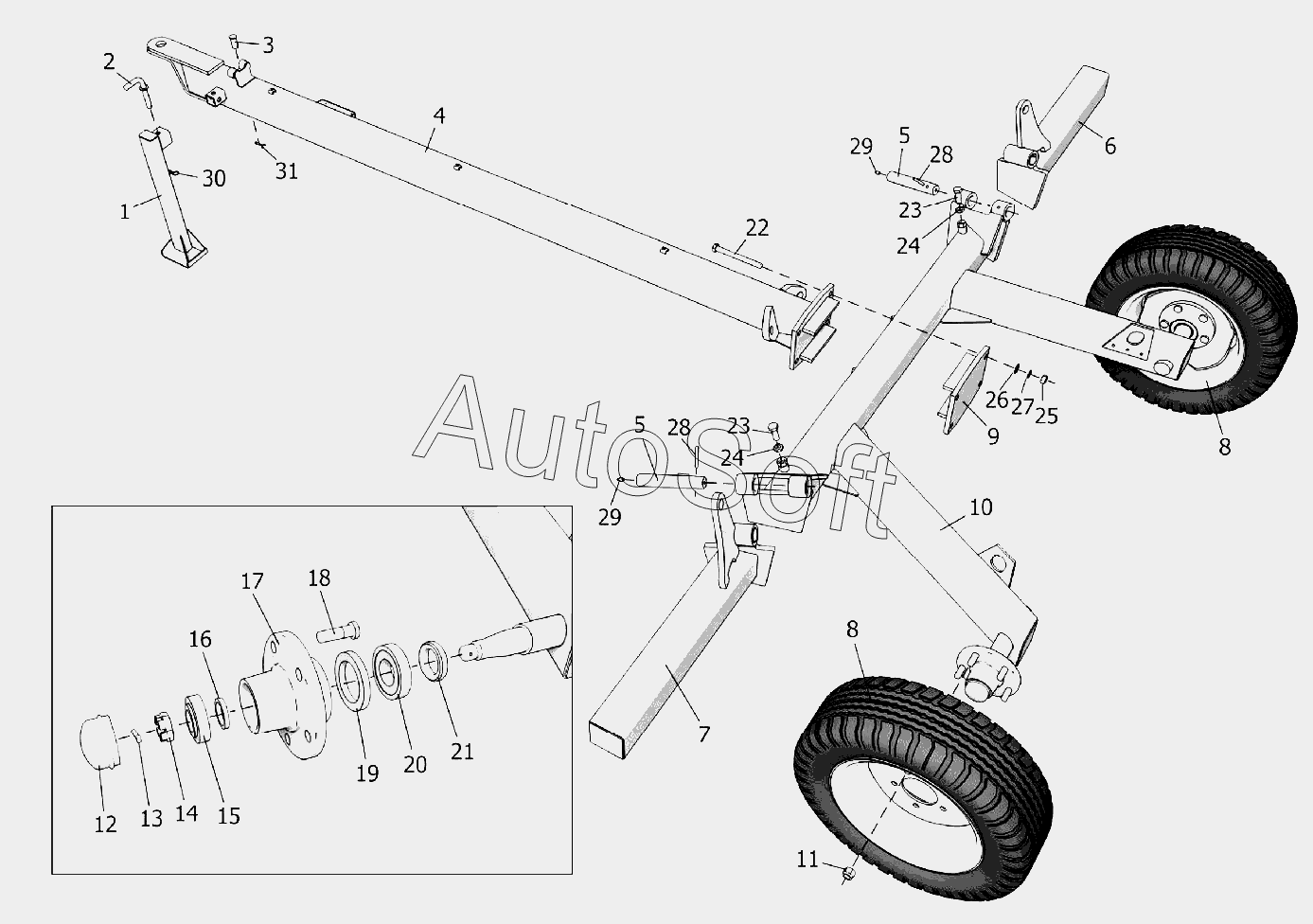

Каталог запасных частей к технике: Клевер ГКП-600 (Kolibri V) (2010). Шасси
17
31
30
29
29
28
28
27
26
25
24
24
23
23
22
22
22
21
20
19
18
1
16
15
14
13
12
11
10
9
8
8
7
6
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Г***0 | Опора стояночная | |
| 2 | Г***0 | Фиксатор | |
| 3 | 6***р | Ось | |
| 4 | Г***0 | Сница | |
| 5 | Г***1 | Ось | |
| 6 | Г***0 | Рычаг поворотный | |
| 7 | Г***1 | Рычаг поворотный | |
| 8 | 2***7 | Колесо | |
| 9 | Г***0 | Упор | |
| 10 | Г***0 | Рама | |
| 11 | 5***1 | Гайка М16 | |
| 12 | 5***3 | Крышка | |
| 13 | 5***4 | Шплинт | |
| 14 | 5***1 | Гайка | |
| 15 | 5***6 | Подшипник | |
| 16 | 5***1 | Шайба | |
| 17 | 6***1 | Ступица | |
| 18 | 5***1 | Болт М16 | |
| 19 | 5***1 | Шайба | |
| 20 | 5***9 | Подшипник | |
| 21 | 5***1 | Шайба | |
| 22 | M***9 | Болт | |
| 22 | Г***0 | Болт | |
| 23 | M***9 | Болт | |
| 24 | М***9 | Гайка | |
| 25 | М***9 | Гайка | |
| 26 | С***9 | Шайба | |
| 27 | 1***9 | Шайба | |
| 28 | А***2 | Штифт | |
| 29 | 1***р | Масленка | |
| 30 | 2***9 | Шплинт пружинный ОСТ 23.2.2-79 | |
| 31 | 5***9 | Шплинт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
