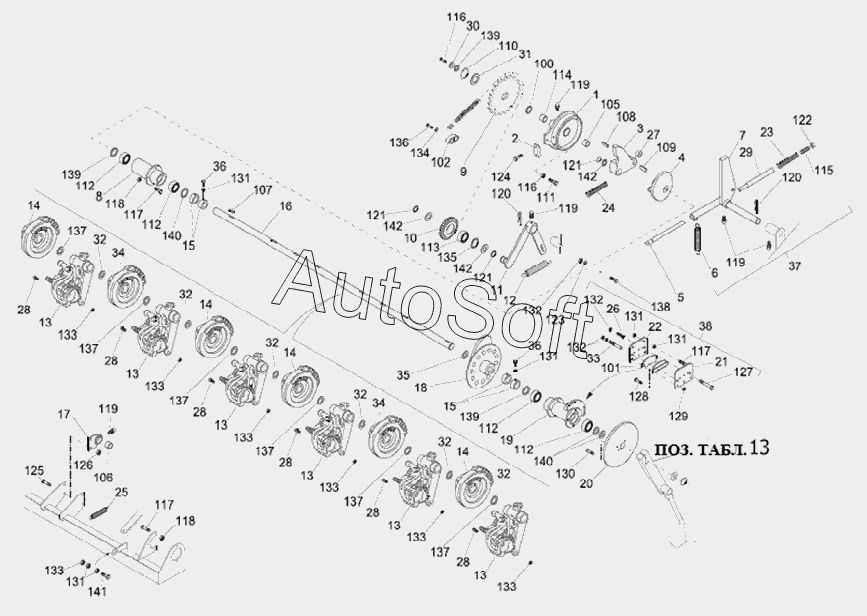

Каталог запасных частей к технике: Клевер ППТ-1270 "Tukan Max" (2010). Таблица 19
112
112
112
112
121
121
121
120
120
119
119
119
119
118
118
117
117
117
116
116
115
114
113
122
111
110
109
108
107
106
105
104
103
132
132
132
142
142
142
141
140
140
139
139
139
138
137
137
137
137
137
137
136
135
133
133
133
133
133
133
133
101
131
131
131
131
131
130
129
128
127
126
125
124
123
11
20
19
18
17
16
15
15
14
14
14
14
13
13
13
13
13
13
12
21
10
9
8
7
6
5
4
3
2
30
100
38
37
36
36
35
34
34
33
32
32
32
32
32
32
31
1
29
28
28
28
28
28
28
27
26
25
24
23
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | S***A | Связующий барабан | |
| 2 | S***A | Фиксатор | |
| 3 | S***A | Храповыи механизм | |
| 4 | S***A | Кулачковый диск | |
| 5 | S***A | Фиксатор | |
| 6 | S***A | Пружина | |
| 7 | S***A | Рычаг | |
| 8 | S***A | Крепление | |
| 9 | S***A | Обод | |
| 10 | S***A | Шестерня | |
| 11 | S***A | Натяжитель цепи | |
| 12 | S***A | Пружина | |
| 13 | S***A | Крепежная деталь | |
| 14 | S***A | Дисковый ограничитель | |
| 15 | S***A | Заслонный клапан | |
| 16 | S***A | Шпиндель | |
| 17 | S***A | Крепление | |
| 18 | S***F | Двойной кулачковый диск | |
| 19 | S***A | Крепление | |
| 20 | S***D | Тормозной диск | |
| 21 | S***A | Планка | |
| 22 | S***A | Планка | |
| 23 | S***A | Пружина | |
| 24 | S***A | Пружина | |
| 25 | S***A | Пружина | |
| 26 | S***A | Пружина | |
| 27 | S***A | Ролик | |
| 28 | S***B | Фиксатор | |
| 29 | S***C | Движок | |
| 30 | S***A | Прокладка | |
| 31 | S***A | Прокладка | |
| 32 | S***1 | Прокладочная шайба | |
| 33 | S***A | Проводник | |
| 34 | S***A | Дисковой ограничитель | |
| 35 | S***2 | Прокладочная шайба | |
| 36 | S***A | Болт | |
| 37 | S***A | Комплект рычагов | |
| 38 | S***A | Тормоза | |
| 100 | F***C | Кольцо | |
| 101 | F***9 | Комплект ограничителей | |
| 103 | F***F | Цепь | |
| 104 | F***S | Соединение | |
| 105 | F***C | Втулка | |
| 106 | F***C | Втулка | |
| 107 | N***A | Ключ | |
| 108 | N***A | Фиксатор | |
| 109 | N***A | Фиксатор | |
| 110 | N***A | Стопорное кольцо | |
| 111 | N***N | Болт | |
| 112 | F***S | Вкладыш | |
| 113 | F***S | Подшипник | |
| 114 | F***C | Втулка | |
| 115 | N***N | Болт | |
| 116 | N***Z | Муфта | |
| 117 | N***N | Болт | |
| 118 | N***N | Муфта | |
| 119 | N***Z | Смазчик | |
| 120 | N***G | Шплинт | |
| 121 | N***A | Стопорное кольцо | |
| 122 | N***N | Муфта | |
| 123 | N***N | Муфта | |
| 124 | N***N | Болт | |
| 125 | N***N | Болт | |
| 126 | N***N | Гайка | |
| 127 | N***N | Болт | |
| 128 | N***N | Болт | |
| 129 | N***N | Муфта | |
| 130 | N***N | Болт | |
| 131 | N***N | Муфта | |
| 132 | N***Z | Муфта | |
| 133 | N***Z | Гайка | |
| 135 | N***A | Стопорное кольцо | |
| 136 | N***N | Болт | |
| 137 | N***A | Шайба | |
| 138 | N***G | Болт | |
| 139 | N***A | Шайба | |
| 140 | N***A | Шайба | |
| 141 | N***N | Болт | |
| 142 | N***A | Шайба |
