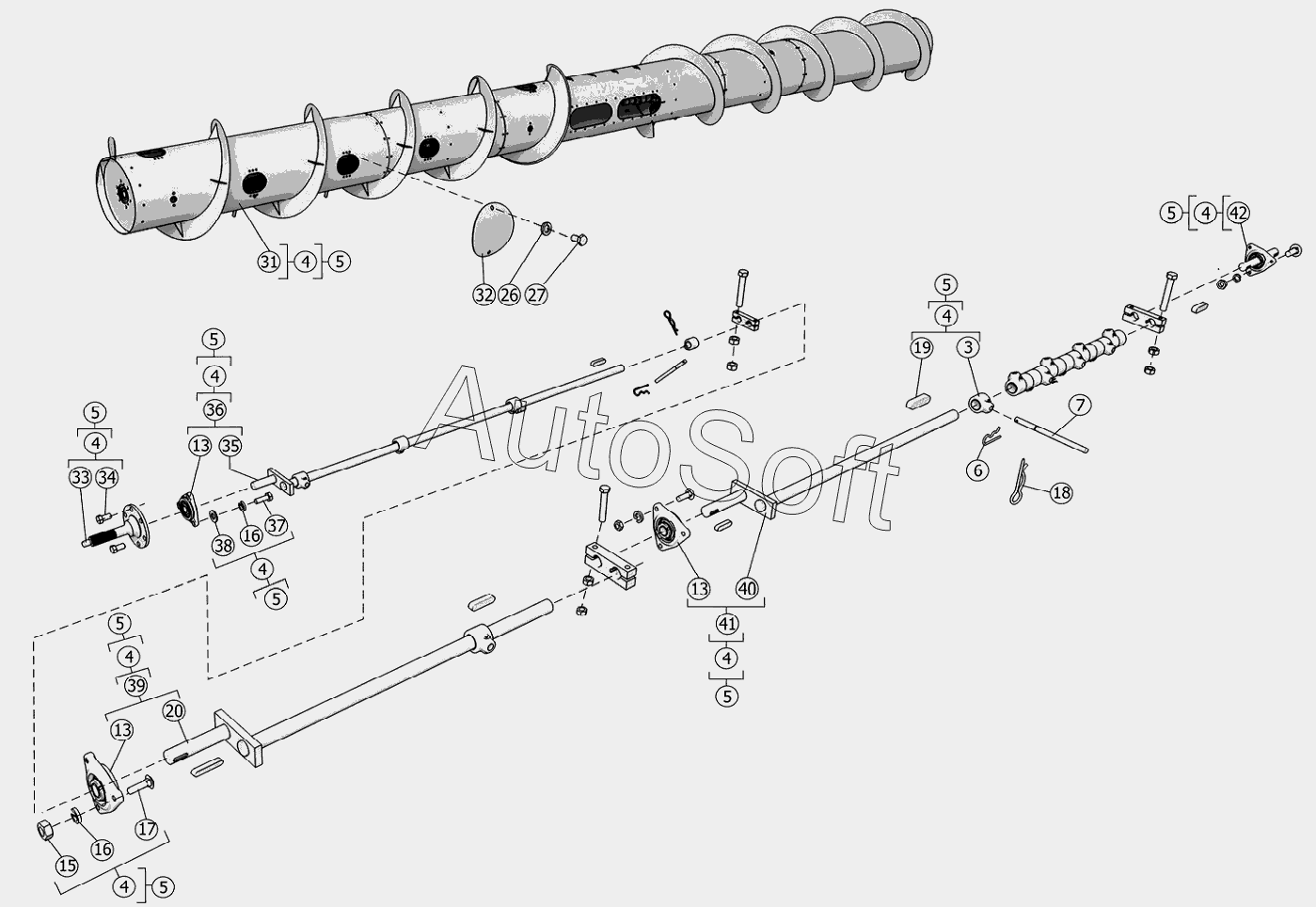

Каталог запасных частей к технике: Клевер ЖСУ-700 "Soyka 700" (2010). Шнек ЖСУ-701.01.21.000
1
2
3
4
4
4
4
4
4
4
4
4
5
5
5
5
5
5
5
5
5
6
7
8
9
10
11
12
13
13
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Б***9 | Болт М12-6gx70.88.019 | |
| 2 | 0***1 | Полоса | |
| 3 | 1***0 | Втулка ползуна | |
| 4 | Ж***0 | Труба шнека | |
| 5 | Ж***0 | Шнек | |
| 6 | Ш***9 | Шплинт2.2x28.019 | |
| 7 | Ж***7 | Палец | |
| 8 | Г***6 | Гайка самоконтрящаяся М6 | |
| 9 | 6***2 | Глазок | |
| 10 | Ш***9 | Шайба C.6.01.019 | |
| 11 | Б***9 | Болт М6-6gx20.88.019 | |
| 12 | Ж***А | Кривошип | |
| 13 | Н***0 | Опора | |
| 14 | Ж***А | Кривошип | |
| 15 | Г***9 | Гайка М10-6H.6.019 | |
| 16 | Ш***9 | Шайба 10Т.65Г.019 | |
| 17 | Б***9 | Болт M10x35.46.019 | |
| 18 | 3***6 | Фиксатор | |
| 19 | Ш***2 | Шпонка 8x7x32 | |
| 20 | 0***0 | Кривошип | |
| 21 | 0***0 | Кривошип | |
| 22 | Г***9 | Гайка М12-6H.6.019 | |
| 23 | Ж***3 | Крышка | |
| 24 | Г***6 | Гайка самоконтрящаяся М6 | |
| 25 | Ж***0 | Крышка | |
| 26 | Б***9 | Болт М8-6gx16.88.019 | |
| 27 | Ш***9 | Шайба 8Т.65Г.019 | |
| 28 | Б***9 | Болт М6-6gx20.88.019 | |
| 29 | Ш***9 | Шайба С.6.01.019 | |
| 30 | 6***2 | Глазок | |
| 31 | Ж***0 | Труба шнека | |
| 32 | 0***4 | Крышка | |
| 33 | Ж***4 | Вал шнека | |
| 34 | 3***А | Болт | |
| 35 | Ж***0 | Кривошип | |
| 36 | Ж***0 | Кривошип | |
| 37 | Б***9 | Болт М10-6gx30.88.019 | |
| 38 | Ш***9 | Шайба C.10.01.019 | |
| 39 | 0***1 | Кривошип | |
| 40 | 0***1 | Кривошип | |
| 41 | 0***0 | Ось |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
