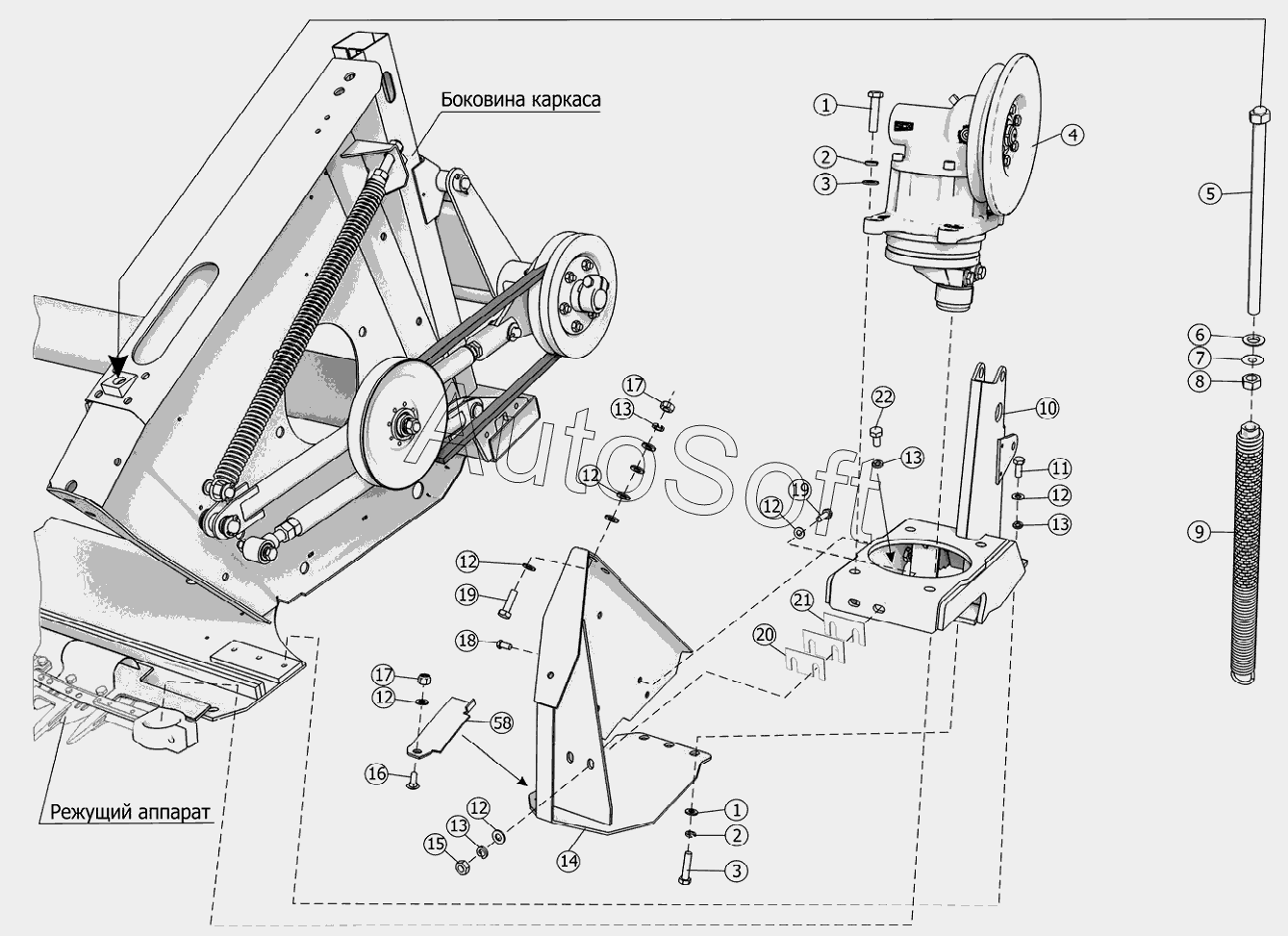

Каталог запасных частей к технике: Клевер ЖСУ-700 "Soyka 700" (2010). Привод режущего аппарата ЖСУ-701.01.03.500Б
45
31
32
33
34
35
36
37
38
39
40
41
42
43
44
30
46
47
48
49
50
51
52
53
54
55
56
57
58
16
2
2
3
3
4
5
6
7
8
9
10
11
12
12
12
12
12
12
13
13
13
13
14
15
1
1
17
17
18
19
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Б***9 | Болт М12x1,25-6gx50.109.019 | |
| 2 | Ш***9 | Шайба 12T.65Г.019 | |
| 3 | Ш***9 | Шайба C.12.01.019 | |
| 4 | P***1 | Редуктор | |
| 5 | Ж***0 | Шпилька | |
| 6 | Ш***5 | Шайба 7019-0395 | |
| 7 | Ж***4 | Шайба | |
| 8 | Г***9 | Гайка М16-6H.6.019 | |
| 9 | Ж***0 | Пружина | |
| 10 | Ж***Б | Опора | |
| 11 | Б***9 | Болт М10-6gx25.109.019 | |
| 12 | Ш***9 | Шайба C.10.01.019 | |
| 13 | Ш***9 | Шайба 10T.65Г.019 | |
| 14 | Ж***Б | Опора делителя левая | |
| 15 | Г***9 | Гайка М10-6H.6.019 | |
| 16 | Б***9 | Болт M10x25.46.019 | |
| 17 | Г***6 | Гайка М10-6Н.5.016 | |
| 18 | Б***9 | Болт М10-6gx20.58.35.019 | |
| 19 | Б***9 | Болт М10-6gx35.88.019 | |
| 20 | Ж***1 | Прокладка | |
| 21 | Ж***5 | Прокладка | |
| 22 | Б***9 | Болт М10-6gx20.109.019 | |
| 23 | Ш***9 | Шайба C.20.01.019 | |
| 24 | Ш***9 | Шплинт 5x32.019 | |
| 25 | 6***р | Ось6-20b12x65.35.Ц9Хр | |
| 26 | Б***9 | Болт М12-6gx70.88.019 | |
| 27 | Г***9 | Гайка М12-6H.6.019 | |
| 28 | Ж***0 | Распорка | |
| 29 | 6***р | Ось 6-20b12x55.35.Ц9хр | |
| 30 | Ш***9 | Шплинт5x50.019 | |
| 31 | Ж***7 | Ось | |
| 32 | Ш***9 | Шайба C.20х2.01.019 | |
| 33 | 2***U | Втулка 2015 KU | |
| 34 | Ж***0 | Корпус | |
| 35 | Ж***1 | Кожух | |
| 36 | Н***0 | Опора | |
| 37 | Б***9 | Болт М10-6gx60.88.019 | |
| 38 | Ж***9 | Вал | |
| 39 | Ж***0 | Вал контрприводной | |
| 40 | Б***9 | Болт М10-6gx45.88.019 | |
| 41 | Ш***3 | Шпонка 12x8x63 | |
| 42 | Б***9 | Болт М12-6gx40.88.35.019 | |
| 43 | 0***1 | Шкив | |
| 44 | 0***0 | Шкив | |
| 45 | Г***9 | Гайка М12-6H.6.019 | |
| 46 | 0***0 | Ступица | |
| 47 | Б***9 | Болт М12-6gx65.88.35.019 | |
| 48 | Ж***А | Распорка | |
| 49 | Ж***6 | Шайба | |
| 50 | Ж***5 | Шайба регулировочная | |
| 51 | Ж***0 | Шкив | |
| 52 | Ж***7 | Шайба | |
| 53 | Ш***9 | Шайба C.16.01.019 | |
| 54 | Ш***9 | Шайба 16T.65Г.019 | |
| 55 | Ш***9 | Шплинт 4x25.019 | |
| 56 | 6***р | Ось6-16b12x50.35.Ц9хр | |
| 57 | Р***V | Ремень С(В) - 3000 IV | |
| 58 | Ж***А | Накладка |
