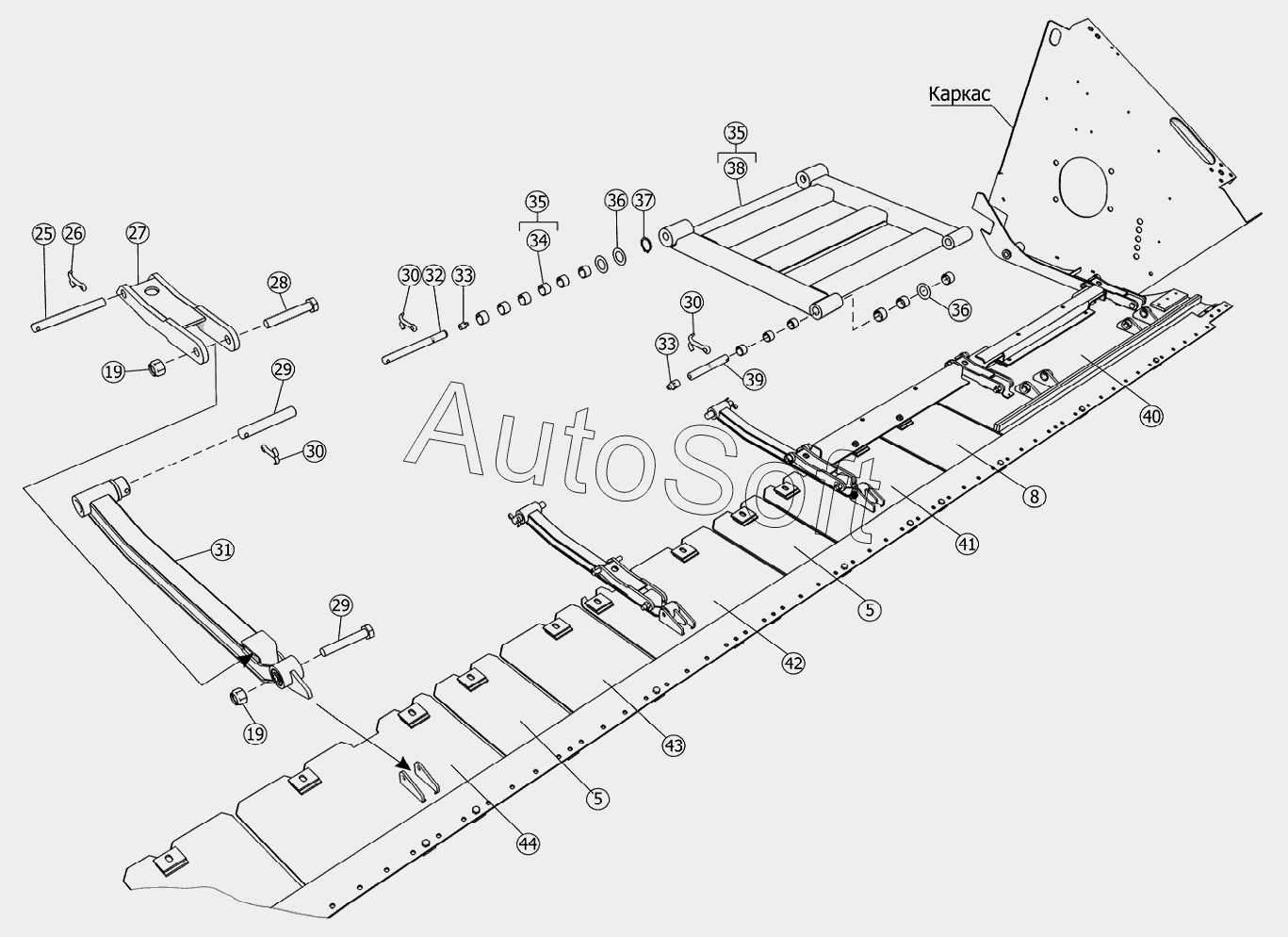

Каталог запасных частей к технике: Клевер ЖСУ-700 "Soyka 700" (2010). Установка опор подвижных ЖСУ-701.01.05.000Б. Левая сторона
34
24
25
26
27
28
29
29
30
30
30
31
32
33
33
23
35
35
36
36
37
38
39
40
41
42
43
44
12
2
3
4
5
5
6
7
8
9
10
11
1
13
14
15
16
17
18
19
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Г***9 | Гайка М10-6H.6.019 | |
| 2 | Ш***9 | Шайба 10T.65Г.019 | |
| 3 | Ш***9 | Шайба C.10.01.019 39 | |
| 4 | Ж***А | Опора | |
| 5 | Ж***А | Опора | |
| 6 | Ж***3 | Опора | |
| 7 | Ж***4 | Опора | |
| 8 | Ж***А | Опора | |
| 9 | Ж***2 | Опора | |
| 10 | Б***8 | Болт М10х35-8.8 | |
| 11 | Г***0 | Гайка М10 | |
| 12 | Г***6 | Гайка М10-6H.5.016 | |
| 13 | Б***9 | Болт М10-6gx35.88.019 | |
| 14 | Ж***А | Накладка | |
| 15 | Г***9 | Гайка М12-6Н.6.019 | |
| 16 | Б***9 | Болт M10x25.46.019 | |
| 17 | Ж***А | Опора делителя правая | |
| 18 | Б***9 | Болт М10-6gx40.88.019 | |
| 19 | Г***9 | Гайка М10-6Н.6.019 | |
| 20 | Ж***1 | Втулка | |
| 21 | Б***9 | Болт М10-6gx30.88.019 | |
| 22 | Ш***9 | Шайба 10.01.019 | |
| 23 | Ж***1 | Планка | |
| 24 | Б***9 | Болт М10-6gx20.88.019 | |
| 25 | Ж***А | Ось | |
| 26 | Ш***9 | Шплинт 5x32.019 | |
| 27 | Ж***Б | Рычаг | |
| 28 | Б***9 | Болт М12-6gx80.109.40Х.019 | |
| 29 | Ж***9 | Ось | |
| 30 | Ш***9 | Шплинт 8x50.019 | |
| 31 | Ж***0 | Рычаг | |
| 32 | Ж***Б | Ось | |
| 33 | М***р | Масленка 1.2.Ц6.хр | |
| 34 | 2***U | Втулка 2015 KU | |
| 35 | Ж***Г | Рычаг | |
| 36 | Ж***2 | Шайба | |
| 37 | К***0 | Кольцо А20 | |
| 38 | Ж***А | Рычаг | |
| 39 | Ж***А | Ось | |
| 40 | Ж***В | Опора | |
| 41 | Ж***А | Опора | |
| 42 | Ж***1 | Опора | |
| 43 | Ж***А | Опора | |
| 44 | Ж***А | Опора |
