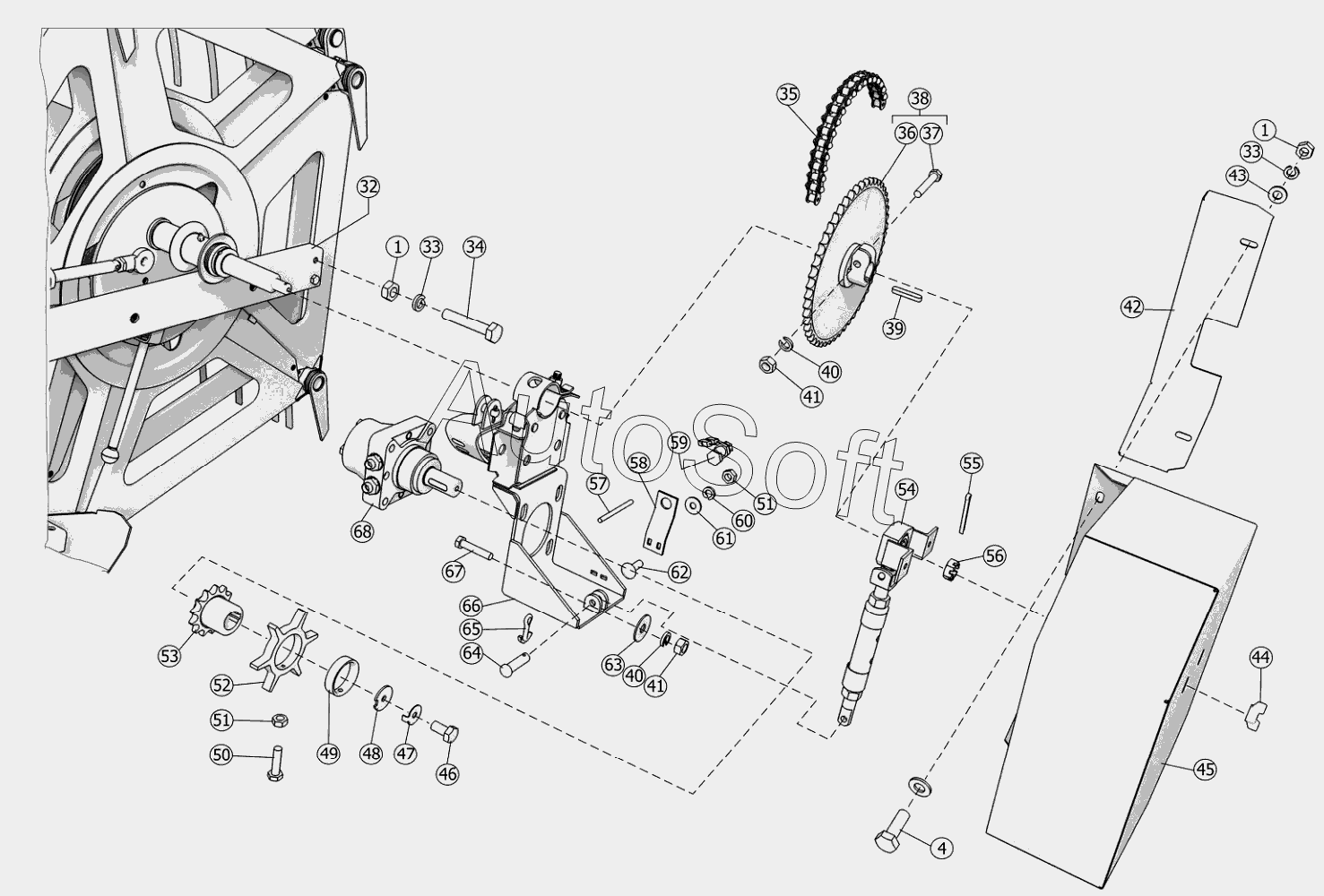

Каталог запасных частей к технике: Клевер ЖСУ-700 "Soyka 700" (2010). Установка мотовила ЖСУ-701.03.00.000-01. Вид справа
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
33
34
35
36
37
38
39
40
40
41
41
42
43
44
45
46
47
48
49
50
51
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Г***9 | Гайка М10-6H.6.019 | |
| 2 | 3***7 | Хомут | |
| 3 | 3***2 | Шайба | |
| 4 | Б***9 | Болт М10-6gx30.88.019 | |
| 5 | 0***0 | Фиксатор | |
| 6 | Р***5 | Поводок | |
| 7 | Р***9 | Трубка | |
| 8 | 4***2 | Шплинт быстросъемный | |
| 9 | 0***0 | Фиксатор | |
| 10 | Ж***0 | Мотовило | |
| 11 | Г***9 | Гайка М20x1,5-6H.6.019 | |
| 12 | 0***8 | Болт | |
| 13 | 6***р | Ось 6-16b12x55.35.Ц9хр | |
| 14 | Ш***9 | Шплинт 4x25.019 | |
| 15 | 3***А | Вилка | |
| 16 | Г***9 | Гайка М18x1,5-6H.6.019 | |
| 17 | 0***0 | Гидроцилиндр | |
| 18 | 6***р | Ось6-20b12x105.35.Ц9Хр | |
| 19 | Ш***9 | Шплинт 4x40.019 | |
| 20 | Ш***9 | Шайба C.20.01.019 | |
| 21 | Ш***9 | Шайба C.16.01.019 | |
| 22 | 0***5 | Палец | |
| 23 | Ш***9 | Шплинт 3,2x20.019 | |
| 24 | 3***4 | Цилиндр гидравлический специальный ЦГС | |
| 25 | 0***0 | Рычаг | |
| 26 | Ш***9 | Шплинт 5x32.019 | |
| 27 | Ж***0 | Тяга | |
| 28 | Г***9 | Гайка М8-6H.6.019 | |
| 29 | Ш***9 | Шайба 8Т.65Г.019 | |
| 30 | 0***8 | Кронштейн | |
| 31 | Б***9 | Болт М8-6gx20.88.019 | |
| 32 | 0***0 | Поддержка | |
| 33 | Ш***9 | Шайба 10T 65Г019 | |
| 34 | Б***9 | Болт М10-6gx55.88.019 | |
| 35 | 0***0 | Цепь | |
| 36 | 0***0 | Звездочка | |
| 37 | Б***9 | Болт М12-6gx65.88.35.019 | |
| 38 | 0***0 | Звездочка | |
| 39 | Ш***6 | Шпонка 10x8x56 | |
| 40 | Ш***9 | Шайба 12Т.65Г. 019 | |
| 41 | Г***9 | Гайка М12-6H.6.019 | |
| 42 | Ж***0 | Щиток | |
| 43 | Ш***9 | Шайба 10.01.019 | |
| 44 | 5***1 | Гайка специальная | |
| 45 | Ж***0 | Кожух | |
| 46 | Б***9 | Болт М8-6gx16.88.019 | |
| 47 | 1***5 | Шайба | |
| 48 | 1***6 | Шайба | |
| 49 | 0***2 | Втулка | |
| 50 | Б***9 | Болт М6-6gx25.88.019 | |
| 51 | Г***9 | Гайка М6-6H.6.019 | |
| 52 | Р***3 | Звездочка | |
| 53 | 0***0 | Звездочка | |
| 54 | 0***0 | Растяжка | |
| 55 | Ш***9 | Шплинт 3,2x36.019 | |
| 56 | Г***9 | Гайки М20x1,5-6Н.6.019 | |
| 57 | 0***4 | Ось | |
| 58 | 0***5 | Кронштейн | |
| 59 | П***У | Преобразователь первичный | |
| 60 | Ш***9 | Шайба 6T.65Г.019 | |
| 61 | Ш***9 | Шайба C 6.01.08кп.019 | |
| 62 | Б***9 | Болт M6x20.46.019 | |
| 63 | Ш***9 | Шайба 12x2.01.019 | |
| 64 | 6***р | Ось6-10b12x36.35.Ц9хр | |
| 65 | Ш***9 | Шплинт 3,2x16.019 | |
| 66 | Р***0 | Ползун | |
| 67 | Б***9 | Болт М12-6gx60.88.019 | |
| 68 | 0***0 | Гидромотор | |
| 69 | 0***0 | Гидроцилиндр | |
| 70 | 0***0 | Гидроцилиндр | |
| 71 | 0***0 | Ползун левый | |
| 72 | 6***р | Ось 6-10 b12x65.35.Ц9хр | |
| 73 | 0***0 | Ползун | |
| 74 | Ш***9 | Шплинт 2,5x16.019 | |
| 75 | 1***4 | Болт | |
| 76 | 3***3 | Хомут верхний | |
| 77 | Ш***9 | Шайба С.12х2.01.019 | |
| 78 | 0***1 | Поддержка |
