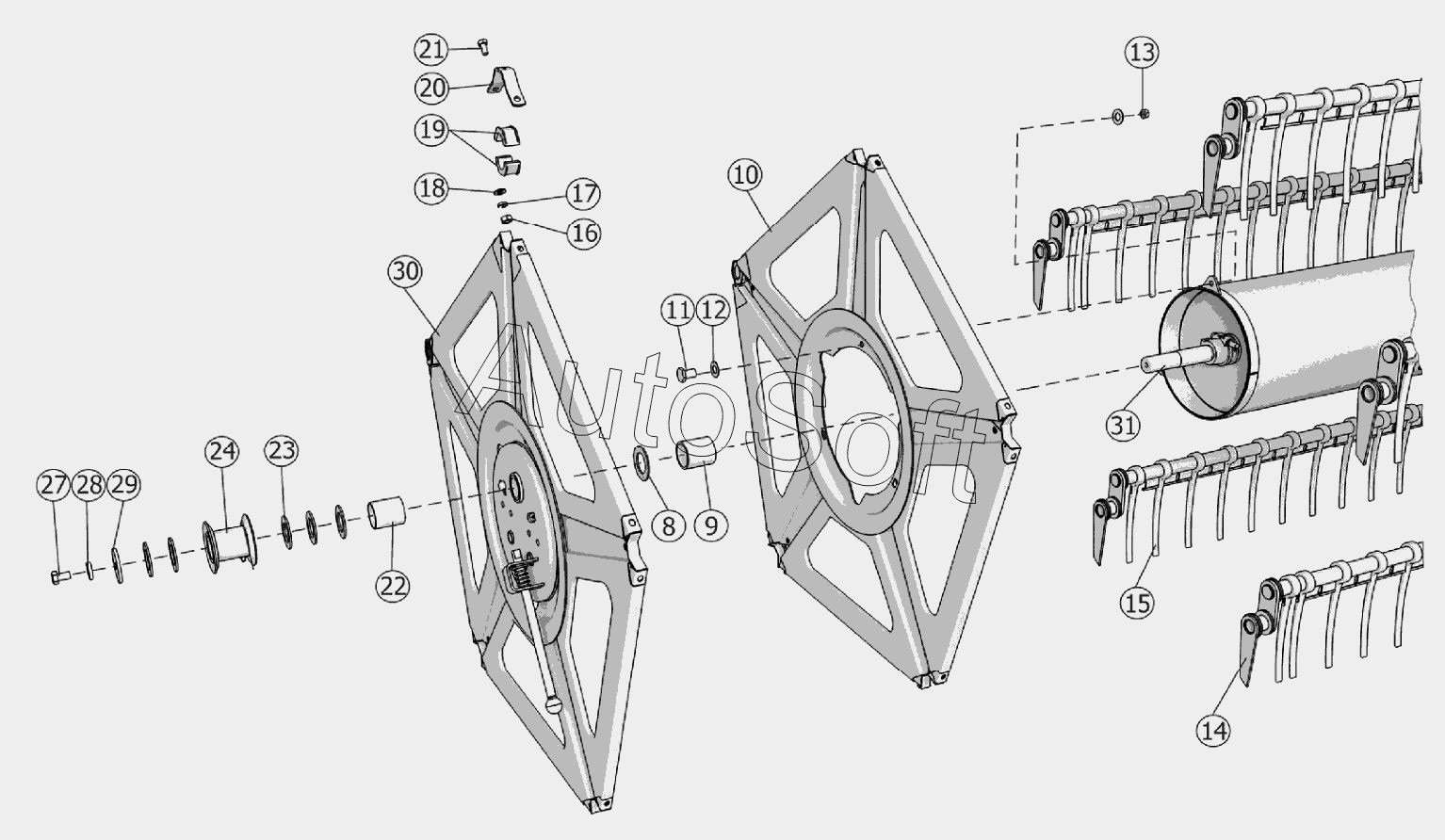

Каталог запасных частей к технике: Клевер ЖСУ-700 "Soyka 700" (2010). Мотовило ЖСУ-701.03.01.000. Вид cлева
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Ш***9 | Шайба С.16.01.019 | |
| 2 | 5***7 | Пружина | |
| 3 | Ш***9 | Шплинт 4x25.019 | |
| 4 | 0***1 | Рычаг | |
| 5 | Ш***9 | Шайба 10Т65Г 019 | |
| 6 | Н***4 | Ручка | |
| 7 | 0***1 | Эксцентрик | |
| 8 | Р***1 | Шайба | |
| 9 | P***7 | Втулка | |
| 10 | 0***0 | Крестовина | |
| 11 | Б***9 | Болт М10-6gx25.88.35.019 | |
| 12 | Ш***9 | Шайба С.10.01.019 | |
| 13 | I***1 | Гайка шестигранная | |
| 14 | Ж***1 | Граблина | |
| 15 | Ж***0 | Граблина | |
| 16 | Г***9 | Гайка М8-6H.6.019 | |
| 17 | Ш***9 | Шайба 8Т.65Г.019 | |
| 18 | Ш***9 | Шайба С.8х1,4.01.019 | |
| 19 | Ж***1 | Полуподшипник | |
| 20 | 0***2 | Скоба | |
| 21 | Б***9 | Болт М8-6gx16.88.35.019 | |
| 22 | 0***2 | Кожух | |
| 23 | Ш***9 | Шайба A 36х3.01.019 | |
| 24 | 3***0 | Подшипник | |
| 25 | 3***А | Кольцо установочное | |
| 26 | В***9 | Винт В.М8-6gх12.22Н.019 | |
| 27 | Б***9 | Болт М12-6gx20.88.35.019 | |
| 28 | Ш***9 | Шайба 12Т.65Г. 019 | |
| 29 | Р***3 | Шайба | |
| 30 | 0***0 | Эксцентрик | |
| 31 | 0***4 | Труба мотовила |
