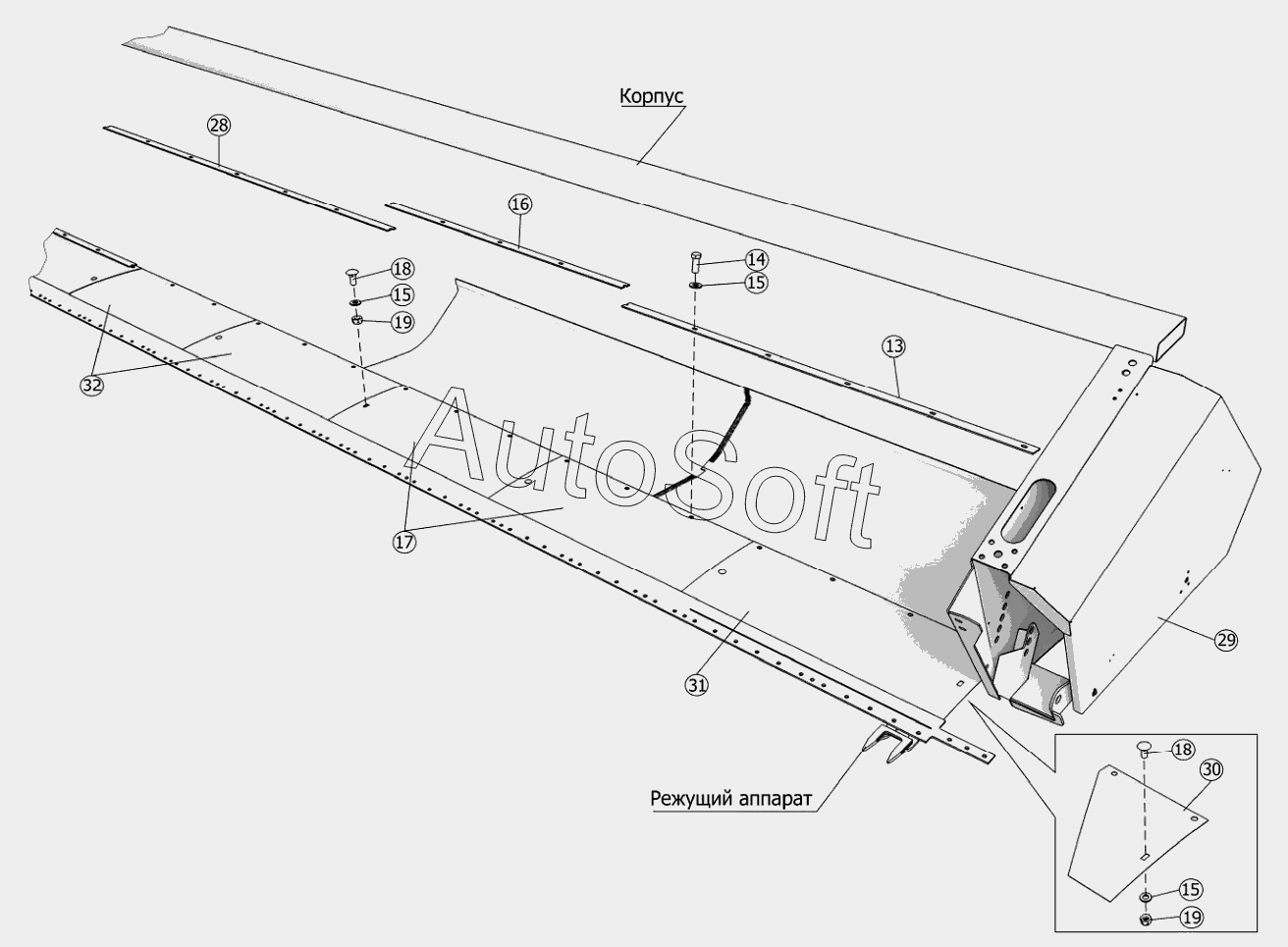

Каталог запасных частей к технике: Клевер ЖСУ-700 "Soyka 700" (2010). Установка щитков ЖСУ-700.11.00.000Б. Левая сторона
17
32
31
30
29
28
27
26
25
24
23
22
21
20
19
19
18
18
1
16
15
15
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Ж***А | Щит правый | |
| 2 | Б***9 | Болт М8-6gx20.88.35.019 | |
| 3 | Р***2 | Шайба | |
| 4 | Ш***9 | Шайба C 10х2.01.019 | |
| 5 | 0***3 | Шплинт | |
| 6 | 0***2 | Кронштейн | |
| 7 | Ш***9 | Шайба 8Т.65Г.019 | |
| 8 | Г***9 | Гайка М8-6H.6.019 | |
| 9 | 0***0 | Стопор | |
| 10 | Б***9 | Болт M8x25.46.019 | |
| 11 | Ш***9 | Шайба C.8.01.019 | |
| 12 | Г***8 | Шестигранная гайка М8 | |
| 13 | Ж***7 | Накладка | |
| 14 | Б***9 | Болт М10-6gx25.88.35.019 | |
| 15 | Ш***9 | Шайба C.10.01.019 | |
| 16 | Ж***8 | Накладка | |
| 17 | Ж***Б | Днище | |
| 18 | Б***9 | Болт М10x25.46.019 | |
| 19 | Г***0 | Гайка М10 | |
| 20 | Ж***1 | Днище | |
| 21 | Г***9 | Гайка М6-6H.6.019 | |
| 22 | Ш***9 | Шайба 6T.65Г.019 | |
| 23 | Ш***9 | Шайба C 6.01.08кп.019 | |
| 24 | А***2 | Фиксатор | |
| 25 | В***9 | Винт B.М6-6gx30.48.019 | |
| 26 | 0***3 | Стержень | |
| 27 | Ш***9 | Шплинт 3,2x16.019 | |
| 28 | Ж***1 | Накладка | |
| 29 | Ж***А | Щит левый | |
| 30 | Ж***А | Щиток | |
| 31 | Ж***Б | Днище | |
| 32 | Ж***Б | Днище |
