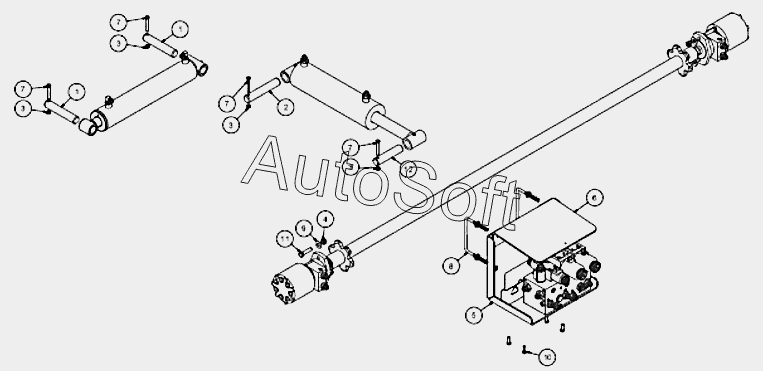

Каталог запасных частей к технике: Клевер ТПР-10 (2010). Чертеж установки крепежей на гидравлику тележки
1
1
2
3
3
3
3
4
5
6
7
7
7
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***4 | Штифт 1.25 диаметр x 6.75 длина | |
| 2 | 1***8 | Штифт 1.25 диаметр x 7.13 длина | |
| 3 | 8***3 | Гайка | |
| 4 | 8***3 | ШЕСТИГР. ГАЙКА 0.500 NC GRC PL | |
| 5 | 8***7 | Крепежная скоба клапана сварная | |
| 6 | 8***9 | Крышка гидропоровода | |
| 7 | 8***1 | ШЕСТИГРАННИК 0.375NC X 2.50 GR5PL | |
| 8 | 8***7 | U-образный болт 3/8dm диаметр, For 6dm W, 4.625dm L | |
| 9 | 8***8 | 1/2 S.A.E. Шайба | |
| 10 | 8***0 | 3/8x1 Болт | |
| 11 | 9***5 | ШЕСТИГРАННИК 0.500NC X 1.50 GR 9 PL | |
| 12 | Е***0 | ОСЬ ПОДЪЕМНОГО ЦИЛИНДРА 1.25 ДИАМ. C1045CR |
