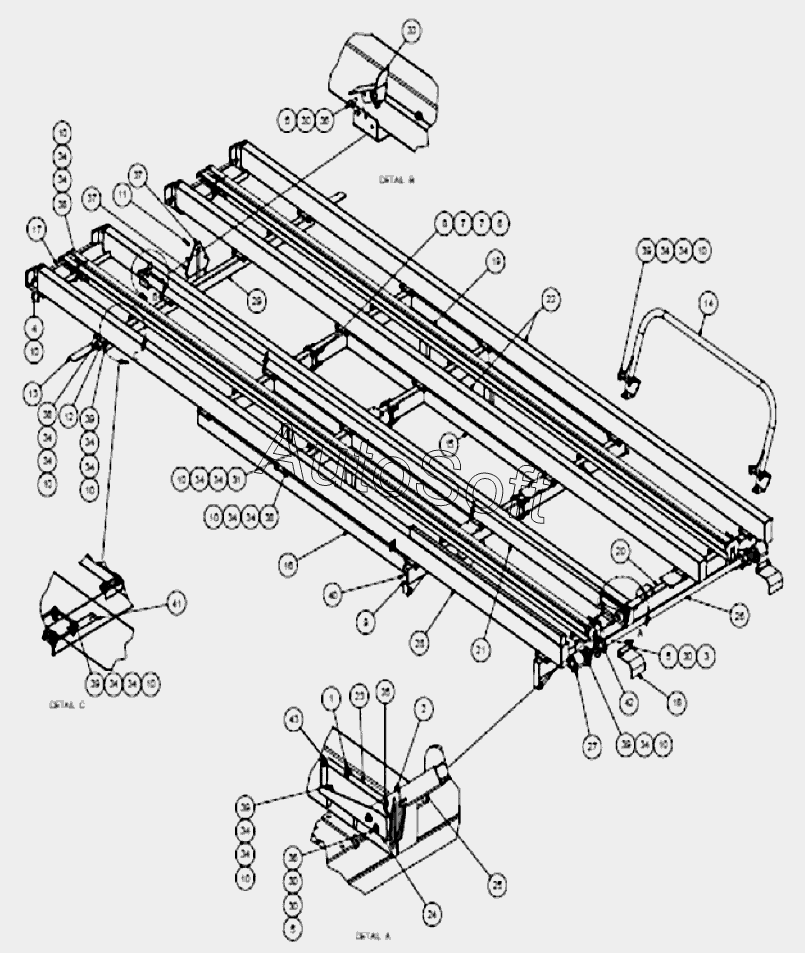

Каталог запасных частей к технике: Клевер ТПР-10 (2010). Чертеж сборки рамы тележки – 815621
1
2
3
4
5
5
6
7
7
8
9
9
10
10
10
10
10
10
10
10
10
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
30
30
31
31
32
33
34
34
34
34
34
34
34
34
34
34
34
34
34
34
34
34
35
36
36
36
36
36
37
37
38
39
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***7 | Зажим 1/8 кабельный | |
| 2 | 2***6 | Пружинный предохранитель | |
| 3 | 8***5 | 3/8 X 2 Болт | |
| 4 | 8***7 | Болт | |
| 5 | 8***3 | Гайка | |
| 6 | 8***2 | 5/8 Lock Nut | |
| 7 | 8***9 | 5/8dm Плоская шайба SAE | |
| 8 | 8***3 | ШЕСТИГРАННИК C.625NC X 1.5CGR8 PL | |
| 9 | 8***2 | ВИНТ 1/4 X 3/4 FLATHEAD | |
| 10 | 8***3 | ШЕСТИГР. ГАЙКА 0.500 NC GRC PL | |
| 11 | 8***7 | 1/4x1 Болт | |
| 12 | 8***2 | Внутренний держатель фонаря | |
| 13 | 8***3 | Наружный держатель фонаря | |
| 14 | 8***2 | Сварной фиксатор тюка | |
| 15 | 8***6 | Сварная нижняя опорная рама левая | |
| 16 | 8***8 | Сварная нижняя опорная рама правая | |
| 17 | 8***4 | Пластина цепи | |
| 18 | 8***5 | Защита цепи | |
| 19 | 8***6 | Узел направляющего цепи | |
| 20 | 8***9 | Передняя поперечина | |
| 21 | 8***5 | Внутренняя правая балка тележки | |
| 22 | 8***3 | Внутренняя левая балка тележки | |
| 23 | 8***4 | Кабельный индикатор заполненности тележки | |
| 24 | 8***5 | Скоба индикатора заполненности | |
| 25 | 8***6 | Передний индикатор | |
| 26 | 8***7 | Сварная звездочка двигателя | |
| 27 | 8***9 | Двигатель 22.2 куб. дюймов в сборе | |
| 28 | 8***1 | Наружная правая балка тележки | |
| 29 | 8***2 | Задняя поперечина | |
| 30 | 8***0 | 3/8 Шайба | |
| 31 | 8***0 | 1/2 x 1 1/4 Болт | |
| 32 | 8***2 | ШЕСТИГР. ГАЙКА 0.25 NC GRB PL | |
| 33 | 8***8 | Задний сварной индикатор | |
| 34 | 8***8 | 1/2 S.A.E. Шайба | |
| 35 | 8***4 | Кабельный наконечник 3/16 | |
| 36 | 8***0 | 3/8x1 Болт | |
| 37 | 9***6 | Знак «тихоходное транспортное средство» | |
| 38 | 9***4 | ШЕСТИГРАННИК 0.500NC X 1.50 GR 9 PL | |
| 39 | 9***5 | ШЕСТИГРАННИК 0.500NC X 1.50 GR 9 PL | |
| 40 | Е***0 | БУФЕР РЫЧАГА | |
| 41 | Е***0 | ПЛАТА 1500/2500 ОСВЕТИТЕЛЬНЫХ ПРИБОРОВ | |
| 42 | Е***0 | ОСТАНОВОЧНЫЙ АМОРТИЗАТОР ТОЛКАТЕЛЯ | |
| 43 | 1***6 | Держатель кабеля |
