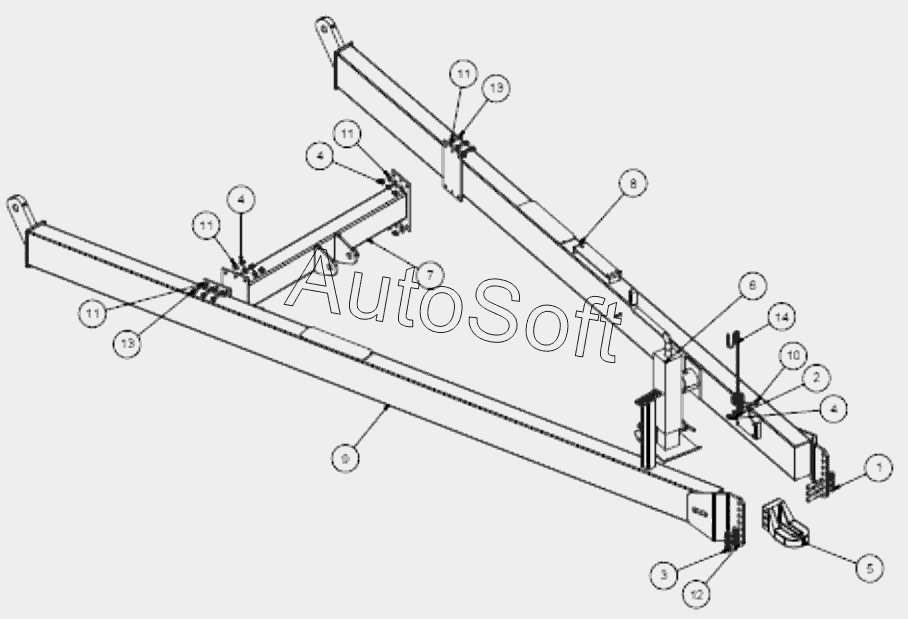

Каталог запасных частей к технике: Клевер ТПР-10 (2010). Чертеж сборки сцепного устройства – 815699
1
2
3
4
4
4
5
6
7
8
9
10
11
11
11
11
12
13
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***9 | Шестигранный болт 0.750Nc x 6 длина Gr8 | |
| 2 | 8***1 | ПРОКЛАДКА FLAT 1.5 X 0.531 X 0.25 PL | |
| 3 | 8***8 | КОНТРГАЙКА 1СТАЛЬ C75CNC GRC PL | |
| 4 | 8***3 | ШЕСТИГР. ГАЙКА 0.500 NC GRC PL | |
| 5 | 8***2 | Сцепное устройство | |
| 6 | 8***8 | Винтовой домкрат 5 тонн | |
| 7 | 8***0 | Поперечина сцепного устройства | |
| 8 | 8***2 | Сварная часть сцепного устройства - левая | |
| 9 | 8***6 | Сварная часть сцепного устройства - правая | |
| 10 | 8***0 | 1/2 x 1 1/4 Болт | |
| 11 | 8***8 | 1/2 S.A.E. Шайба | |
| 12 | 8***0 | 3/4 SAE плоская шайба, 70 | |
| 13 | 9***4 | ШЕСТИГРАННИК 0.500NC X 1.50 GR 9 PL | |
| 14 | В***0 | ДЕРЖАТЕЛЬ ГУБКОГО МЕТ. ШЛАНГА |
