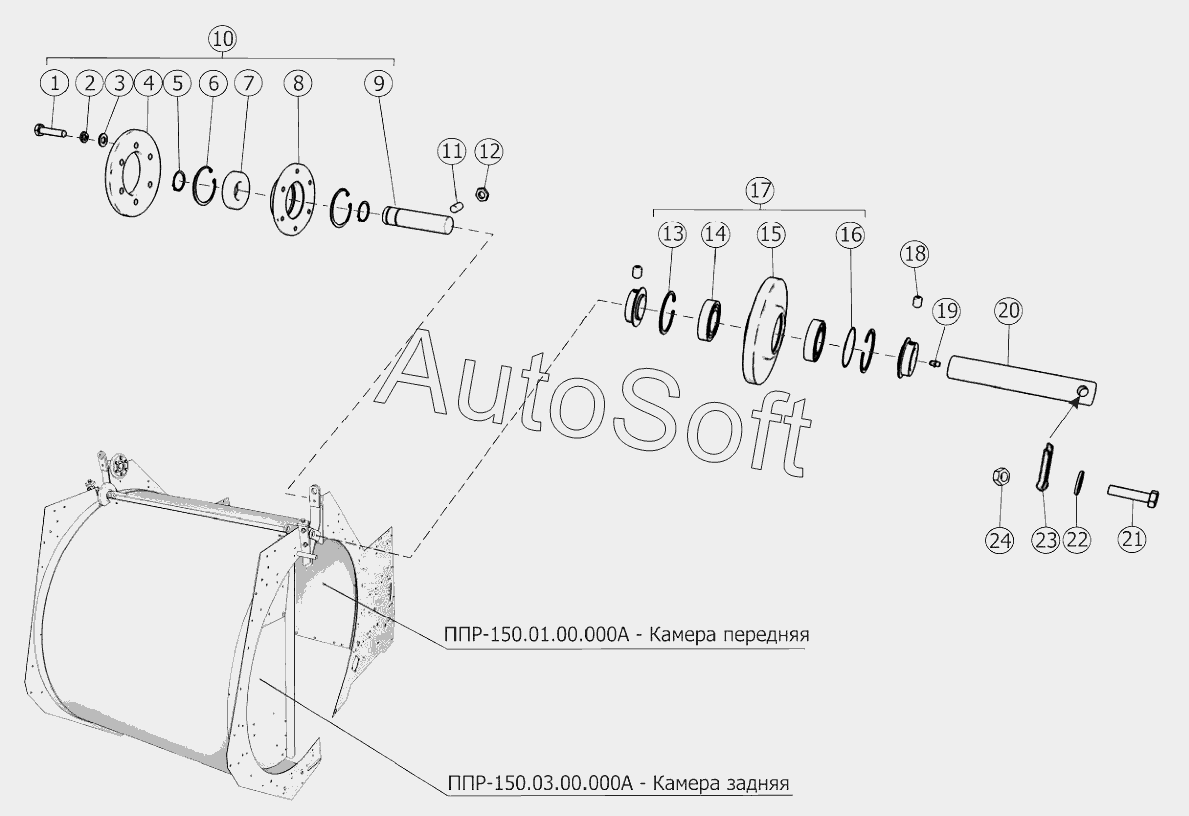

Каталог запасных частей к технике: Клевер ППР-150 "Pelikan Max" (2010). Установка роликов ППР-150.01.04.000А
14
ППР-150.01.00.000А
ППР-150.03.00.000А
24
23
22
21
20
19
18
17
16
15
1
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ППР-150.01.00.000А | П***А | Камера передняя | |
| ППР-150.03.00.000А | П***А | Камера задняя | |
| 1 | Б***9 | Болт М8-6gx30.88.019 | |
| 2 | Ш***9 | Шайба 8T.65Г019 | |
| 3 | Ш***9 | Шайба C.8.01.019 | |
| 4 | П***1 | Ролик | |
| 5 | К***0 | Кольцо A30 | |
| 6 | К***2 | Кольцо А62 | |
| 7 | 1***6 | Подшипник ГОСТ8882-75 | |
| 8 | П***А | Ступица | |
| 9 | П***7 | Ось | |
| 10 | П***А | Ролик | |
| 11 | В***1 | Винт М10-6gx20.14Н.01 | |
| 12 | Г***9 | Гайка М10-6H.06.019 | |
| 13 | D***2 | Кольцо стопорное | |
| 14 | 1***6 | Подшипник | |
| 15 | П***0 | Ролик | |
| 16 | П***1 | Шайба | |
| 17 | П***0 | Ролик | |
| 18 | В***1 | Винт М8-6gx10.14Н.01 | |
| 19 | М***р | Масленка1.1.Ц6.хр | |
| 20 | П***4 | Ось | |
| 21 | Б***9 | Болт М8-6gx35.88.019 | |
| 22 | Ш***9 | Шайба C.8.01.019 | |
| 23 | Ш***9 | Шплинт13x56.019 | |
| 24 | Г***Н | Гайка М8-6Н |
