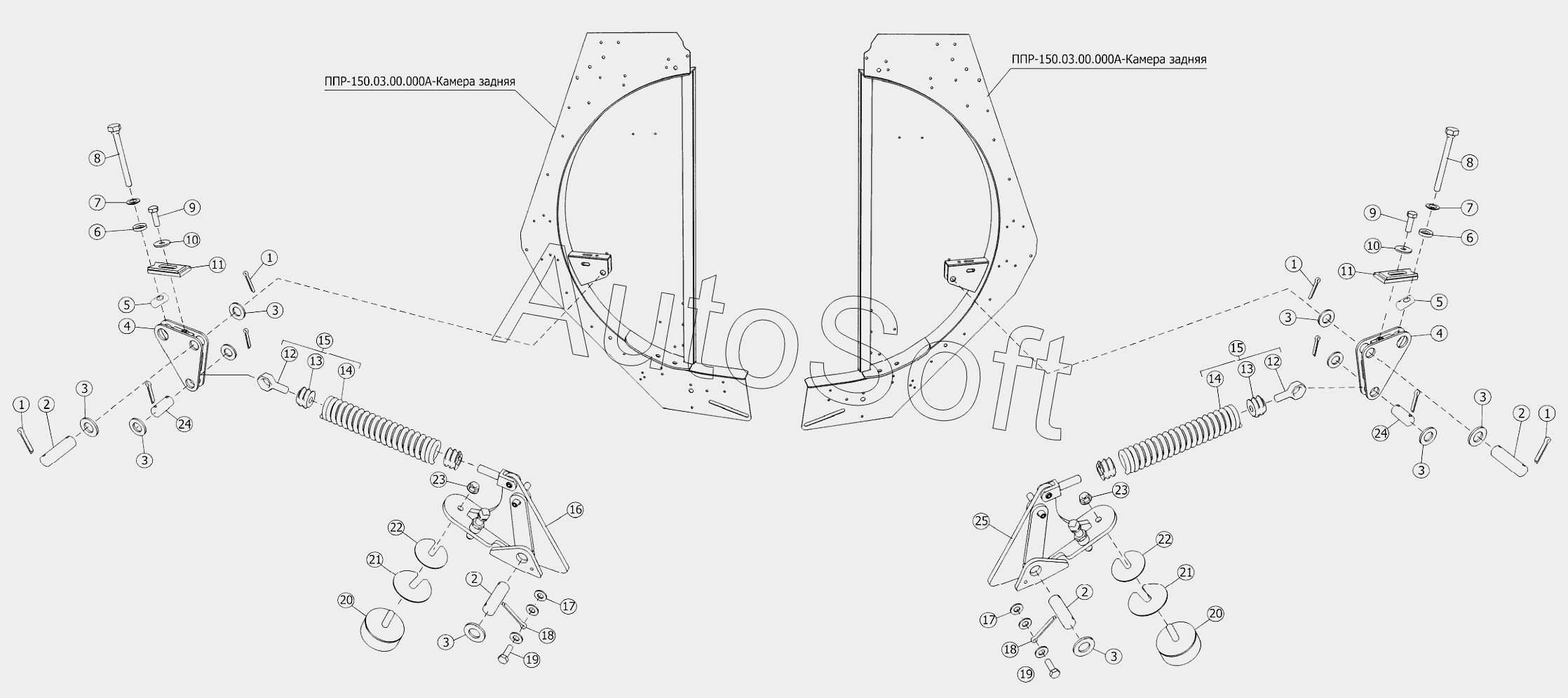

Каталог запасных частей к технике: Клевер ППР-150 "Pelikan Max" (2010). Установка механизма закрывания задней камеры ППР-150.03.07.000В. ППР-150.03.07.000В-01
13
13
25
24
24
23
23
22
22
21
21
20
20
19
19
18
18
17
17
16
15
15
14
14
1
1
1
1
12
12
11
11
10
10
9
9
8
8
7
7
6
6
5
5
4
4
3
3
3
3
3
3
3
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Ш***9 | Шплинт 6,3x40.019 | |
| 2 | О***р | Ось 2-25h11x80.35.Ц9Хр | |
| 3 | Ш***9 | Шайба C.24.01.019 | |
| 4 | П***0 | Кронштейн | |
| 5 | П***2 | Ось | |
| 6 | Ш***5 | Шайба 7019-0415 | |
| 7 | Ш***5 | Шайба 7019-0395 | |
| 8 | П***Е | Болт | |
| 9 | Б***9 | Болт М12-6gx35.88.019 | |
| 10 | Ш***9 | Шайба C12.01.019 | |
| 11 | П***Е | Пластина | |
| 12 | П***2 | Тяга | |
| 13 | П***1 | Пробка | |
| 14 | П***1 | Пружина | |
| 15 | П***0 | Пружина | |
| 16 | П***Б | Коромысло | |
| 17 | Ш***9 | Шайба C.8.01.019 | |
| 18 | Ш***9 | Шплинт 6,3x56.019 | |
| 19 | Б***9 | Болт М8-6gx25.88.019 | |
| 20 | П***1 | Буфер | |
| 21 | П***4 | Шайба | |
| 22 | П***1 | Шайба | |
| 23 | Г***2 | Гайка М12 | |
| 24 | О***р | Ось 2-25h11x60.35.Ц9Хр | |
| 25 | П***1 | Коромысло |
