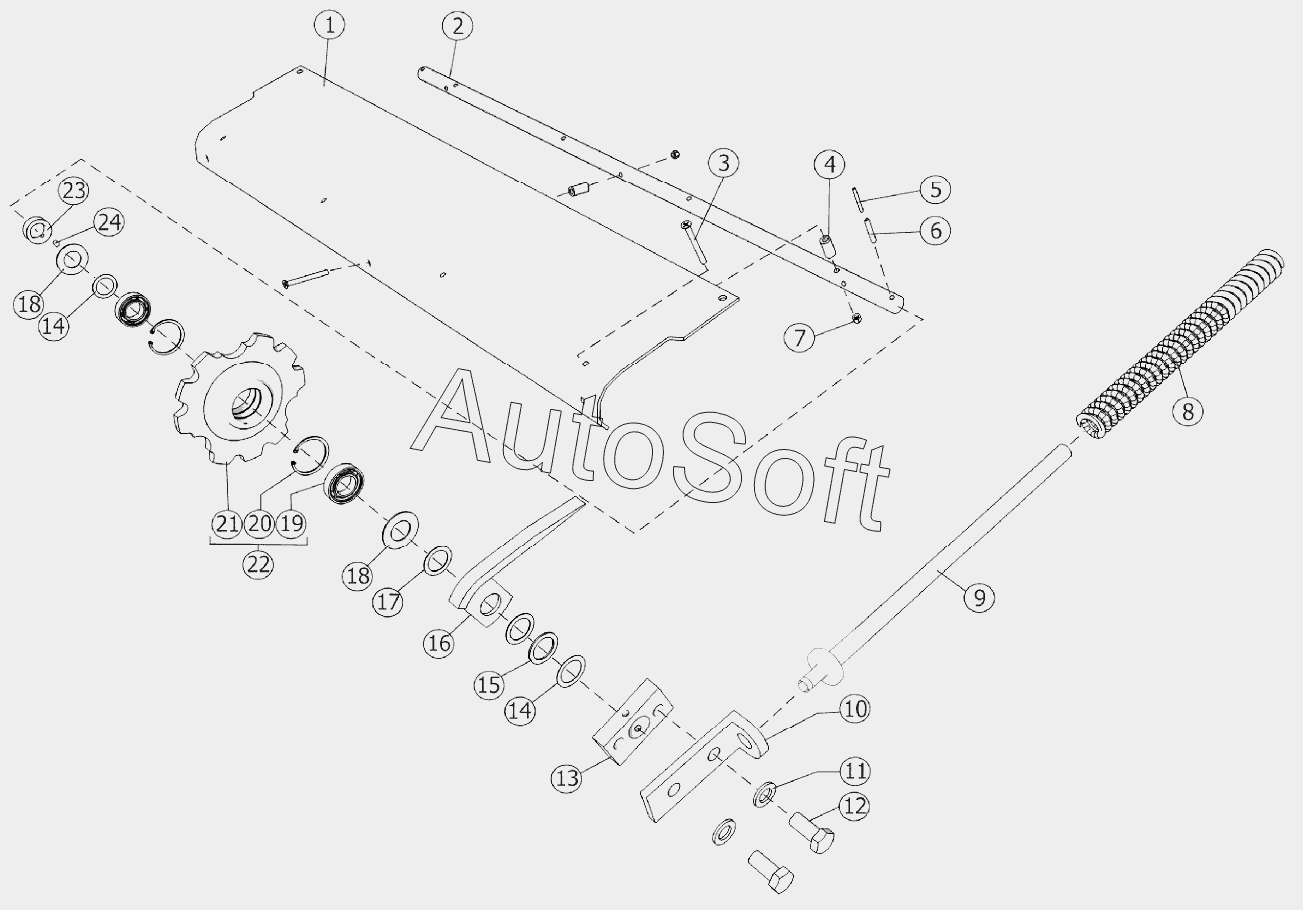

Каталог запасных частей к технике: Клевер ППР-150 "Pelikan Max" (2010). Вал транспортера нижний 150.03.04.000А
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
18
19
20
21
22
23
23
23
24
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | П***3 | Щиток | |
| 2 | П***3 | Вал | |
| 3 | В***9 | Винт B2.M8-6gх80.48.019 | |
| 4 | П***4 | Втулка | |
| 5 | Ш***2 | Штифт А.5x50.60С2 | |
| 6 | Ш***2 | Штифт А.8x50.60С2 | |
| 7 | Г***6 | Гайка М8-6Н.6.016 | |
| 8 | П***7 | Пружина | |
| 9 | П***А | Ось | |
| 10 | П***А | Кронштейн | |
| 11 | Ш***9 | Шайба C.16.01.019 | |
| 12 | Б***9 | Болт М16-6gx35.88.019 | |
| 13 | П***2 | Держатель | |
| 14 | П***2 | Шайба | |
| 15 | П***1 | Шайба | |
| 16 | П***0 | Опора роликов | |
| 17 | П***6 | Шайба | |
| 18 | П***7 | Шайба | |
| 19 | 1***6 | Подшипник | |
| 20 | D***2 | Кольцо стопорное | |
| 21 | П***А | Звездочка | |
| 22 | П***А | Звездочка | |
| 23 | П***6 | Втулка | |
| 24 | В***1 | Винт М8-6gx10.14Н.01 |
