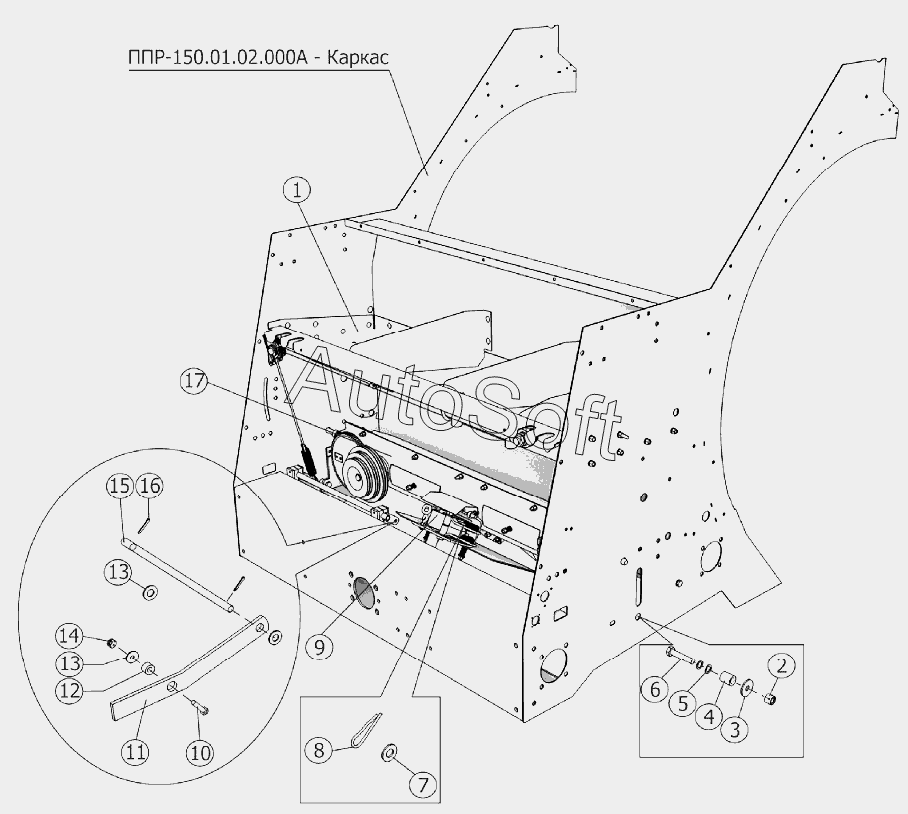

Каталог запасных частей к технике: Клевер ППР-150 "Pelikan Max" (2010). Установка механизма обматывающего ППР-150.10.00.000А
9
17
16
15
14
13
13
12
11
10
1
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | П***А | Установка привода включения механизма обматывающего | |
| 2 | Г***9 | Гайка | |
| 3 | Ш***9 | Шайба 12.01.019 | |
| 4 | П***1 | Втулка | |
| 5 | П***1 | Шайба | |
| 6 | Б***9 | Болт М12-6gx60.88.019 | |
| 7 | Ш***9 | Шайба C.10.01.019 | |
| 8 | Ш***9 | Шплинт 2.2,8x40.019 | |
| 9 | П***А | Привод механизма обматывающего | |
| 10 | Г***5 | Гайка М6 DIN 985 | |
| 11 | П***3 | Рычаг | |
| 12 | П***2 | Втулка | |
| 13 | Ш***9 | Шайба 6.01.019 | |
| 14 | Б***9 | Болт М6-6gx30.88.019 | |
| 15 | П***3 | Рычаг | |
| 16 | Ш***9 | Шплинт 3,2x20.019 | |
| 17 | П***А | Механизм обматывающий |
